Теория и принципы работы направляющих опор
Многослойный сильфон, изготовленный методом гидроформовки из коррозионностойких марок стали, например 08Х18Н10Т, рассчитан на восприятие температурных деформаций преимущественно в продольном направлении.
При изменении температуры рабочей среды трубопровод изменяет длину. Внутреннее давление PN создаёт гидравлический распор, а деформация сильфона вызывает упругую реакцию. Если труба не зафиксирована направляющими конструкциями, совместное действие этих факторов может вызвать боковое смещение и потерю прямолинейности.
Направляющие опоры выполняют две основные функции:
- обеспечивают продольное скольжение трубы при температурном перемещении;
- препятствуют поперечному смещению, угловому перекосу и потере устойчивости участка.
Направляющая опора не должна полностью блокировать осевой ход трубопровода. Полную фиксацию во всех направлениях выполняют неподвижные анкерные опоры, а не направляющие элементы.
Нормативные требования и расчётные параметры
Проектирование и монтаж компенсационных узлов и опорных конструкций регламентируются следующими документами:
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
Нормативные расстояния должны быть подтверждены проектом и привязаны к фактической геометрии трубопровода. Для конкретного изделия также необходимо учитывать паспортные требования изготовителя.
Нормативные расстояния до направляющих опор
Расстояние от торца сильфонного компенсатора до направляющих опор нормируется в зависимости от условного прохода DN.
- Первая направляющая опора устанавливается на расстоянии не более 4 × DN от компенсатора. Она принимает первые боковые усилия и центрирует направление перемещения трубы.
- Вторая направляющая опора устанавливается на расстоянии не более 14 × DN от упругого элемента. Она обеспечивает устойчивость прямолинейного участка трубопровода.
Расчётные формулы
Расчёт теплового удлинения
Величина теплового удлинения участка трубопровода определяется по формуле:
ΔL = α × L × (Tmax − Tmin) × 1000
где:
- ΔL — тепловое удлинение участка, мм.
- α — коэффициент линейного теплового расширения стали, 1/°C. Для трубных сталей в рассматриваемом примере принимается α ≈ 1,2 × 10^-5 1/°C.
- L — длина компенсируемого участка между анкерными опорами, м.
- Tmax — максимальная рабочая температура теплоносителя, °C.
- Tmin — минимальная температура при монтаже или наименьшая расчётная температура среды, °C.
Множитель 1000 применяется для перевода результата из метров в миллиметры, если длина участка L задана в метрах.
Расчёт полной продольной нагрузки
Суммарная продольная нагрузка на опорные конструкции определяется по формуле:
Ftotal = Pcalc × Aeff + Cλ × ΔLcomp + Ffr
где:
- Ftotal — суммарная продольная нагрузка на опорные конструкции, Н.
- Pcalc — расчётное рабочее давление, Па.
- Aeff — эффективная площадь поперечного сечения сильфона, м².
- Cλ — осевая жёсткость компенсатора, Н/мм.
- ΔLcomp — фактическое осевое перемещение упругого элемента, мм.
- Ffr — сила сопротивления трения в скользящих и направляющих опорах, Н.
Перед расчётом необходимо привести величины к согласованной системе единиц. Направляющие опоры должны сохранять устойчивость участка и не создавать избыточное сопротивление продольному перемещению.

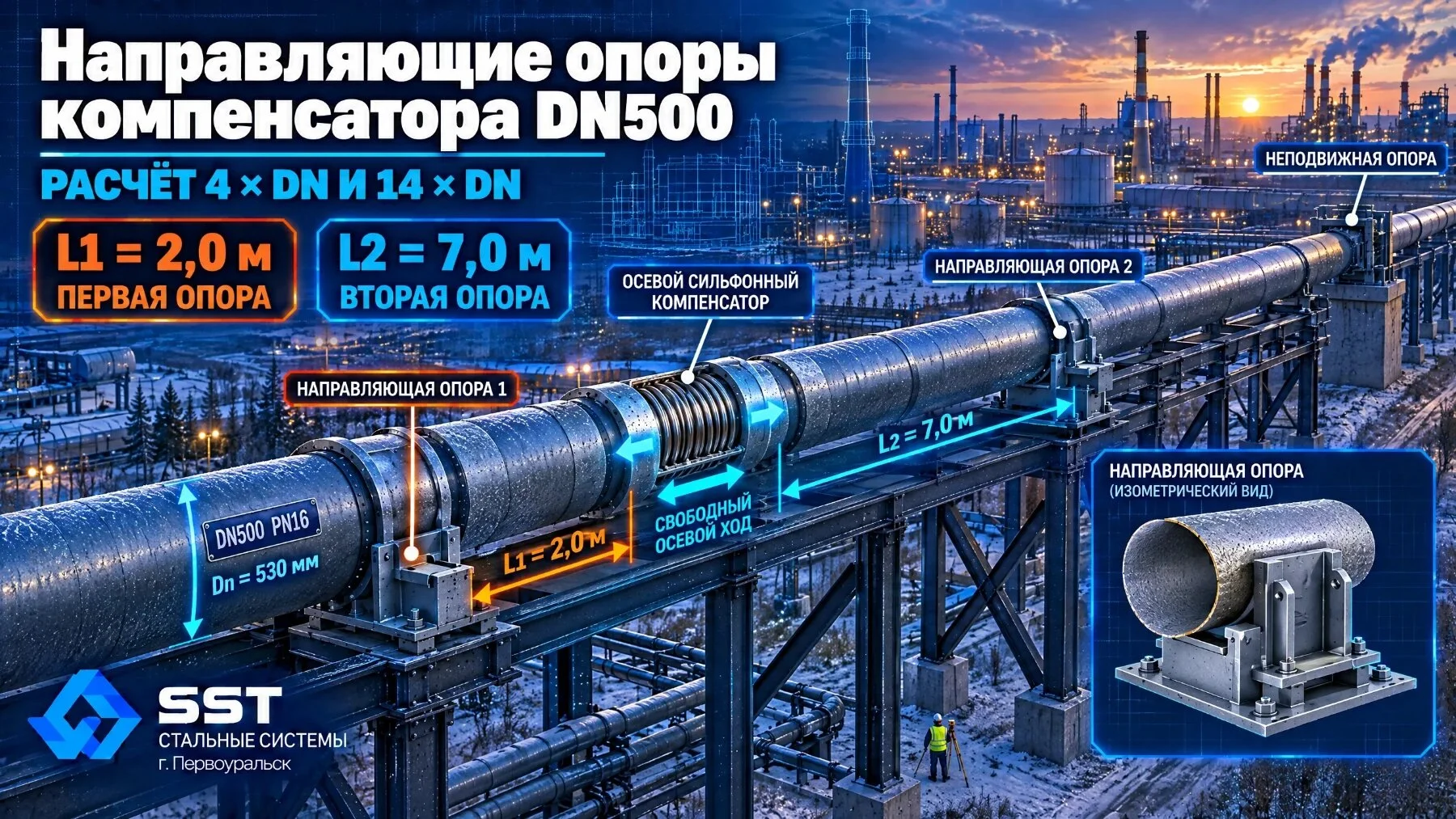

Практический пример для сети DN500
Рассмотрим расстановку направляющих опор на подающем трубопроводе водяной тепловой сети DN500.
Исходные данные
- Условный проход — DN500.
- Наружный диаметр трубы Dn — 530 мм.
- Рабочее давление PN — 1,6 МПа, или 16 кгс/см².
- Максимальная температура теплоносителя — +150 °C.
- Длина участка между анкерными опорами L — 100 м.
- Расчётный диаметр для определения расстояний — 0,53 м.
Расчёт положения первой направляющей опоры
Максимальное расстояние до первой направляющей опоры:
L1 ≤ 4 × DN
В расчётном выражении используем наружный диаметр трубы 0,53 м, как указано в исходных данных примера:
L1 ≤ 4 × 0,53 м = 2,12 м
Принимаем расстояние до первой направляющей опоры равным 2,0 м от фланца или патрубка компенсатора.
Проверка условия:
2,0 м ≤ 2,12 м
Условие по первой направляющей опоре выполняется.
Расчёт положения второй направляющей опоры
Максимальное расстояние до второй направляющей опоры:
L2 ≤ 14 × DN
L2 ≤ 14 × 0,53 м = 7,42 м
Принимаем расстояние до второй направляющей опоры равным 7,0 м от компенсатора.
Проверка условия:
7,0 м ≤ 7,42 м
Условие по второй направляющей опоре выполняется.
Требования к конструкции опор
Направляющие опоры на указанных позициях должны воспринимать боковые усилия, возникающие при возможных отклонениях оси трубопровода, и одновременно обеспечивать минимальное сопротивление продольному перемещению.
Для этого могут применяться хомутовые опоры с фторопластовыми прокладками или катковые конструкции, если их использование предусмотрено проектом. Конструкция опоры должна обеспечивать осевое скольжение без поперечного люфта и заклинивания.
Инженерный вывод
Для трубопровода DN500 с наружным диаметром 530 мм первая направляющая опора может быть установлена на расстоянии 2,0 м от компенсатора, а вторая — на расстоянии 7,0 м.
Оба значения не превышают расчётные пределы 2,12 м и 7,42 м соответственно. Окончательное расположение необходимо согласовать с проектной документацией, схемой неподвижных опор и паспортом компенсатора.
Типичные ошибки при монтаже направляющих опор
Превышение нормативных расстояний
Ошибка: первая направляющая опора установлена дальше, чем 4 × DN, или вторая — дальше, чем 14 × DN.
Последствия: труба теряет устойчивость, возникают изгибающие моменты и дополнительные нагрузки на сильфон.
Устранение: проверять расстояния по проекту до приварки или бетонирования опор.
Жёсткое защемление вместо направляющей опоры
Ошибка: вместо направляющего хомута устанавливают неподвижный элемент, блокирующий продольное перемещение.
Последствия: труба не может свободно удлиняться, а компенсатор получает дополнительные нагрузки и может выйти из строя.
Устранение: разделять функции анкерных и направляющих опор. Направляющая конструкция должна ограничивать поперечные перемещения, но не блокировать осевой ход.
Перекос или смещение направляющих элементов
Ошибка: опоры монтируют с отклонением от оси трубопровода.
Последствия: труба заклинивает или начинает перемещаться с боковым усилием, что приводит к повреждению гофров.
Устранение: контролировать положение опор геодезическими приборами до и после фиксации.
Отсутствие антифрикционных прокладок
Ошибка: труба контактирует с опорой без предусмотренной скользящей прокладки.
Последствия: возрастает сила сопротивления трения Ffr, препятствующая свободному удлинению сети.
Устранение: применять фторопластовые, тефлоновые или графитовые прокладки, если они предусмотрены проектом и совместимы с условиями эксплуатации.
Недостаточная жёсткость металлоконструкций
Ошибка: опорная рама или кронштейн деформируется под нагрузкой.
Последствия: смещается ось трубопровода, нарушается работа направляющей опоры и увеличивается нагрузка на компенсатор.
Устранение: проверять несущую способность металлоконструкций и качество крепления к строительному основанию.
Загрязнение скользящих поверхностей
Ошибка: на прокладки и поверхности скольжения попадают строительный раствор, грязь или грунтовые воды.
Последствия: увеличивается трение, появляются рывки при перемещении трубы и растёт продольная нагрузка.
Устранение: защищать скользящие поверхности на время строительных работ и очищать их перед испытаниями.
Практические рекомендации по монтажу
- Сверяйте проектные расстояния до первой и второй направляющих опор перед их приваркой или бетонированием.
- Соблюдайте ограничения не более 4 × DN для первой и не более 14 × DN для второй направляющей опоры.
- Используйте хомутовые или катковые конструкции, обеспечивающие осевое скольжение без поперечного люфта.
- Применяйте фторопластовые, тефлоновые или графитовые прокладки для снижения силы трения, если это предусмотрено проектом.
- Контролируйте соосность участка трубопровода геодезическими приборами до и после фиксации опор.
- Не выполняйте сварочные работы на элементах опор после регулировки зазоров, если нагрев может вызвать их деформацию.
- Проверяйте состояние крепежа и болтовых соединений направляющих хомутов перед гидравлическими испытаниями.
- Защищайте скользящие поверхности от строительного раствора, грязи и грунтовых вод.
- Учитывайте гидравлический распор, упругую реакцию компенсатора и силу трения при проверке опорных конструкций.
- Проводите опрессовку только после окончательной фиксации опор и выполнения требований проектной программы испытаний.
Краткие выводы
Правильная установка направляющих опор является определяющим условием безаварийной работы тепловой сети с осевым сильфонным компенсатором.
Для типовой схемы первая направляющая опора устанавливается на расстоянии не более 4 × DN, а вторая — не более 14 × DN от компенсатора. Эти ограничения предотвращают продольный изгиб и защищают гофры от разрушительных перегрузок.
В примере для трубопровода DN500 с наружным диаметром 530 мм первая опора расположена на расстоянии 2,0 м при допустимом значении 2,12 м. Вторая опора расположена на расстоянии 7,0 м при допустимом значении 7,42 м.
Направляющая опора должна разрешать продольное перемещение и одновременно препятствовать боковому смещению. Полностью блокировать осевой ход имеют право только неподвижные анкерные опоры.
Вопросы и ответы
Почему первую направляющую опору нужно устанавливать на расстоянии не более 4 × DN?
Такое расстояние позволяет ограничить поперечные возмущения и центрировать продольное перемещение трубы. Это снижает риск изгиба под действием упругих сил и гидравлического распора.
Можно ли использовать неподвижную опору в качестве направляющей?
Нет. Направляющая опора должна обеспечивать свободное скольжение трубы вдоль продольной оси. Неподвижная анкерная опора фиксирует трубу по всем направлениям и выполняет другую функцию.
Что происходит при перекосе направляющих опор?
Перекос вызывает изгибающие моменты, неравномерное сжатие гофров по периметру и резкое сокращение ресурса циклов срабатывания сильфона.
Зачем нужны антифрикционные прокладки?
Прокладки снижают силу сопротивления трению Ffr и помогают трубе перемещаться вдоль оси без рывков и заклинивания.
Можно ли установить опоры дальше нормативного расстояния при наличии свободного места?
Самовольно увеличивать расстояние нельзя. Другие значения допускаются только при наличии проектного обоснования и подтверждающего расчёта для конкретной схемы трубопровода.
Компания ООО «Стальные Системы» из Первоуральска производит сильфонные компенсаторы и оказывает инженерную поддержку при подборе оборудования для инженерных сетей.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- Биргер И. А., Шорр Б. Ф., Иосилевич Г. Б. Расчёт на прочность деталей машин. — М.: Машиностроение, 1993. — 640 с.
