Физическая природа и состав сил, действующих на неподвижные опоры
При нагреве рабочей среды трубопровод расширяется. Осевой сильфонный компенсатор воспринимает это удлинение за счёт деформации гофрированной оболочки. При этом сильфон перераспределяет механические напряжения и передаёт определённый комплекс усилий на неподвижные — концевые и промежуточные — и направляющие опоры.
Чтобы корректно рассчитать реакции опор при установке осевого компенсатора, необходимо разделять полную нагрузку на три ключевые составляющие:
- Распорное усилие от внутреннего давления Fр. Сильфон представляет собой тонкостенную гибкую оболочку, не способную воспринимать продольные растягивающие нагрузки. Внутреннее давление среды Pраб стремится разорвать или растянуть компенсатор в осевом направлении. Это усилие передаётся напрямую на прилегающие неподвижные опоры.
- Усилие жёсткости сильфона Fк. Возникает в результате упругого сопротивления гофр при их осевом сжатии или растяжении на величину компенсирующей способности ΔL.
- Сила трения в подвижных и направляющих опорах Fтр. Возникает при перемещении массы «труба + теплоноситель + изоляция» по скользящим, катковым или шариковым опорам.

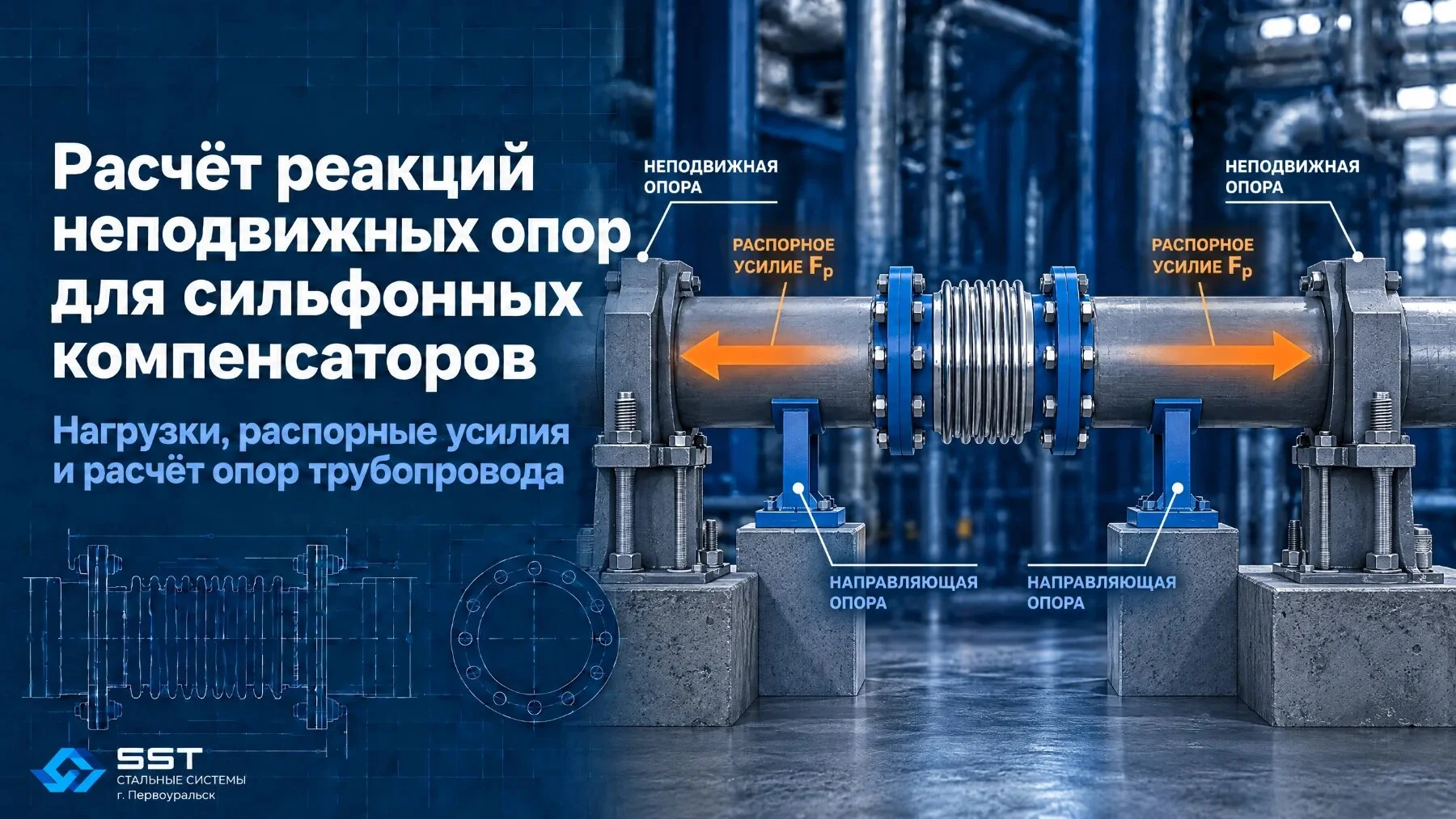

Схема передачи усилий:
[Концевая НО] <=== Fсум === [Направляющие опоры] ===> [Компенсатор] ===> [Направляющие опоры] ===> [Концевая НО] | | Fр + Fк + Fтр Fр + Fк + Fтр ```
Различие между концевыми и промежуточными неподвижными опорами
При выполнении расчётов критически важно разделять категории опор по схеме их нагружения.
Концевая неподвижная опора (КНО)
Устанавливается в конце изолированного компенсационного участка, на поворотах трассы, перед запорной арматурой или на заглушках. КНО воспринимает полное распорное усилие Fр, так как компенсатор находится только с одной стороны от опоры.
Промежуточная неподвижная опора (ПНО)
Устанавливается между двумя компенсационными участками. Если с обеих сторон ПНО установлены компенсаторы одинакового диаметра и система находится под одинаковым давлением, распорные усилия Fр1 и Fр2 взаимно уравновешиваются.
Промежуточная опора рассчитывается только на разность сил жёсткости сильфонов и сил трения на прилегающих участках.
Расчётные формулы и нормативная база
Расчёт усилий выполняется в соответствии с требованиями СП 124.13330.2012 — актуализированной редакции СНиП 41-02-2003, ГОСТ 32388-2013 и рекомендациями стандарта EJMA (Expansion Joint Manufacturers Association).
Формула полного осевого усилия на концевую неподвижную опору
Суммарная осевая реакция Fсум, действующая на концевую неподвижную опору, рассчитывается по формуле:
Fсум = Fр + Fк + Fтр
Компонент 1. Распорное усилие от внутреннего давления Fр
Распорное усилие зависит от расчётного рабочего давления в системе и эффективной площади сильфона:
Fр = Pраб × Sэф
где:
- Pраб — максимальное рабочее или испытательное избыточное давление в трубопроводе, МПа или Н/мм².
- Sэф — эффективная расчётная площадь сильфона, мм² или см².
Эффективная площадь сильфона вычисляется по среднему диаметру гофра:
Sэф = π / 4 × Dср² = π / 4 × ((Dвн + Dнар) / 2)²
где:
- Dвн — внутренний диаметр гофра сильфона, мм.
- Dнар — наружный диаметр гофра сильфона, мм.
- Dср — средний диаметр гофра сильфона, мм.
Компонент 2. Усилие упругой деформации, или жёсткости, сильфона Fк
Усилие упругого сопротивления сильфона рассчитывается по закону Гука:
Fк = Cλ × ΔL
где:
- Cλ — осевая жёсткость сильфона, паспортная величина, Н/мм.
- ΔL — фактическое осевое перемещение сильфона — сжатие или растяжение, мм.
Расчётное температурное удлинение участка трубопровода длиной L вычисляется по формуле:
ΔL = α × L × (Tраб − Tмонт)
где:
- α — средний коэффициент линейного теплового расширения материала трубы, мм/(м·°C). Для углеродистых сталей α ≈ 0,012 мм/(м·°C).
- L — длина компенсируемого участка между неподвижными опорами, м.
- Tраб — расчётная температура рабочей среды, °C.
- Tмонт — расчётная температура наружного воздуха при монтаже, °C.
Компонент 3. Сила трения в подвижных опорах Fтр
Сила трения суммируется по всей длине участка от серединной точки компенсации до рассчитываемой опоры:
Fтр = μ × q × Lуч × g
где:
- μ — коэффициент трения в подвижных опорах. Согласно СП 124.13330.2012, μ = 0,3 для опор скольжения «сталь по стали» и μ = 0,1 для фторопластовых или катковых опор.
- q — погонная масса трубопровода в рабочем состоянии — суммарная масса трубы, теплоносителя, изоляции и покровного слоя, кг/м.
- Lуч — длина участка от подвижной опоры до точки нулевого перемещения, обычно L/2, м.
- g — ускорение свободного падения, 9,81 м/с².
Практический пример. Расчёт реакций опор для теплосети DN 300
Исходные данные
- Назначение: надземная тепловая сеть.
- Диаметр трубопровода: DN 300, наружный диаметр 325 мм, толщина стенки 8 мм.
- Длина участка между неподвижными опорами: L = 80 м.
- Рабочее давление: Pраб = 1,6 МПа, или 16 кгс/см².
- Расчётная температура теплоносителя: Tраб = +130 °C.
- Температура монтажа: Tмонт = −10 °C.
- Паспортные данные компенсатора: Sэф = 918,6 см² = 91 860 мм²; Cλ = 650 Н/мм.
- Погонная масса заполненного водой трубопровода с изоляцией: q = 135 кг/м.
- Тип подвижных опор: скользящие, μ = 0,3.
Шаг 1. Расчёт температурного удлинения трубопровода
ΔT = Tраб − Tмонт = 130 − (−10) = 140 °C
ΔL = 0,012 × 80 × 140 = 134,4 мм
С учётом коэффициента запаса 1,1 по СП 124.13330.2012 расчётный ход компенсатора составляет:
ΔLрасч = 134,4 × 1,1 = 147,8 мм
Выбираем компенсатор с рабочей компенсационной способностью не менее 150 мм, например с осевым ходом ±75 мм.
Шаг 2. Расчёт распорного усилия от внутреннего давления
Fр = Pраб × Sэф = 1,6 Н/мм² × 91 860 мм² = 146 976 Н ≈ 147,0 кН
В пересчёте на массу это составляет около 15,0 тонн силы.
Шаг 3. Расчёт усилия от упругой жёсткости сильфона
При полном сжатии сильфона на величину температурного расширения:
Fк = Cλ × ΔL = 650 Н/мм × 134,4 мм = 87 360 Н ≈ 87,4 кН
Шаг 4. Расчёт силы трения в скользящих опорах
Трубопровод расширяется от центра участка к краям, то есть к опорам. Поэтому плечо трения составляет L/2 = 40 м:
Fтр = μ × q × L/2 × g
Fтр = 0,3 × 135 кг/м × 40 м × 9,81 м/с² = 15 892 Н ≈ 15,9 кН
Шаг 5. Определение суммарной нагрузки на опоры
А. Нагрузка на концевую неподвижную опору (КНО)
Fсум.КНО = Fр + Fк + Fтр = 147,0 + 87,4 + 15,9 = 250,3 кН
Проектировщик должен заложить в расчёт строительных конструкций концевой неподвижной опоры горизонтальное осевое усилие 250,3 кН, или примерно 25,5 тонны силы.
Б. Нагрузка на промежуточную неподвижную опору (ПНО)
Если по другую сторону от опоры расположен аналогичный участок DN 300, Fр взаимно компенсируется. Однако из-за возможной несинхронности прогрева и разброса жёсткостей сильфонов ПНО рассчитывается на неуравновешенный остаток. Принимается 10–15 % от Fр плюс разность сил жёсткости и трения:
Fнеур.ПНО = 0,15 × Fр + 0,1 × Fк + Fтр
Fнеур.ПНО = 0,15 × 147,0 + 8,7 + 15,9 = 46,6 кН
Промежуточная опора рассчитывается на горизонтальное усилие 46,6 кН, или примерно 4,75 тонны силы. Это более чем в пять раз меньше нагрузки на концевую опору.
Типичные ошибки при расчёте реакций опор и их последствия
Игнорирование распорного усилия Fр
Это наиболее опасная и частая ошибка инженеров без опыта работы с сильфонами. При расчёте учитывают только упругую жёсткость сильфона Fк, забывая о гидравлическом распоре.
В приведённом примере Fр составляет 58 % от общей нагрузки. Неучёт этого параметра может привести к срезу закладных деталей опоры при первом же заполнении сети водой под давлением.
Путаница между концевыми и промежуточными опорами
Подбор конструкций ПНО по формуле для КНО влечёт за собой существенное неоправданное удорожание фундамента и металлических ростверков.
Отсутствие или неправильная расстановка направляющих опор
Осевой сильфон работает исключительно на сжатие и растяжение вдоль своей оси. Если не установить направляющие опоры на расстояниях 4 DN и 14 DN от компенсатора, длинный прямой участок под действием распорного усилия Fр потеряет продольную устойчивость — возникнет эффект изгиба Эйлера, а сильфон может деформироваться на излом.
Неучёт гидроформовки и многослойности
Если при расчёте используются паспортные данные жёсткости для однослойного сильфона, а фактически монтируется многослойный компенсатор, или наоборот, фактические усилия жёсткости Fк могут отличаться в 2–4 раза.
Пренебрежение испытательным давлением Pпр
При гидравлических испытаниях давление согласно ГОСТ 32935-2014 повышается до значения, равного 1,25 рабочего давления. Неподвижные опоры должны проверяться на прочность с учётом максимального значения Pпр.
Практические рекомендации по проектированию опорных конструкций
Запрашивайте у завода-изготовителя официальные паспортные данные
Для расчётов используйте точные заводские показатели эффективной площади Sэф и осевой жёсткости Cλ конкретной марки компенсатора.
Проверяйте опорные конструкции на режим гидравлических испытаний
Используйте значение Pпр = 1,25 × Pраб при вычислении максимального распорного усилия Fр.
Применяйте монтажную растяжку, или преднатяг
Предварительное растяжение компенсатора при монтаже на 50 % от расчётного хода позволяет снизить рабочие напряжения упругости сильфона Fк в горячем состоянии в два раза.
Соблюдайте правила установки направляющих опор
Первую направляющую опору следует располагать на расстоянии не более 4 DN от патрубка компенсатора, вторую — на расстоянии не более 14 DN.
Применяйте современные материалы для скользящих опор
Использование фторопластовых или графитовых подкладок снижает коэффициент трения с μ = 0,3 до μ = 0,1, что уменьшает силу Fтр и итоговую нагрузку на опоры.
Выполняйте расчёт на сейсмические и ветровые воздействия
В надземных прокладках помимо осевых реакций Fсум на опоры действуют боковые ветровые нагрузки, которые суммируются векторно.
Краткие выводы
Для правильного расчёта реакций опор при установке осевого компенсатора инженер должен определить сумму трёх сил: гидравлического распорного усилия Fр, сопротивления жёсткости сильфона Fк и сил трения в подвижных опорах Fтр.
Наибольшую долю в нагрузке концевых опор занимает распорное усилие от внутреннего давления, поэтому его учёт является обязательным при проектировании.
Разделение концевых и промежуточных неподвижных опор позволяет избежать как аварийного разрушения конструкций, так и неоправданного завышения стоимости фундаментов.
Выполнение расчётов с опорой на профильные стандарты гарантирует надёжную работу трубопровода на протяжении всего нормативного срока службы.
Вопросы по теме
Входит ли сила гидравлического удара в расчёт реакций неподвижных опор?
В стандартных статических и термических расчётах гидравлический удар напрямую не суммируется, однако при проектировании высоконапорных систем с вероятностью резкого перекрытия арматуры расчётное рабочее давление Pраб принимается с учётом коэффициента динамичности, обычно 1,15–1,25. Это автоматически увеличивает расчётное распорное усилие Fр.
Как изменяется реакция опор при использовании многослойного сильфона?
Многослойный сильфон имеет значительно меньшую осевую жёсткость Cλ по сравнению с однослойным сильфоном той же толщины стенки. В результате компонент упругой силы Fк снижается в несколько раз, что пропорционально уменьшает итоговую нагрузку на неподвижные опоры в моменты температурных перемещений.
Почему на угловых и сдвиговых компенсаторах распорное усилие не передаётся на неподвижные опоры?
Угловые и сдвиговые компенсационные системы оснащаются внешними стяжными шпильками или шарнирными карданами. Эти конструктивные элементы воспринимают внутреннее распорное усилие Fр на себя, разгружая неподвижные опоры трубопровода и оставляя на них только изгибающие моменты и силы трения.
Если вам требуется квалифицированный расчёт компенсационной способности трассы или помощь в вычислении нагрузок на строительные конструкции под конкретную спецификацию, инженеры ООО «Стальные Системы» выполнят необходимые прочностные расчёты и подберут надёжные компенсаторы собственного производства.
Список литературы
- ГОСТ 32935-2014. Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003 с изменениями № 1, 2, 3. — М.: Минрегион России, 2012. — 76 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность, вибрацию и сейсмические воздействия. — М.: Стандартинформ, 2014. — 118 с.
- ГОСТ Р 55088-2012. Арматура трубопроводная. Компенсаторы и уплотнительные элементы сильфонные металлические. Общие технические условия. — М.: Стандартинформ, 2013. — 39 с.
- Standards of the Expansion Joint Manufacturers Association, Inc. (EJMA). 10th Edition. — Tarrytown, NY: EJMA, 2015. — 224 p.
- Андреева Л. Е. Упругие элементы приборов / Л. Е. Андреева. — 2-е изд., перераб. и доп. — М.: Машиностроение, 1981. — 392 с.
- Расчёты на прочность в машиностроении: справочник: в 3 т. / под ред. С. Д. Пономарёва. — М.: Машгиз, 1958. — Т. 2: Расчёт деталей при напряжениях, превышающих предел пропорциональности. Тонкостенные оболочки. — 974 с.
