Физическая сущность и назначение неразгруженных компенсаторов
Неразгруженный сильфонный компенсатор, чаще всего классический осевой компенсатор типа КСО или СКУ, представляет собой упругий элемент на базе многослойной гофрированной оболочки — сильфона — из аустенитной нержавеющей стали, например 12Х18Н10Т или 08Х18Н10Т.
Сильфон соединяется с патрубками под приварку или с фланцами.
Термин «неразгруженный» означает, что конструкция компенсатора не имеет внутренних связей, тяг, шарниров, разгрузочных сильфонов или балансировочных устройств, которые могли бы уравновесить гидравлическое распорное усилие внутри самого изделия.
Зачем нужны неразгруженные компенсаторы
Несмотря на отсутствие внутренних разгрузочных элементов, неразгруженные компенсаторы остаются востребованным решением для прямолинейных участков тепловых сетей и технологических трубопроводов по следующим причинам:
- Конструктивная простота и надёжность. Меньшее количество сварных швов и шарнирных соединений снижает риск механического отказа при длительной эксплуатации.
- Минимальные габариты и масса. Изделие не перегружено громоздкими рамами и тягами, что упрощает монтаж в стеснённых условиях каналов и эстакад.
- Экономическая эффективность. Простота серийного производства методом многослойной гидроформовки делает такие компенсаторы оптимальным выбором для стандартных прямолинейных трасс.
- Высокая компенсирующая способность. Устройство эффективно поглощает значительные температурные удлинения длинных пролётов труб.
Однако вся гидравлическая нагрузка от давления рабочей среды в неразгруженном компенсаторе передаётся на прилегающие строительные конструкции — неподвижные опоры.
Именно поэтому расчёт неподвижных опор является критически важным этапом проектирования.
Нормативная база и методика расчёта усилий
Расчёт прочности трубопроводов, усилий на опоры и параметров компенсационных узлов регламентируется комплексом нормативных документов:
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
- РД 10-400-01 «Нормы расчёта на прочность трубопроводов тепловых сетей».
Компоненты результирующего усилия на опору
Полное расчётное усилие Ftotal, передаваемое неразгруженным компенсатором на неподвижную опору, складывается из трёх основных составляющих:
Ftotal = Fp + Fλ + Ffr
где:
- Fp — распорное усилие от внутреннего давления рабочей среды, или гидравлический распор.
- Fλ — упругая реакция, или жёсткостное сопротивление сильфона при его деформации.
- Ffr — сила трения в скользящих и направляющих опорах на расчётном участке от компенсатора до неподвижной опоры.
Формула гидравлического распора
Распорное усилие возникает из-за разницы площадей сечения трубы и эффективной площади сильфона под действием давления.
Fp = Pcalc × Aeff
где:
- Pcalc — расчётное рабочее или пробное давление в трубопроводе, Па.
- Aeff — эффективная, или эквивалентная, площадь сильфона, м², определяемая по паспортным данным завода-изготовителя и среднему диаметру гофра Deff.
Важный инженерный факт
Усилие Fp является постоянным при заданном давлении и не зависит от величины хода компенсатора.
Для средних диаметров, например DN400 при PN16, гидравлический распор достигает значений порядка 200–300 кН, то есть 20–30 тонн силы.
Это требует применения массивных монолитных железобетонных неподвижных опор.
Формула упругой реакции сильфона
Сопротивление гофрированного металла при сжатии или растяжении определяется жёсткостью сильфона:
Fλ = Cλ × ΔL
где:
- Cλ — осевая жёсткость сильфона, Н/мм, указанная в техническом паспорте изделия.
- ΔL — фактическое осевое перемещение, или ход, компенсатора под воздействием температурного расширения, мм.
Формула силы трения
Сопротивление опорных конструкций движению трубы определяется по формуле:
Ffr = μ × qpipe × Lsup
где:
- μ — коэффициент трения в опорах. Для стальных катковых опор или фторопластовых прокладок обычно принимается в диапазоне 0,1–0,3.
- qpipe — погонная нагрузка от массы трубы, изоляции и воды, Н/м.
- Lsup — расстояние от компенсатора до первой скользящей, или направляющей, опоры, м.

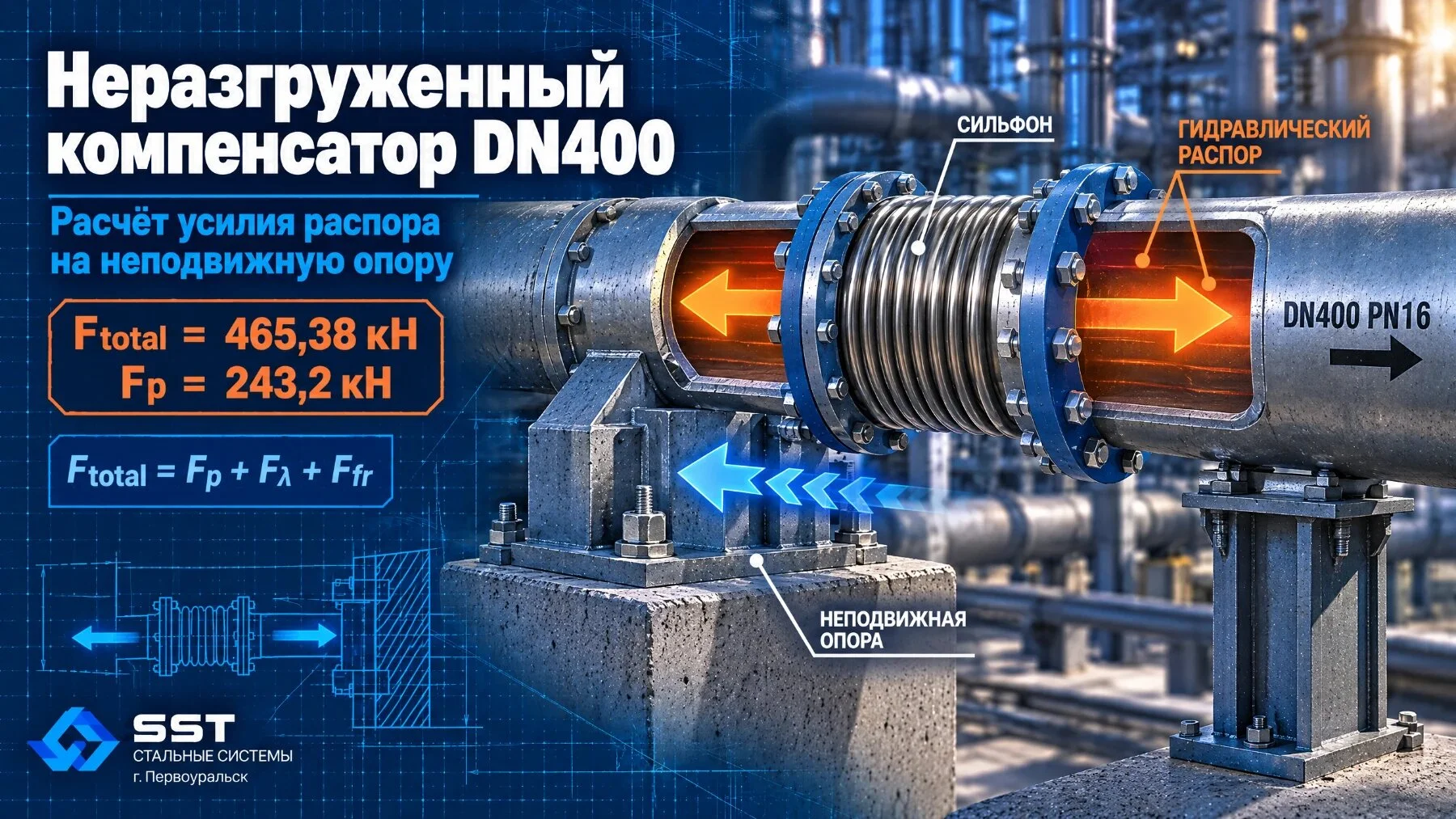

Практический пример расчёта усилия распора для тепловой сети DN400
Рассчитаем компоненты усилий и суммарную нагрузку на неподвижную опору для участка тепломагистрали.
Исходные данные
- Условный проход: DN400.
- Наружный диаметр трубы Dn = 426 мм.
- Рабочее давление PN = 1,6 МПа, или 16 кгс/см².
- Эффективный диаметр сильфона Deff = 440 мм = 0,44 м.
- Осевая жёсткость сильфона Cλ = 1800 Н/мм.
- Расчётный ход компенсатора ΔL = 120 мм, сжатие.
- Погонная масса трубы с водой и изоляцией: 210 кг/м ≈ 2061 Н/м.
- Расстояние до ближайшей направляющей опоры Lsup = 15 м.
- Коэффициент трения μ = 0,2, сталь по фторопласту.
Расчёт эффективной площади сильфона
Aeff = π × Deff² / 4
Aeff = 3,1416 × 0,44² / 4 = 0,152 м²
Расчёт гидравлического распорного усилия
Fp = Pcalc × Aeff
Fp = 1,6 × 10⁶ Па × 0,152 м² = 243200 Н
Fp = 243,2 кН
Расчёт упругой реакции сильфона
Fλ = Cλ × ΔL
Fλ = 1800 Н/мм × 120 мм = 216000 Н
Fλ = 216 кН
Расчёт силы трения в опорах
Ffr = μ × qpipe × Lsup
Ffr = 0,2 × 2061 Н/м × 15 м = 6183 Н
Ffr ≈ 6,18 кН
Расчёт суммарного усилия на неподвижную опору
Ftotal = Fp + Fλ + Ffr
Ftotal = 243,2 + 216 + 6,18 = 465,38 кН
Вывод по расчёту
Неподвижная опора должна быть спроектирована на восприятие продольной нагрузки более 46,5 тонн силы.
Игнорирование гидравлического распора Fp или упругой реакции Fλ создаёт высокий риск разрушения анкерных конструкций.
Типичные ошибки при проектировании и монтаже неразгруженных компенсаторов
Игнорирование гидравлического распора при расчёте опор
Ошибка: проектировщик учитывает только температурное удлинение и жёсткость трубы, считая, что давление уравновешивается внутри системы.
Последствия:
- Смещение анкерных опор.
- Изгиб несущих конструкций эстакады.
- Нарушение герметичности соединений.
Устранение: всегда включать слагаемое Fp = P × Aeff в расчёты прочности неподвижных опор.
Установка неразгруженных компенсаторов на угловых поворотах без фиксации
Ошибка: размещение осевого компенсатора на угловом отводе трассы без обустройства угловых упоров.
Последствия:
- Возникновение нерасчётного поперечного сдвига под действием распорного усилия Fp.
- Заклинивание гофров.
- Разрыв сильфона.
Устранение: осевые неразгруженные компенсаторы следует применять строго на прямолинейных участках между двумя жёсткими неподвижными опорами.
Пренебрежение правилами расстановки направляющих опор
Ошибка: увеличение расстояния от компенсатора до первой направляющей опоры свыше 4 × DN.
Последствия: потеря продольной устойчивости трубопровода и выпучивание трубы под действием Fp, приводящие к изгибу сильфона и column squirm.
Устранение: строго соблюдать нормативные расстояния:
- Первая направляющая опора — на расстоянии не более 4 × DN.
- Вторая направляющая опора — на расстоянии не более 14 × DN.
Отсутствие контроля за демонтажом транспортировочных шпилек
Ошибка: оставление монтажных стяжек или шпилек в затянутом положении после завершения сварки.
Последствия: компенсатор блокируется, превращаясь в жёсткую вставку, что приводит к деформации трубы при нагреве.
Устранение: обязательно проверить и демонтировать транспортные фиксаторы перед проведением гидравлических испытаний.
Практические рекомендации для инженеров
- Всегда запрашивайте паспортные характеристики у производителя. Значения эффективной площади Aeff и осевой жёсткости Cλ могут отличаться в зависимости от технологии изготовления и числа слоёв сильфона. Используйте точные данные завода.
- Проектируйте неподвижные опоры с запасом прочности. Учитывайте не только рабочее давление, но и давление при гидравлических испытаниях: Pпр = 1,25 × PN. При этом усилие распора возрастает пропорционально.
- Применяйте многослойные гидроформованные сильфоны. Конструкция из сталей 12Х18Н10Т и 08Х18Н10Т обеспечивает сниженную жёсткость Cλ и уменьшает нагрузку на строительные конструкции.
- Контролируйте соосность монтажа. Отклонение по углу и смещению осей патрубков при сварке не должно превышать допуски ГОСТ 32935, чтобы не возникали дополнительные изгибающие моменты.
- Обеспечивайте надлежащую смазку скользящих опор. Снижение коэффициента трения μ уменьшает общую нагрузку на анкерные узлы.
- Закладывайте в проект внутренние защитные экраны. При скоростях рабочей среды выше 6 м/с гильзы предотвращают вибрационное повреждение гофров.
Краткие выводы
Расчёт усилия распора неразгруженных сильфонных компенсаторов является обязательным условием обеспечения прочности и безопасности трубопроводных систем.
Гидравлическая сила давления и упругая жёсткость сильфона создают значительные нагрузки, которые должны восприниматься жёсткими неподвижными опорами.
Понимание физических принципов работы неразгруженных узлов, соблюдение правил расстановки направляющих опор и точное следование методикам расчёта гарантируют безопасную эксплуатацию тепловых сетей.
Вопросы и ответы
Почему неразгруженный компенсатор создаёт такое большое усилие на опоры?
Внутри работающего трубопровода находится рабочая среда под высоким давлением. Это давление действует на торцевые стенки трубы и стремится разорвать её.
На участках, где труба разрезана для установки гибкого сильфона, усилие перестаёт компенсироваться сплошностью металла трубы и начинает передаваться на элементы крепления — неподвижные опоры.
Именно поэтому возникает гидравлический распор Fp = P × Aeff.
В каких случаях обязательно использовать разгруженные компенсаторы вместо неразгруженных?
Разгруженные компенсаторы, например сдвиговые, карданные или оснащённые тягами, применяются, когда строительные конструкции — колонны эстакад, стены зданий и фундаменты — не рассчитаны на восприятие значительных распорных усилий Fp.
Они также необходимы на трассах со сложной пространственной конфигурацией, где невозможно установить жёсткие анкерные неподвижные опоры.
Можно ли уменьшить усилие распора неразгруженного компенсатора?
Уменьшить гидравлический распор Fp за счёт изменения конструкции самого неразгруженного сильфона нельзя, поскольку он прямо пропорционален рабочему давлению и эффективной площади гофра.
Снизить нагрузку на опоры можно только путём уменьшения рабочего давления в системе или переходом на сдвиговые либо разгруженные типы компенсационных устройств.
ООО «Стальные Системы» в г. Первоуральске производит надёжные неразгруженные сильфонные компенсаторы различных диаметров и параметров, а также оказывает техническую поддержку по расчёту усилий и подбору оборудования для проектов.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- РД 10-400-01. Нормы расчёта на прочность трубопроводов тепловых сетей. — М.: ГУП «ПИО ОБТ», 2001. — 64 с.
- Биргер И. А., Мавлютов Р. Р. Сопротивление материалов: учебное пособие. — М.: Наука, 1986. — 560 с.
