Физическая сущность и виды жёсткости сильфона
Сильфон представляет собой тонкостенную гофрированную оболочку, способную упруго деформироваться под действием осевых, сдвиговых и угловых перемещений.
Сопротивление материала гофров внешнему силовому воздействию формирует упругую жёсткость компенсатора.
В инженерной практике выделяют три основных типа жёсткости:
- Осевая жёсткость Cλ — сопротивление сильфона изменению длины, то есть сжатию или растяжению вдоль продольной оси. Измеряется в Н/мм или кН/мм.
- Сдвиговая, или поперечная, жёсткость Cq — сопротивление перпендикулярному смещению патрубков относительно друг друга. Измеряется в Н/мм.
- Угловая, или моментная, жёсткость Cα — сопротивление угловому повороту оси компенсатора под действием изгибающего момента. Измеряется в Н·м/град или Н·м/рад.
Величины этих параметров закладываются на этапе проектирования и зависят от геометрии гофра, высоты и шага волны, толщины стенки, количества слоёв металла и марки стали.
Современная гидроформовка позволяет получать многослойные сильфоны с оптимальным сочетанием высокой циклической стойкости и умеренной жёсткости.
Нормативная база, параметры и формулы расчёта
Проектирование компенсационных узлов с учётом упругих характеристик регламентируется следующими нормативными документами:
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
- РД 10-400-01 «Нормы расчёта на прочность трубопроводов тепловых сетей».
Расчёт упругой реакции сильфона
Усилие Fλ, возникающее за счёт упругой деформации осевого сильфона, определяется по формуле:
Fλ = Cλ × ΔL
где:
- Cλ — осевая жёсткость сильфона, Н/мм, паспортная характеристика завода-изготовителя.
- ΔL — расчётная величина осевого перемещения, сжатия или растяжения компенсатора, мм.
Суммарная нагрузка на неподвижную опору
При осевой компенсации полная продольная нагрузка на анкерную неподвижную опору определяется как сумма гидравлического распора, упругого сопротивления гофров и силы трения:
Ftotal = (Pcalc × Aeff) + (Cλ × ΔL) + Ffr
где:
- Pcalc — расчётное рабочее давление в трубопроводе, Па.
- Aeff — эффективная площадь сильфона, м².
- Cλ — осевая жёсткость сильфона, Н/мм.
- ΔL — расчётное осевое перемещение, мм.
- Ffr — сила сопротивления трения трубопровода в скользящих опорах, Н.
Влияние жёсткости сильфона на элементы трубопроводной системы
Жёсткость упругого элемента напрямую определяет характер взаимодействия компенсатора с прилегающими участками труб и несущими конструкциями.
Нагружение анкерных опор
Высокая осевая жёсткость компенсатора Cλ приводит к тому, что при максимальном сжатии сильфона на неподвижные опоры передаются значительные реактивные усилия.
Если жёсткость завышена без учёта реального хода, строительные конструкции могут получить недопустимые деформации.
Устойчивость тонкостенных труб
Избыточное сопротивление гофров может вызывать местную продольную потерю устойчивости, или буклирование, прямолинейных участков трубопровода, если расстояние между направляющими опорами превышает нормативные значения.
Циклический ресурс и усталость металла
Компенсаторы с чрезмерно высокой жёсткостью быстрее вырабатывают ресурс по количеству циклов срабатывания. При каждом температурном перепаде напряжения в вершинах гофров достигают более высоких значений.

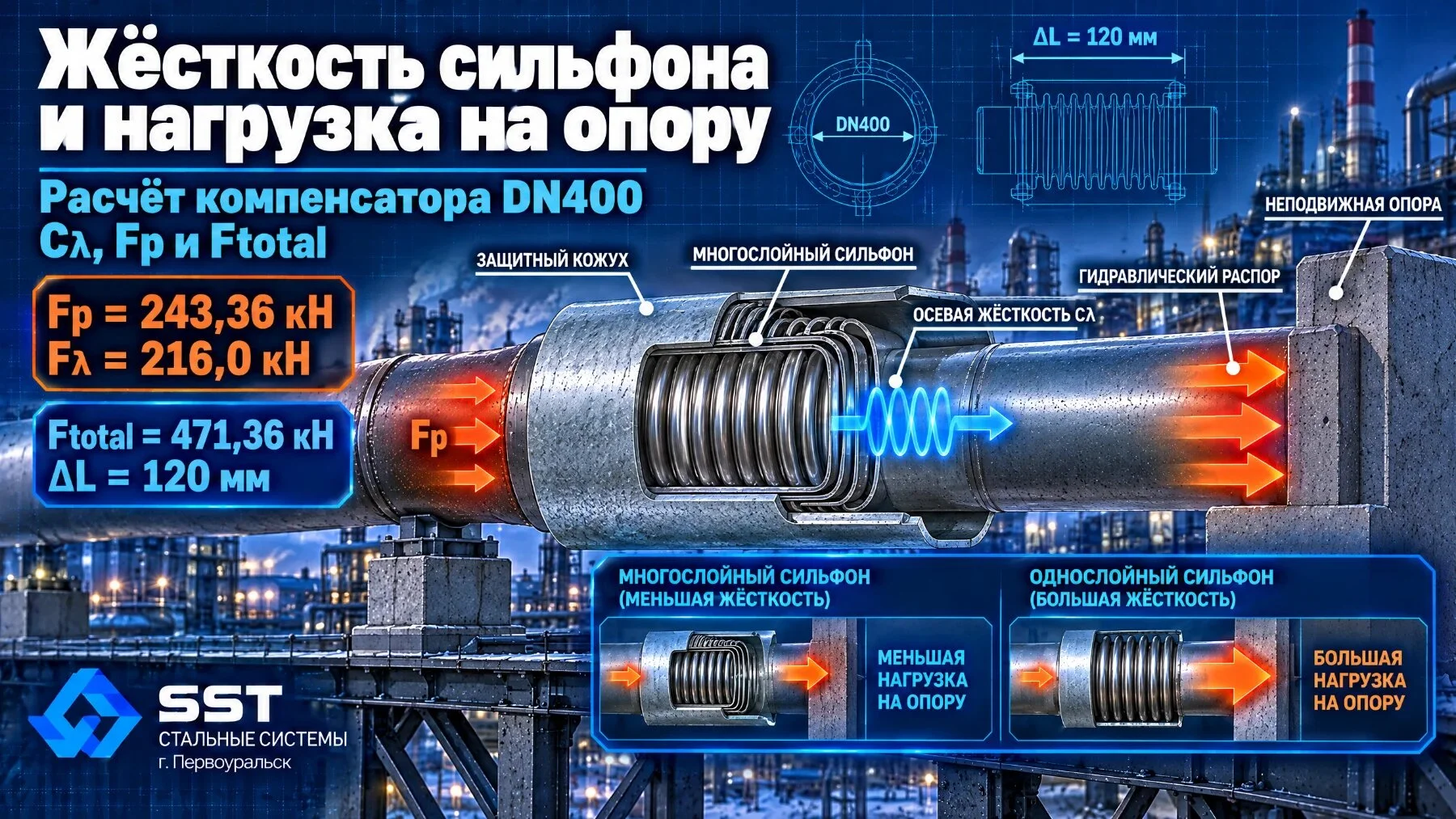

Практический пример расчёта для трубопровода DN400
Выполним инженерный расчёт упругих усилий для компенсационного узла тепловой сети средней производительности.
Исходные данные
- Условный проход — DN400.
- Наружный диаметр трубы Dn — 426 мм.
- Рабочее давление PN — 1,6 МПа, или 16 кгс/см².
- Осевая жёсткость компенсатора Cλ — 1800 Н/мм.
- Эффективный диаметр сильфона Deff — 440 мм = 0,44 м.
- Расчётное температурное перемещение ΔL — 120 мм, сжатие.
- Сила трения в опорах Ffr — 12000 Н = 12 кН.
Расчёт эффективной площади сильфона
Aeff = π × Deff² / 4
Aeff = 3,1416 × 0,44² / 4 = 0,1521 м²
Расчёт гидравлического распорного усилия
Fp = Pcalc × Aeff
Fp = 1,6 × 10⁶ Па × 0,1521 м² = 243360 Н
Fp = 243,36 кН
Расчёт упругой реакции сильфона
Fλ = Cλ × ΔL
Fλ = 1800 Н/мм × 120 мм = 216000 Н
Fλ = 216,0 кН
Расчёт суммарной продольной нагрузки на неподвижную опору
Ftotal = Fp + Fλ + Ffr
Ftotal = 243,36 + 216,0 + 12,0 = 471,36 кН
Инженерный вывод
Упругая реакция сильфона 216 кН сопоставима с гидравлическим распором 243,36 кН.
Если не учитывать жёсткость Cλ, расчёт нагрузки на анкерную опору будет занижен примерно на 46% относительно полной нагрузки:
216 / 471,36 × 100% ≈ 45,8%
Следовательно, учёт паспортной осевой жёсткости является обязательным при проектировании ответственных трасс.
Типичные ошибки при оценке жёсткости сильфонов
Игнорирование упругой реакции при расчёте анкерных опор
Ошибка: проектировщик учитывает только гидравлическое давление P × A, полагая, что упругость гофров пренебрежимо мала.
Последствия: перегрузка и разрушение бетонных фундаментов неподвижных опор.
Устранение: всегда суммировать гидравлический распор, упругое сопротивление сильфона Cλ × ΔL и силу трения.
Применение жёстких однослойных сильфонов на длинных участках
Ошибка: использование компенсаторов с толстой стенкой гофра без учёта требований к гибкости.
Последствия: быстрое исчерпание циклического ресурса из-за высоких упругих напряжений.
Устранение: использовать многослойные гидроформованные конструкции с оптимизированной жёсткостью.
Нарушение соосности монтажа
Ошибка: монтаж компенсатора с угловым перекосом, вызывающим неравномерное деформирование гофров по периметру.
Последствия: локальное увеличение жёсткости в зоне сжатия и преждевременный разрыв сильфона.
Устранение: строго выдерживать требования ГОСТ 32935 по соосности и использовать направляющие опоры.
Неверный подбор жёсткости при замене оборудования
Ошибка: установка аналога без проверки паспортного параметра Cλ.
Последствия: изменение распределения усилий в действующей системе трубопроводов.
Устранение: согласовывать подбор оборудования с проектной документацией и техническими характеристиками изготовителя.
Практические рекомендации для инженеров
- Запрашивайте точные значения жёсткости у изготовителя. Паспортные данные Cλ, Cq и Cα должны быть подтверждены заводскими испытаниями или расчётными методиками по ГОСТ.
- Учитывайте коррозионную стойкость при выборе толщины слоёв. В агрессивных средах и водяных теплосетях применяйте высоколегированные марки стали, например 08Х18Н10Т, с толщиной слоёв, обеспечивающей баланс коррозионной защиты и гибкости.
- Соблюдайте расстановку направляющих опор. Первая направляющая опора должна располагаться не далее 4 × DN, вторая — не далее 14 × DN от компенсатора.
- Контролируйте температурный режим. При повышении температуры металла временное сопротивление и модуль упругости снижаются, что влияет на реальное сопротивление системы.
- Проверяйте компенсатор на циклическую долговечность. Требуйте подтверждения ресурса не менее 1000–3000 циклов срабатывания при номинальной деформации.
- Выполняйте холодный натяг при необходимости. Предварительное монтажное растяжение или сжатие позволяет оптимизировать работу сильфона в рабочем диапазоне температур.
- Проводите гидравлические испытания после закрепления опор. Опрессовку пробным давлением Pпр = 1,25 × PN выполняйте после фиксации всех анкерных и направляющих конструкций.
Краткие выводы
Точное определение жёсткости сильфона и её влияния на трубопроводную систему является основой безопасного проектирования тепловых и технологических сетей.
Упругая реакция сильфона способна создавать значительные дополнительные нагрузки на опорные конструкции, поэтому её необходимо учитывать наряду с гидравлическим распором и трением.
Многослойные гидроформованные сильфоны позволяют сохранить высокую несущую способность при умеренной осевой жёсткости, снизить нагрузку на опоры и увеличить циклический ресурс.
Соблюдение требований СП 124.13330 и ГОСТ 32935 гарантирует надёжную работу компенсационного оборудования в течение проектного срока службы.
Вопросы и ответы
Почему упругая реакция сильфона важна при расчёте неподвижных опор?
Помимо давления транспортируемой среды, сжимающийся или растягивающийся сильфон оказывает упругое сопротивление за счёт жёсткости гофров Cλ × ΔL.
На крупных диаметрах это усилие может достигать десятков тонн и существенно влиять на прочность строительных конструкций.
Как количество слоёв металла влияет на жёсткость сильфона?
Многослойная конструкция позволяет сохранить высокую несущую способность по давлению при значительно меньшей осевой жёсткости по сравнению с однослойным сильфоном той же общей толщины.
Это снижает нагрузки на опоры и увеличивает циклический ресурс.
В каких случаях необходимо учитывать сдвиговую и угловую жёсткость?
Сдвиговую и угловую жёсткость учитывают при проектировании пространственных трасс, где компенсаторы работают не только на осевое удлинение, но и воспринимают поперечные смещения или повороты труб.
В таких случаях необходимо оценивать изгибающие моменты, реакции направляющих опор и совместную работу всех элементов узла.
ООО «Стальные Системы» в г. Первоуральске производит сильфонные компенсаторы с расчётными параметрами жёсткости и оказывает инженерную поддержку при подборе оборудования для сложных трубопроводных систем.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- РД 10-400-01. Нормы расчёта на прочность трубопроводов тепловых сетей. — М.: ГУП «ПИО ОБТ», 2001. — 64 с.
- Иванов В. И., Петров А. П. Расчёт и конструирование элементов трубопроводных систем: учебное пособие. — Санкт-Петербург: Политехника, 2011. — 215 с.
