Физико-механические особенности работы паропроводов
Паровые магистрали и технологические паропроводы существенно отличаются от традиционных водяных тепловых сетей характером рабочей среды.
Транспортировка перегретого или насыщенного пара сопровождается следующими физическими факторами:
- Экстремальные температурные перепады. Рабочие температуры пара часто составляют от +250 °C до +550 °C и выше, что вызывает масштабные линейные удлинения труб.
- Термическая деградация материалов. При нагревании сталей выше +300 °C предел текучести σ0,2 и временное сопротивление разрыву σB снижаются. Стандартные конструкционные стали теряют несущую способность, поэтому требуется переход на высоколегированные жаропрочные марки.
- Высокие скорости потока и гидроудары. Скорость пара в трубах достигает 30–50 м/с. При пуске системы или конденсации влаги возникают высокочастотные вибрации и гидроудары, способные вызвать резонанс и усталостное разрушение гофров сильфона.
Нормативная база и выбор материалов по температурным режимам
Проектирование и подбор компенсатора для паропровода осуществляются в соответствии с требованиями следующих нормативных документов:
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
- РД 10-400-01 «Нормы расчёта на прочность трубопроводов тепловых сетей».
Инженерный расчёт и температурные коэффициенты
Расчёт температурного удлинения
Линейное расширение паропровода ΔL между неподвижными опорами рассчитывается по формуле:
ΔL = α × L × (Tmax − Tmin)
где:
- α — коэффициент линейного теплового расширения материала трубопровода. Для аустенитных сталей в среднем принимается 1,6 × 10⁻⁵ 1/°C.
- L — длина компенсируемого прямолинейного участка между анкерными опорами, м.
- Tmax — максимальная расчётная температура пара в рабочем режиме, °C.
- Tmin — минимальная температура окружающего воздуха при монтаже, °C.
Для предварительной оценки можно использовать пример: при длине участка 50 м и перепаде температур 400 °C удлинение аустенитной стальной трубы составит около 320 мм.
Фактический расчёт должен учитывать марку стали, температурный график, положение неподвижных опор, холодный натяг и компенсирующую способность конкретного изделия.
Учёт температурного снижения давления
При высоких температурах номинальное давление компенсатора PN необходимо корректировать с учётом коэффициента снижения прочности материала kT:
Pmax_T = PN × kT
где kT — коэффициент снижения допускаемых напряжений при температуре Tmax.
Согласно исходным расчётным данным, для стали 12Х18Н10Т при +400 °C коэффициент kT составляет ориентировочно 0,82–0,85.
Например, для компенсатора PN16 при температуре +400 °C расчётное допустимое давление составит приблизительно:
Pmax_T = 16 × 0,82–0,85 = 13,12–13,6 кгс/см²
Если давление с учётом kT оказывается ниже рабочего давления пара, необходимо выбирать компенсатор более высокого класса PN или другую конструкцию с подходящими материалами.
Типичные ошибки при подборе компенсаторов для паропроводов
Игнорирование снижения прочности металла при высоких температурах
Ошибка: выбор компенсатора по номинальному давлению PN без учёта температурного коэффициента kT.
Последствия: преждевременная пластическая деформация витков сильфона под действием давления пара при рабочей температуре.
Устранение: всегда проверять несущую способность сильфона при максимальной температуре рабочей среды.

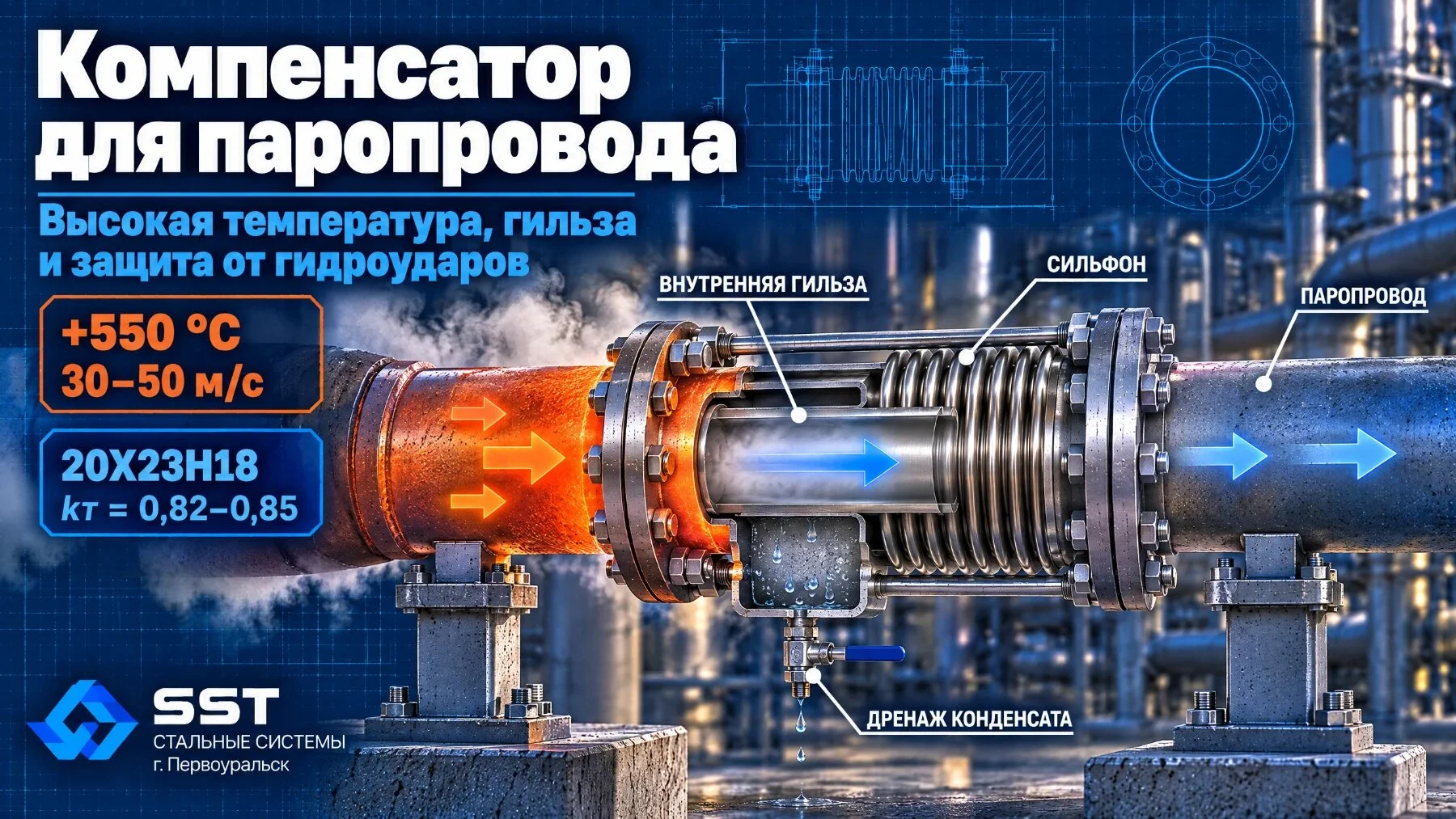

Отсутствие внутреннего направляющего экрана
Ошибка: установка компенсатора на высокоскоростной паропровод со скоростью пара более 30 м/с без внутренней гильзы.
Последствия: возникновение аэродинамического резонанса, высокочастотных колебаний и разрушения гофров.
Устранение: оснащать паровые компенсаторы внутренним защитным экраном, рассчитанным на одностороннее или двустороннее движение потока.
Неправильный выбор марки стали сильфона для перегретого пара
Ошибка: применение рядовых нержавеющих сталей при температурах выше +450 °C.
Последствия: межкристаллитная коррозия и термическое охрупчивание металла гофрированной оболочки.
Устранение: применять жаропрочные аустенитные стали, например 20Х23Н18, если они соответствуют расчётному режиму.
Пренебрежение дренажными устройствами
Ошибка: монтаж компенсатора в нижней точке паропровода без организации отвода конденсата.
Последствия: скопление водяной пробки и мощный гидравлический удар при пуске пара, способный разрушить сильфон.
Устранение: выполнять монтаж на горизонтальных участках с обязательным устройством пусковых и эксплуатационных дренажей вблизи анкерных опор.
Практические рекомендации для инженеров
- Требуйте расчёт циклического ресурса. Для паропроводов с частыми циклами пуска и остановки запрашивайте у производителя подтверждение ресурса сильфона не менее 1000–3000 циклов срабатывания.
- Используйте многослойные гидроформованные сильфоны. Многослойная конструкция из тонких листов стали снижает жёсткость узла и повышает его гибкость при термических расширениях.
- Строго соблюдайте расстановку направляющих опор. Первая направляющая опора должна располагаться на расстоянии не более 4 × DN, вторая — не более 14 × DN от компенсатора.
- Контролируйте направление потока. При монтаже компенсатора с внутренним защитным экраном строго соблюдайте стрелку на корпусе, указывающую направление движения пара.
- Защищайте изоляцию. Предусматривайте съёмные теплоизоляционные конструкции для доступа к фланцевым соединениям и осмотра защитных кожухов компенсатора.
- Выполняйте холодный натяг. При монтаже паропроводов с высокой температурой производите предварительное растяжение или сжатие компенсатора с учётом температуры монтажа.
- Проводите гидравлические испытания после фиксации опор. Опрессовку пробным давлением Pпр = 1,25 × PN выполняйте только после закрепления всех неподвижных опор и снятия транспортных фиксаторов.
- Организуйте дренаж конденсата. Перед пуском пара необходимо исключить наличие воды в нижних точках и компенсаторных узлах.
Краткие выводы
Грамотный подбор компенсатора для паропровода основан на точном учёте высоких температурных параметров, снижении прочности металла kT и защите гофров от гидроударов и скоростной вибрации.
Применение специализированных жаропрочных сталей, включая 08Х18Н10Т и 20Х23Н18, а также обязательная установка внутренних гильз обеспечивают проектный ресурс паровой магистрали.
Соблюдение требований СП 124.13330, ГОСТ 32935, правил расстановки опор и устройства дренажей гарантирует безопасную эксплуатацию технологических паропроводов.
Вопросы и ответы
Почему на паропроводах обязательно требуется установка внутреннего экрана?
Паровые среды движутся с высокой скоростью — 30–50 м/с.
Поток пара, проходя через открытые гофры сильфона, вызывает турбулентные пульсации и резонансные колебания металла.
Внутренняя гильза сглаживает поток и защищает гофры от эрозии и вибрационного разрушения.
Как влияет температура перегретого пара на выбор давления компенсатора?
При температурах выше +300 °C механические свойства сталей ухудшаются.
Проектировщик обязан умножить номинальное давление компенсатора PN на температурный коэффициент снижения прочности kT.
Если расчётное давление с учётом kT оказывается ниже рабочего давления пара, необходимо выбрать компенсатор более высокого класса PN.
Какую роль играет дренаж в узлах установки паровых компенсаторов?
При остановках паропровода неизбежно происходит конденсация пара.
Скопление воды в нижней части сильфона перед пуском приводит к образованию водяной пробки и гидравлическому удару.
Дренаж позволяет полностью удалить конденсат перед открытием запорной арматуры и безопасно запустить систему.
ООО «Стальные Системы» в г. Первоуральске производит высокотемпературные сильфонные компенсаторы для паропроводов различных параметров и оказывает инженерную поддержку при расчёте и подборе оборудования.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- РД 10-400-01. Нормы расчёта на прочность трубопроводов тепловых сетей. — М.: ГУП «ПИО ОБТ», 2001. — 64 с.
- Спиридонов Е. К. Проектирование тепловых и паровых сетей: учебное пособие. — Екатеринбург: УГТУ-УПИ, 2009. — 184 с.
