Физическая сущность гидродинамического воздействия на сильфон
Тонкостенная оболочка компенсатора, получаемая методом современной гидроформовки, обладает высокой гибкостью, но одновременно чувствительна к турбулентным пульсациям давления и скоростному напору рабочей среды.
Вихреобразование по Карману
При прохождении потока через гофры несбалансированные вихри создают периодические поперечные силы.
Если частота срыва вихрей совпадает с собственной частотой колебаний витков сильфона, возникает резонанс. Амплитуда вибраций резко возрастает, что может привести к усталостному разрушению гофров.
Эрозионный износ и флаттер
Высокие скорости потока в сочетании с вибрацией вызывают высокочастотный изгиб металла, или флаттер.
Это приводит к эрозионному износу и образованию сквозных трещин в вершинах гофров независимо от номинального запаса по циклам срабатывания.
Внутренний экран, или направляющий патрубок, отделяет поток от тонкостенных гофров и снижает динамическое воздействие среды.
Нормативная база, критерии и расчётные формулы
Оценка необходимости установки защитных устройств регламентируется следующими нормативными документами:
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
Критические значения скорости потока
Согласно инженерной практике, установка внутренних экранов становится обязательной при превышении следующих ориентировочных значений скорости:
- Для воды и жидких неагрессивных сред — более 3,0–4,0 м/с.
- Для водяного пара и перегретых газов — более 30–40 м/с.
- Для сред с абразивными включениями — при более низких скоростях, если поток способен ускоренно изнашивать материал гофров.
Окончательные ограничения необходимо проверять по техническим условиям и паспорту конкретной модели компенсатора.
Частота срыва вихрей
Частота пульсаций давления f при обтекании гофров рассчитывается по формуле:
f = St × v / b
где:
- St — число Струхаля. Для гофрированной поверхности сильфона принимается в диапазоне 0,2–0,3.
- v — средняя скорость потока рабочей среды в трубопроводе, м/с.
- b — шаг гофра сильфона, м.
При приближении частоты f к резонансной частоте сильфона амплитуда колебаний резко возрастает.
В этом случае требуется применение защитного экрана, который исключает прямой динамический контакт потока с гофрами.
Требования к внутреннему экрану
Внутренний экран должен:
- соответствовать внутреннему диаметру и геометрии патрубка;
- иметь технологический зазор для свободного перемещения сильфона;
- быть ориентирован по направлению потока;
- обладать достаточной стойкостью к температуре, коррозии и эрозии;
- быть учтённым в гидравлическом расчёте как дополнительное местное сопротивление.

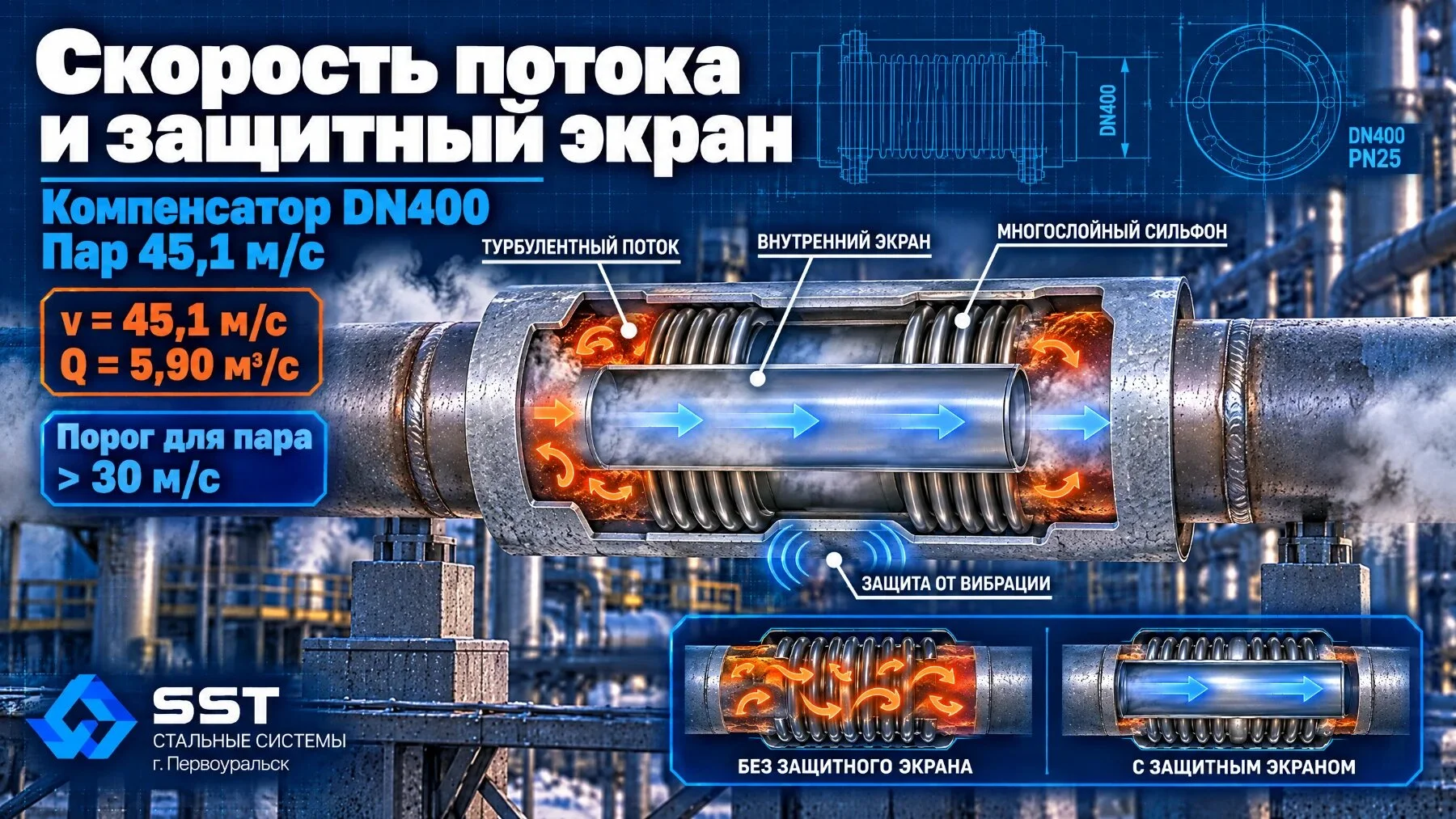

Практический пример расчёта для паропровода DN400
Выполним проверку необходимости установки внутреннего экрана для технологического паропровода.
Исходные данные
- Условный проход — DN400.
- Наружный диаметр трубы Dn — 426 мм.
- Рабочее давление PN — 2,5 МПа, или 25 кгс/см².
- Массовый расход пара G — 250 т/ч = 69,44 кг/с.
- Удельный объём перегретого пара vspec — 0,085 м³/кг.
- Внутренний диаметр трубы Di — 408 мм = 0,408 м.
Расчёт площади поперечного сечения
A = π × Di² / 4
A = 3,1416 × 0,408² / 4 = 0,1307 м²
Расчёт объёмного расхода рабочей среды
Q = G × vspec
Q = 69,44 кг/с × 0,085 м³/кг = 5,90 м³/с
Расчёт фактической скорости потока
v = Q / A
v = 5,90 / 0,1307 = 45,1 м/с
Анализ условий применения
Полученная скорость потока составляет 45,1 м/с.
Она превышает ориентировочный порог для паровых систем — 30 м/с.
Следовательно, установка внутреннего экрана в компенсаторе является обязательным условием для предотвращения вибрационного и эрозионного разрушения гофров.
Инженерный вывод
Игнорирование высокой скорости пара в данном узле может привести к резонансному разрушению гофров задолго до исчерпания расчётного ресурса по циклам срабатывания.
При этом статическая осевая компенсация может быть рассчитана правильно, но компенсатор всё равно окажется неработоспособным из-за динамического воздействия потока.
Типичные ошибки при выборе компенсаторов по скорости потока
Игнорирование скорости в пусковых и переходных режимах
Ошибка: расчёт ведётся только на номинальный режим, тогда как при пуске скорость пара кратковременно возрастает в 2–3 раза.
Последствия: возникновение сильных гидроударов и разрушение незащищённых гофров.
Устранение: проверять максимальные пиковые расходы среды, включая пуск, остановку и аварийные переходные режимы.
Неправильная ориентация защитного экрана
Ошибка: установка экрана против хода движения потока, с образованием встречной ступеньки.
Последствия: многократное увеличение турбулентности и завихрения в зоне входа в сильфон.
Устранение: строго соблюдать маркировку направления потока на корпусе компенсатора.
Отсутствие учёта абразивных примесей
Ошибка: подбор обычного сильфона для среды с мелкими твёрдыми частицами даже при умеренной скорости.
Последствия: ускоренный абразивный износ тонких стенок гофров.
Устранение: использовать компенсаторы с внутренними экранами из износостойких марок стали, например 10Х17Н13М2Т.
Пренебрежение местным сопротивлением экрана
Ошибка: не учитывается дополнительное гидравлическое сопротивление, вносимое внутренним патрубком.
Последствия: недопустимое падение напора на протяжённых участках сети.
Устранение: включать коэффициент сопротивления экрана в гидравлический расчёт сети.
Неправильный выбор зазора
Ошибка: экран устанавливается слишком близко к сильфону и ограничивает его перемещения.
Последствия: заклинивание, передача дополнительных усилий на гофры и снижение компенсирующей способности.
Устранение: назначать технологический зазор по рабочему ходу, температурному расширению и рекомендациям изготовителя.
Практические рекомендации для инженеров
- Всегда запрашивайте паспортные ограничения по скорости. Изготовитель должен указывать предельные значения v для каждой модели сильфона.
- Применяйте внутренние экраны на паропроводах и газопроводах. Для пара и газа защитный патрубок целесообразно применять превентивно при DN более 100, если это предусмотрено расчётом и конструкцией изделия.
- Контролируйте соосность при монтаже. Зазор между внутренним экраном и стенкой патрубка должен обеспечивать свободное перемещение при температурных деформациях без заклинивания.
- Учитывайте коррозионную стойкость. Материал внутреннего экрана должен соответствовать рабочей среде и быть совместимым с маркой стали сильфона, например 08Х18Н10Т.
- Фиксируйте направление потока. При заказе оборудования для вертикальных участков уточняйте направление движения среды — снизу вверх или сверху вниз.
- Проверяйте наличие экранов при замене арматуры и компенсаторов. Установка неэкранированного аналога вместо повреждённого узла в высокоскоростной сети недопустима.
- Проводите вибрационный мониторинг. На критических объектах нефтегазового комплекса рекомендуется устанавливать датчики вибрации на прилегающих участках трубопровода.
- Проверяйте экран после монтажа и испытаний. Необходимо убедиться в правильной ориентации, отсутствии контакта с гофрами и сохранении проектного зазора.
Краткие выводы
Правильный подбор компенсатора по скорости потока с обязательным анализом необходимости установки внутреннего экрана защищает трубопроводную систему от резонансных вибраций, флаттера и эрозионного износа.
Для жидкостей скорость выше 3–4 м/с, а для пара и газов выше 30 м/с является сигналом к обязательной проверке конструкции и необходимости защитного патрубка.
В рассмотренном примере для паропровода DN400 фактическая скорость составила 45,1 м/с. При таком режиме внутренний экран необходим.
Строгое соблюдение проектных норм и рекомендаций изготовителя гарантирует надёжную и безаварийную эксплуатацию тепловых и технологических сетей.
Вопросы и ответы
Зачем нужен внутренний экран в сильфонном компенсаторе?
Внутренний экран защищает тонкостенные гофры сильфона от прямого воздействия высокоскоростного потока рабочей среды.
Он снижает турбулентность, предотвращает вибрации и уменьшает риск эрозионного и резонансного разрушения металла.
При каких скоростях потока установка экрана обязательна?
Установка внутреннего экрана обязательна, если скорость воды превышает 3–4 м/с, а скорость пара или газов превышает 30 м/с.
Экран также необходим при наличии в рабочей среде абразивных включений или при подтверждённом риске вибрационного резонанса.
Влияет ли внутренний экран на компенсационную способность сильфона?
При правильном проектировании экран не ограничивает компенсационную способность.
Конструкция предусматривает технологический зазор, позволяющий сильфону свободно совершать осевые, сдвиговые или угловые перемещения в пределах расчётного хода.
Нужно ли учитывать экран в гидравлическом расчёте?
Да. Внутренний патрубок создаёт дополнительное местное сопротивление, поэтому его необходимо учитывать при определении потерь напора и рабочего режима сети.
ООО «Стальные Системы» в г. Первоуральске производит сильфонные компенсаторы с возможностью установки защитных экранов и оказывает инженерную поддержку при расчёте оборудования для различных типов трубопроводов.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- Идельчик И. Е. Справочник по гидравлическим сопротивлениям / под ред. М. С. Штейнберга. — 3-е изд., испр. и доп. — М.: Машиностроение, 1992. — 672 с.
