Теория термического расширения трубопроводов и физика осевой компенсации
Металл трубы при нагреве расширяется во всех направлениях, однако в магистральных трубопроводах с большой протяжённостью прямолинейных участков определяющим фактором является осевое, или продольное, удлинение.
Если прямолинейный участок трубы жёстко защемить между двумя неподвижными опорами без компенсаторов, возникающие термические напряжения могут превысить предел текучести стали.
Это приводит к выпучиванию трассы, срезу анкерных болтов или разрушению опорных конструкций.
Для восприятия продольных перемещений применяются сильфонные компенсаторы КСО, СКУ и СКК. Основным рабочим элементом таких устройств является сильфон — тонкостенная многослойная гофрированная оболочка из коррозионностойкой аустенитной стали, обычно марок 12Х18Н10Т или 08Х18Н10Т.
Формирование сильфона методом гидроформовки обеспечивает равномерную толщину стенки гофра, высокий запас циклической прочности и стойкость к межкристаллитной коррозии.
При повышении температуры теплоносителя сильфон сжимается, воспринимая удлинение участка. При охлаждении или остановке системы в зимний период он растягивается.
Под ходом компенсатора, или рабочей компенсирующей способностью, понимается величина осевого перемещения патрубков компенсатора относительно его среднего заводского состояния.
Методика и формулы расчёта хода компенсатора
Расчёт хода сильфонного компенсатора основывается на определении максимальной разности температур, которую трубопровод может испытывать за весь период строительно-монтажных работ и эксплуатации.
Определение температурных параметров
Для корректного расчёта учитываются три температурные точки:
- Tmax — максимальная расчётная температура теплоносителя в подающем трубопроводе согласно температурному графику. Например, +150 °C или +130 °C.
- Tmin — минимальная температура воздуха при строительстве и монтаже или температура наиболее холодной пятидневки в регионе согласно СП 131.13330, когда трубопровод опорожнён и находится в нерабочем состоянии. Например, −30 °C или −40 °C.
- Tinst — температура трубопровода в момент монтажа и замыкания контура. Обычно принимается от +5 °C до +15 °C.
Формула полного температурного удлинения
Полное температурное изменение длины прямолинейного участка между двумя неподвижными опорами ΔL рассчитывается по формуле:
ΔL = α × L × (Tmax − Tmin)
где:
- α — средний коэффициент линейного теплового расширения материала трубы в диапазоне температур от Tmin до Tmax, мм/(м·°C) или 10⁻⁶ 1/°C.
- L — расстояние между двумя смежными неподвижными опорами, то есть длина компенсируемого участка, м.
- Tmax — максимальная температура рабочей среды, °C.
- Tmin — минимальная расчётная температура окружающей среды или теплоносителя, °C.
Учёт коэффициента запаса компенсирующей способности
Согласно требованиям СП 124.13330.2012 «Тепловые сети» и РД 10-400-01 требуемая компенсирующая способность компенсатора λreq должна выбираться с коэффициентом запаса Ksaf = 1,15–1,20:
λreq = Ksaf × ΔL
Запас необходим для компенсации погрешностей расстановки опор, неточностей монтажа, погрешностей резки труб и возможных превышений температурного режима при эксплуатации.
Расчёт предварительного растяжения, или холодного натяга
Для рационального использования компенсирующей способности сильфона при монтаже применяется предварительное растяжение, или холодный натяг.
Если компенсатор смонтировать при температуре Tinst в нейтральном заводском состоянии, то при нагреве до Tmax он будет работать только на сжатие, а запас по растяжению останется невостребованным.
Удлинение участка при нагреве от температуры монтажа Tinst до Tmax:
ΔLcomp = α × L × (Tmax − Tinst)
Сокращение участка при охлаждении от температуры монтажа Tinst до Tmin:
ΔLtens = α × L × (Tinst − Tmin)
Значение предварительной растяжки ΔLpre определяется по формуле:
ΔLpre = ΔLcomp − λcomp / 2
где λcomp — номинальная компенсирующая способность выбранного компенсатора.
На практике предварительный натяг выполняют на величину около 50 % от максимального температурного удлинения ΔLcomp. Это позволяет распределить ход сильфона симметрично относительно нейтральной оси во всём диапазоне эксплуатационных температур.
Расчёт реакций опор и нагрузок на неподвижные конструкции
При сжатии и растяжении сильфон оказывает сопротивление, передаваемое на неподвижные опоры.
Результирующее осевое усилие Ftotal, действующее на неподвижную опору от сильфонного компенсатора, складывается из трёх основных компонентов:
Ftotal = Fp + Fλ + Ffr
Распорное усилие от внутреннего давления
Распорное усилие от внутреннего давления, или гидравлический распор, Fp определяется по формуле:
Fp = Pdesign × Aeff
где:
- Pdesign — расчётное внутреннее давление в трубопроводе, Па.
- Aeff — эффективная, или эквивалентная, площадь сильфона по среднему диаметру гофров, м².
Жёсткостная реакция сильфона
Жёсткостная реакция сильфона Fλ определяется по формуле:
Fλ = Cλ × ΔLop
где:
- Cλ — осевая жёсткость сильфона, Н/мм.
- ΔLop — фактическое осевое перемещение сильфона, мм.
Сила трения в скользящих и направляющих опорах
Сила трения Ffr определяется по формуле:
Ffr = μ × qpipe × Lsup
где:
- μ — коэффициент трения в опорах. Для опор скольжения «сталь по стали» μ = 0,3, для фторопластовых прокладок μ = 0,1.
- qpipe — весовая нагрузка одного метра трубопровода с изоляцией и теплоносителем, Н/м.
- Lsup — длина участка от компенсатора до опоры, м.
Важное замечание по расчёту неподвижных опор
Гидравлический распор Fp является наиболее мощным фактором.
Для средних диаметров DN300–DN500 при рабочем давлении PN16 усилие Fp может достигать нескольких сотен килоньютонов, то есть нескольких десятков тонн силы.
Игнорирование Fp при расчёте неподвижных опор приводит к риску разрушения опорных конструкций.

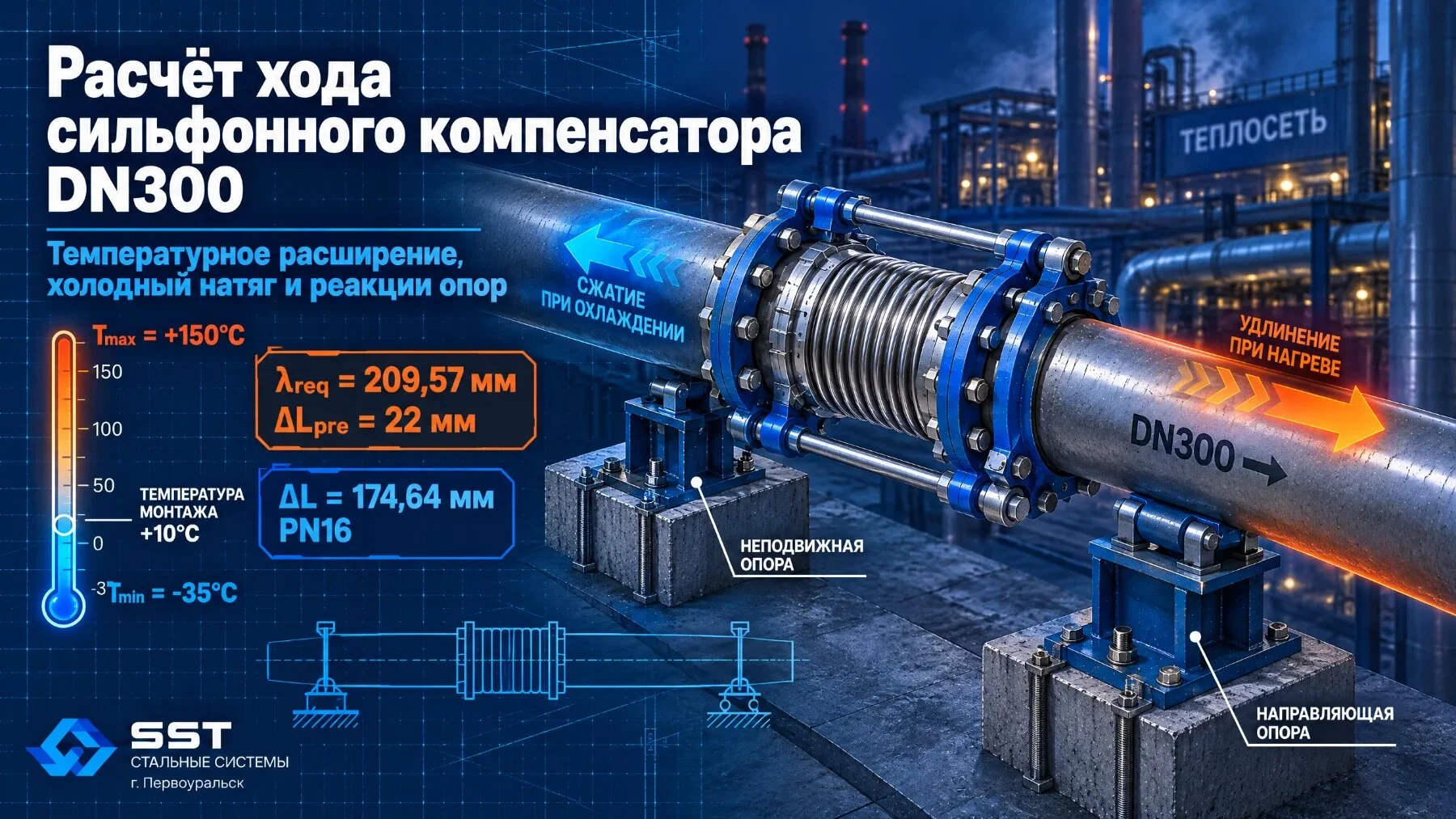

Практический пример расчёта хода компенсатора для теплосети DN300
Рассчитаем ход и подберём сильфонный компенсатор для прямолинейного участка надземной теплосети.
Исходные данные
- Назначение: подающий трубопровод сетевой воды.
- Условный проход: DN300.
- Наружный диаметр Dn = 325 мм.
- Толщина стенки s = 8 мм.
- Материал трубы: сталь 09Г2С.
- Длина участка между неподвижными опорами L = 80 м.
- Максимальная температура теплоносителя Tmax = +150 °C.
- Минимальная температура наружного воздуха Tmin = −35 °C, строительный период или простой.
- Температура монтажа Tinst = +10 °C.
- Рабочее давление PN = 1,6 МПа, или 16 кгс/см².
Определение температурного перепада
ΔT = Tmax − Tmin
ΔT = 150 − (−35) = 185 °C
Выбор коэффициента теплового расширения
Для стали 09Г2С в интервале от −35 °C до +150 °C средний коэффициент линейного расширения принимается равным:
α = 11,8 × 10⁻⁶ 1/°C
или:
α = 0,0118 мм/(м·°C)
Расчёт полного линейного удлинения участка
ΔL = 11,8 × 10⁻⁶ × 80 × 185 × 10³ = 174,64 мм
Расчёт с учётом коэффициента запаса
Принимаем Ksaf = 1,20:
λreq = 174,64 × 1,20 = 209,57 мм
Расчёт перемещений относительно температуры монтажа
Ход на сжатие при нагреве от +10 °C до +150 °C:
ΔLcomp = 11,8 × 10⁻⁶ × 80 × (150 − 10) × 10³ = 132,16 мм
Ход на растяжение при охлаждении от +10 °C до −35 °C:
ΔLtens = 11,8 × 10⁻⁶ × 80 × (10 − (−35)) × 10³ = 42,48 мм
Суммарное перемещение:
132,16 + 42,48 = 174,64 мм
Подбор типа и параметров компенсатора
Исходя из требуемой компенсирующей способности λreq = 209,57 мм и давления PN16 выбирается сильфонное компенсационное устройство, например СКУ.ППМ или 2КСО DN300 PN16.
Номинальная компенсирующая способность выбранного устройства:
λN = 220 мм
Осевой ход:
±110 мм
Расчёт величины монтажного растяжения
Величина предварительного растяжения, или холодного натяга:
ΔLpre = 132,16 − 220 / 2 = 22,16 мм
При монтаже при температуре +10 °C компенсатор предварительно растягивают примерно на 22 мм, фиксируют монтажными шпильками, вваривают в трассу, после чего монтажные шпильки демонтируют.
Типичные ошибки при расчёте хода компенсатора и пути их устранения
Расчёт удлинения по рабочей разнице температур вместо предельной
Ошибка: вычисление ΔL по перепаду Tmax − Tinst без учёта возможного охлаждения опорожнённой трассы зимой до Tmin.
Последствия: при зимнем останове или аварии сильфон работает за пределами допустимого растяжения, что может привести к разрыву гофров.
Устранение: всегда подставлять в базовую формулу абсолютную разность Tmax − Tmin.
Пренебрежение установкой направляющих опор
Ошибка: отсутствие направляющих опор или их размещение на слишком большом удалении от компенсатора.
Последствия: возникновение потери устойчивости сильфона, или явления squirming — скручивания или изгиба сильфона под действием внутреннего давления.
Устранение: размещать первую направляющую опору на расстоянии L1 ≤ 4 × DN, а вторую — L2 ≤ 14 × DN от компенсатора.
Суммирование перемещений на участках с поворотами трассы без отсечки неподвижными опорами
Ошибка: установка осевого сильфонного компенсатора на участке с угловыми поворотами или отводами без разделения участка неподвижными опорами.
Последствия: воздействие на сильфон изгибающих и сдвиговых напряжений, на которые осевой компенсатор не рассчитан.
Устранение: осевые компенсаторы следует устанавливать строго на прямолинейных участках между двумя неподвижными опорами.
Забытый демонтаж транспортно-монтажных шпилек
Ошибка: запуск системы в эксплуатацию с неослабленными или не демонтированными монтажными шпильками.
Последствия: компенсатор превращается в жёсткую вставку, температурное расширение не воспринимается, происходит разрушение элементов трассы.
Устранение: вносить отдельный пункт в чек-лист визуально-измерительного контроля и акты освидетельствования скрытых работ о демонтаже монтажных приспособлений перед опрессовкой.
Практические рекомендации по проектированию и монтажу
- Всегда закладывайте нормативный запас. Принимайте коэффициент запаса хода компенсатора не менее 1,15–1,20 от рассчитанного температурного удлинения ΔL.
- Проверяйте марку стали трубы. Для высоколегированных аустенитных сталей, например 12Х18Н10Т, коэффициент α на 35–40 % выше, чем для углеродистых сталей, таких как сталь 20. Это требует коррекции длины компенсируемого участка.
- Рассчитывайте нагрузки на неподвижные опоры в полном объёме. Учитывайте суммарную нагрузку Ftotal = Fp + Fλ + Ffr. Никогда не исключайте распорное усилие от внутреннего давления Fp.
- Соблюдайте правила расстановки направляющих опор. Первую направляющую опору от компенсатора устанавливайте на расстоянии не более 4 × DN, вторую — не более 14 × DN.
- Выполняйте контрольный расчёт холодного натяга. Если температура монтажа отличается от принятой в проекте, пересчитывайте величину монтажного растяжения по фактической температуре наружного воздуха на площадке.
- Применяйте многослойные гидроформованные сильфоны. Многослойная конструкция из сталей 12Х18Н10Т и 08Х18Н10Т обеспечивает сниженную осевую жёсткость Cλ при сохранении высокой прочности к внутреннему давлению.
- Ведите монтажный журнал. Фиксируйте в паспорте узла фактическую температуру воздуха при сварке, величину выполненного натяга и факт снятия монтажных зажимов.
Краткие выводы
Точный расчёт хода сильфонного компенсатора с учётом максимальной и минимальной температуры рабочей среды и окружающего воздуха является основой безаварийной эксплуатации трубопроводов тепловых сетей и технологических объектов.
Применение нормативных коэффициентов запаса, корректный учёт физических свойств сталей и правильное определение нагрузок на неподвижные опоры предотвращают критические деформации трубопровода.
Комплексный подход к проектированию, включающий расстановку направляющих опор и выполнение предварительного натяга, обеспечивает расчётный ресурс сильфонных узлов на протяжении всего срока службы трассы.
Вопросы и ответы
Какую температуру принимать в качестве Tmin при расчёте хода компенсатора?
В качестве Tmin принимается минимальная расчётная температура наружного воздуха для района строительства согласно СП 131.13330 — температура наиболее холодной пятидневки с обеспеченностью 0,92 — или минимальная температура теплоносителя при зимнем опорожнении трассы.
Использование температуры монтажа в качестве Tmin является грубой ошибкой.
Зачем нужен запас компенсирующей способности 15–20 %?
Запас хода Ksaf = 1,15–1,20 требуется для компенсации строительных погрешностей при прокладке трассы, возможных отклонений в расстояниях между опорами, неточностей монтажной растяжки и вероятных температурных скачков теплоносителя выше расчётного графика.
Как влияет предварительный холодный натяг на подбор компенсатора?
Холодный натяг не уменьшает полную амплитуду температурных перемещений ΔL, но позволяет сместить рабочий диапазон сильфона, равномерно распределяя деформацию между сжатием при нагреве и растяжением при охлаждении.
Это оптимизирует работу гофров и снижает напряжённость металла в экстремальных режимах.
ООО «Стальные Системы» в г. Первоуральске производит сильфонные компенсаторы различных типоразмеров и оказывает инженерную поддержку по поверочному расчёту компенсационной способности трубопроводов.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003 с изменениями № 1, 2, 3. — М.: Минрегион России, 2012.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015.
- ГОСТ 32388-2013. Трубопроводы технологические стальные. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014.
- РД 10-400-01. Нормы расчёта на прочность трубопроводов тепловых сетей. — М.: ГУП «ПИО ОБТ», 2001.
- ГОСТ 27036-86. Компенсаторы и уплотнения сильфонные металлические. Термины и определения. — М.: Издательство стандартов, 1986.
- Соколов Е. Я. Теплофикация и тепловые сети: учебник для вузов. — 8-е изд., стереотипное. — М.: Издательский дом МЭИ, 2006. — 472 с.
