Теоретические основы компенсации и специфика больших диаметров
Поведение трубопроводов крупных диаметров при нагреве имеет ряд выраженных особенностей.
С увеличением условного прохода DN резко возрастает площадь поперечного сечения потока. Это прямо увеличивает гидравлическое распорное усилие от внутреннего давления.
Высокая жёсткость толстостенных труб больших диаметров требует применения мощных компенсационных устройств, способных воспринимать значительные перемещения без потери продольной устойчивости.
В практике проектирования магистральных сетей используются два основных метода компенсации.
Естественная компенсация
Естественная компенсация основана на использовании углов поворота трассы — П-образных, Z-образных и Г-образных конфигураций.
На больших диаметрах этот способ требует значительных вылетов упругих элементов, что приводит к большому расходу металла и увеличению занимаемой площади.
Компенсация сильфонными устройствами
При этом методе осевые, сдвиговые или разгруженные компенсаторы устанавливаются непосредственно на прямолинейных участках между неподвижными опорами.
Сильфонная компенсация является компактным и экономически эффективным решением для современных стеснённых условий трассировки.
Нормативная база, параметры и выбор компенсационных решений
Проектирование и расчёт компенсации для магистрального трубопровода большого диаметра регламентируются следующими нормативными документами:
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
- РД 10-400-01 «Нормы расчёта на прочность трубопроводов тепловых сетей».
Инженерный расчёт температурных удлинений и нагрузок
Расчёт температурного удлинения
Линейное температурное удлинение ΔL участка магистрали между неподвижными опорами определяется по формуле:
ΔL = α × L × (Tmax − Tmin)
где:
- α — средний коэффициент линейного теплового расширения стали. Для сталей 20 и 09Г2С принимается 0,0118–0,0125 мм/(м·°C).
- L — длина компенсируемого участка между анкерными неподвижными опорами, м.
- Tmax — максимальная расчётная температура рабочей среды, °C.
- Tmin — минимальная температура воздуха при монтаже или абсолютная минимальная температура региона, °C.
Расчёт гидравлического распора
Для неразгруженных компенсаторов гидравлическое усилие Fp, действующее на опоры, рассчитывается по формуле:
Fp = Pcalc × Aeff
где:
- Pcalc — расчётное давление в трубопроводе, Па.
- Aeff — эффективная площадь сильфона, м², определяемая по среднему диаметру гофра Deff.
Расчёт упругого сопротивления сильфона
Усилие, возникающее за счёт жёсткости гофрированной оболочки при её деформации, определяется по формуле:
Fλ = Cλ × ΔL
где Cλ — осевая жёсткость компенсатора, Н/мм, по паспорту завода-изготовителя.
Расчёт силы трения в опорах
Сила трения на участке от компенсатора до направляющей опоры определяется по формуле:
Ffr = μ × qpipe × Lsup
где:
- μ — коэффициент трения в опорах.
- qpipe — погонная нагрузка от массы трубы, изоляции и воды, Н/м.
- Lsup — расстояние до первой направляющей опоры, м.

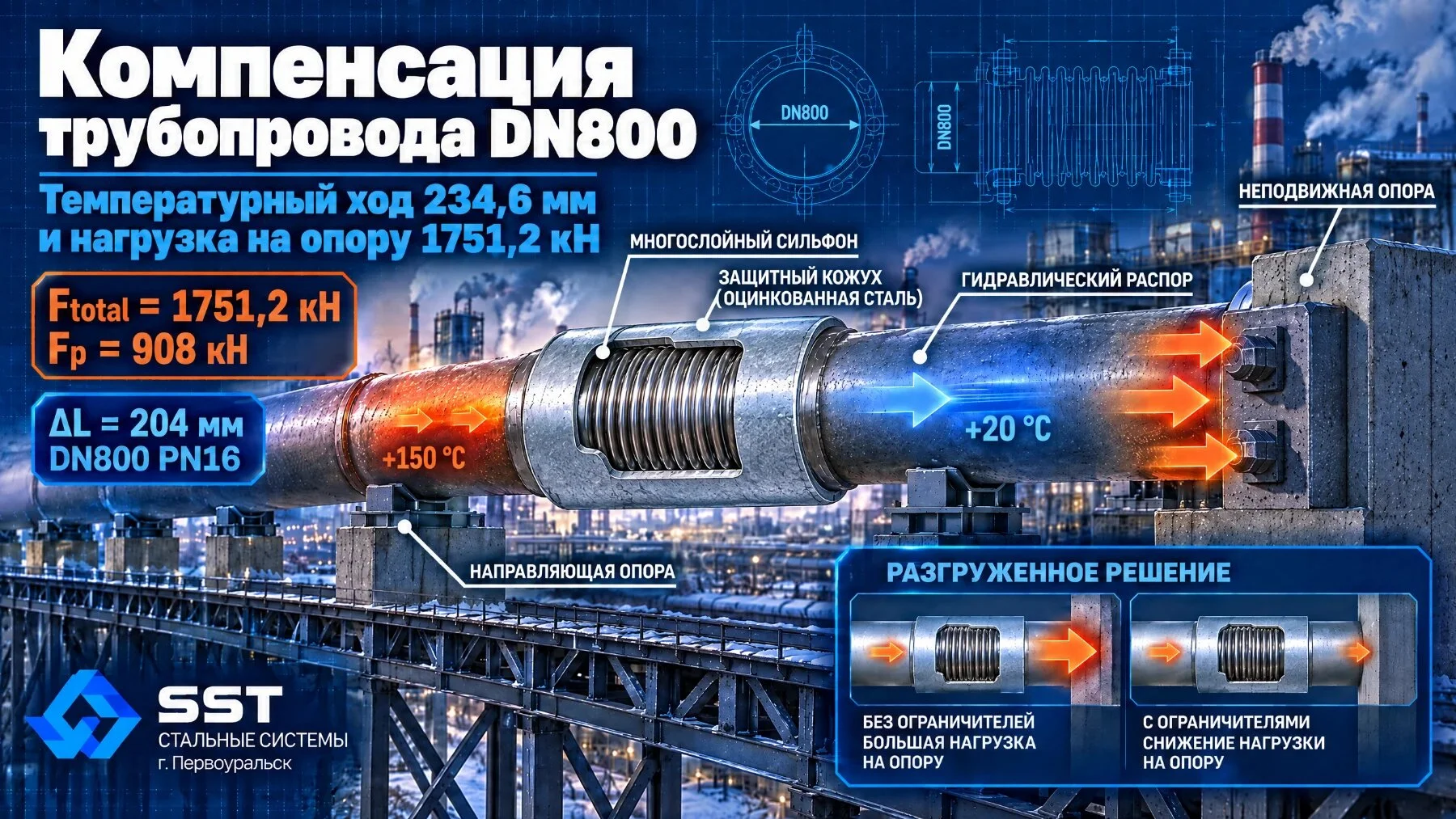

Практический пример расчёта для магистрального трубопровода DN800
Выполним расчёт параметров компенсационного узла и нагрузок на неподвижную опору для крупной магистральной тепловой сети.
Исходные данные
- Условный проход: DN800.
- Наружный диаметр трубы Dn = 820 мм.
- Толщина стенки трубы — 12 мм.
- Рабочее давление PN = 1,6 МПа, или 16 кгс/см².
- Длина участка между неподвижными опорами L = 100 м.
- Максимальная температура теплоносителя Tmax = +150 °C.
- Минимальная температура монтажа Tmin = −20 °C.
- Эффективный диаметр сильфона Deff = 850 мм = 0,85 м.
- Осевая жёсткость сильфона Cλ = 3500 Н/мм.
- Погонная масса трубы с водой и изоляцией: 750 кг/м ≈ 7357 Н/м.
- Коэффициент трения в опорах μ = 0,2.
- Расстояние до первой направляющей опоры Lsup = 15 м.
Расчёт температурного удлинения
ΔL = 0,012 мм/(м·°C) × 100 м × (150 − (−20)) °C
ΔL = 1,2 × 170 = 204 мм
С учётом коэффициента запаса по СП 124.13330, Ksaf = 1,15:
ΔLрасч = 204 × 1,15 = 234,6 мм
Расчёт эффективной площади сильфона
Aeff = π × Deff² / 4
Aeff = 3,1416 × 0,85² / 4 = 0,5675 м²
Расчёт гидравлического распорного усилия
Fp = Pcalc × Aeff
Fp = 1,6 × 10⁶ Па × 0,5675 м² = 908000 Н
Fp = 908 кН
Расчёт упругой реакции сильфона
Fλ = Cλ × ΔLрасч
Fλ = 3500 Н/мм × 234,6 мм = 821100 Н
Fλ = 821,1 кН
Расчёт силы трения в опорах
Ffr = μ × qpipe × Lsup
Ffr = 0,2 × 7357 Н/м × 15 м = 22071 Н
Ffr ≈ 22,1 кН
Расчёт суммарной продольной нагрузки на неподвижную опору
Ftotal = Fp + Fλ + Ffr
Ftotal = 908 + 821,1 + 22,1 = 1751,2 кН
Инженерный вывод
Результирующая нагрузка на анкерную опору превышает 175 тонн силы.
Это требует проектирования массивных железобетонных фундаментов с глубоким заложением или применения разгруженных компенсаторов с силовыми тягами для уменьшения нагрузки на строительные конструкции.
Типичные ошибки при расчёте и проектировании магистралей большого диаметра
Недооценка гидравлического распора при выборе опор
Ошибка: проектировщик рассчитывает опоры только на жёсткость трубы, упуская гидравлическую составляющую Fp, которая на диаметре DN800 достигает почти 100 тонн силы.
Последствия:
- Сдвиг анкерных опор.
- Изгиб несущих конструкций.
- Разрушение стыков.
Устранение: всегда выполнять суммарный расчёт сил Fp + Fλ + Ffr в соответствии с ГОСТ 32388.
Превышение допустимого хода компенсатора без разбивки на секции
Ошибка: попытка компенсировать слишком длинный участок трассы длиной 120 м и более одним компенсатором.
Последствия: исчерпание циклического ресурса сильфона, чрезмерная деформация гофров и выход узла из строя.
Устранение: ограничивать длину компенсируемого участка или применять многосекционные компенсационные сборки.
Нарушение шага расстановки направляющих опор
Ошибка: увеличение расстояния от компенсатора до первой направляющей опоры свыше 4 × DN.
Для DN800 это расстояние более 3,2 м.
Последствия: потеря продольной устойчивости трубопровода, боковое выпучивание и заклинивание гофров, или squirming.
Устранение: строго выдерживать нормативные расстояния:
- Первая направляющая опора — L1 ≤ 4 × DN.
- Вторая направляющая опора — L2 ≤ 14 × DN.
Игнорирование веса трубопровода при расчёте трения
Ошибка: применение упрощённых коэффициентов трения без учёта реального состояния скользящих опор на тяжёлых магистралях.
Последствия: возникновение дополнительных изгибающих напряжений в патрубках компенсатора.
Устранение: использовать современные фторопластовые или катковые опоры с подтверждённым коэффициентом μ ≤ 0,1–0,2.
Практические рекомендации для инженеров
- Запрашивайте индивидуальный расчёт у производителя. Для диаметров от DN600 и выше параметры жёсткости и эффективной площади должны проверяться по заводским чертежам сильфона.
- Используйте многослойные гидроформованные сильфоны. Конструкция из высоколегированных сталей 08Х18Н10Т и 12Х18Н10Т обеспечивает оптимальное соотношение гибкости и циклической стойкости.
- Применяйте внутренние направляющие экраны, или гильзы. При скоростях движения среды более 4–5 м/с гильзы обязательны для предотвращения турбулентного резонанса гофров.
- Контролируйте соосность при монтаже. На магистралях большого диаметра даже небольшой угловой перекос при сварке фланцев или патрубков создаёт критические изгибающие моменты.
- Закладывайте испытательное давление в расчёт опор. Опрессовку выполняйте пробным давлением Pпр = 1,25 × PN, учитывая пропорциональный рост распорного усилия Fp.
- Соблюдайте регламент демонтажа стяжек. Транспортировочные шпильки и фиксаторы удаляйте после завершения монтажа трубы и фиксации всех анкерных опор.
- Предусматривайте доступ для обслуживания. Кожухи компенсаторов на магистральных эстакадах должны позволять проводить визуальный осмотр и контроль состояния гофров.
Краткие выводы
Расчёт компенсации для магистрального трубопровода большого диаметра требует комплексного учёта температурных удлинений, гидравлических распорных усилий и жёсткостных характеристик системы.
Игнорирование значительных нагрузок на опоры при использовании неразгруженных узлов может привести к аварийному разрушению конструкций.
Применение многослойных сильфонных компенсаторов в сочетании со строгим соблюдением требований СП 124.13330 и ГОСТ 32935 гарантирует надёжную работу крупных тепловых сетей.
Вопросы и ответы
Почему на трубопроводах большого диаметра критически важно учитывать гидравлический распор?
С увеличением диаметра трубы площадь поперечного сечения сильфона возрастает пропорционально квадрату радиуса.
На магистралях DN800 и выше гидравлическое распорное усилие достигает сотен тонн силы и может сдвинуть или разрушить строительные конструкции, если не запроектировать мощные анкерные неподвижные опоры.
Когда целесообразно переходить от неразгруженных осевых компенсаторов к разгруженным сдвиговым?
Переход на разгруженные схемы необходим, когда несущие конструкции эстакад или фундаменты не рассчитаны на восприятие больших продольных усилий от давления Fp.
Разгруженные решения также применяются на сложных поворотах трасс, где установка жёстких анкерных упоров технически невозможна.
Какую роль играет количество слоёв сильфона в компенсаторах большого диаметра?
В компенсаторах больших диаметров один толстый слой металла обладал бы чрезмерной жёсткостью и сделал бы компенсацию неэффективной.
Многослойная структура из тонких листов нержавеющей стали позволяет совместить высокую прочность на давление с низким упругим сопротивлением и повышенным циклическим ресурсом.
ООО «Стальные Системы» в г. Первоуральске производит крупнодиаметральные сильфонные компенсаторы различных типов для магистральных тепловых сетей и оказывает инженерную поддержку при расчёте и подборе оборудования.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- РД 10-400-01. Нормы расчёта на прочность трубопроводов тепловых сетей. — М.: ГУП «ПИО ОБТ», 2001. — 64 с.
- Козлов В. Б. Проектирование и расчёт трубопроводных систем большого диаметра: учебное пособие. — М.: Издательство МЭИ, 2010. — 240 с.
