Разгруженные и неразгруженные компенсаторы: расчёт креплений и опор

Физическая природа нагрузок

Сильфонный компенсатор представляет собой упругий элемент на базе многослойной гофрированной оболочки — сильфона, получаемой методом гидроформовки из высоколегированных коррозионностойких сталей, например 08Х18Н10Т или 12Х18Н10Т.

Под воздействием рабочей среды внутри трубопровода возникают две принципиально разные составляющие силового воздействия на систему:

• Гидравлический распор Fp — постоянное усилие, возникающее из-за давления рабочей среды на эффективную площадь сильфона. Оно стремится раздвинуть концы труб в продольном направлении.
• Упругая реакция сильфона Fλ — сопротивление металла гофров при их принудительном сжатии или растяжении под действием температурных деформаций трубы.

Неразгруженные компенсаторы

Классические осевые компенсаторы КСО и СКУ являются неразгруженными.

У них отсутствуют внутренние конструктивные элементы — тяги и шарниры, — способные воспринять гидравлический распор.

В результате вся гидравлическая нагрузка от давления среды и упругое сопротивление сильфона передаются непосредственно на прилегающие строительные конструкции — неподвижные, или анкерные, опоры.

Неразгруженные изделия просты по конструкции, надёжны и эффективны на прямых участках трасс, но требуют массивных фундаментов.

Разгруженные компенсаторы

Разгруженные компенсаторы — сдвиговые, угловые, а также осевые компенсаторы с разгрузочными тягами — оснащаются специальными силовыми элементами:

• Шарнирами.
• Пальцами.
• Силовыми тягами.
• Балансировочными элементами.

Эти элементы замыкают гидравлический распор внутри самого компенсатора.

Опорные конструкции при этом разгружаются от продольного усилия давления и воспринимают только силы трения и упругое сопротивление при угловых или поперечных смещениях.

Разгруженные компенсаторы особенно важны на сложных поворотах трассы, ответвлениях и в условиях слабых несущих конструкций эстакад.

Нормативная база и сравнительные характеристики

Проектирование трубопроводов, выбор компенсационных устройств и расчёт креплений и опор выполняются в соответствии со следующими документами:

• СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
• ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
• ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
• РД 10-400-01 «Нормы расчёта на прочность трубопроводов тепловых сетей».

Методика расчёта усилий и нагрузок на опоры

Расчёт нагрузок для неразгруженных компенсаторов

Полная расчётная нагрузка Ftotal, передаваемая неразгруженным узлом на неподвижную опору, определяется суммой трёх составляющих:

Ftotal = Fp + Fλ + Ffr

где:

• Fp = Pcalc × Aeff — гидравлическое распорное усилие, Н. Здесь Pcalc — расчётное давление среды, Па, Aeff — эффективная площадь сильфона, м².
• Fλ = Cλ × ΔL — упругая реакция сильфона, Н. Здесь Cλ — осевая жёсткость сильфона, Н/мм, ΔL — расчётный ход компенсатора, мм.
• Ffr = μ × qpipe × Lsup — сила трения в скользящих и направляющих опорах на участке от компенсатора до неподвижной опоры, Н.

Расчёт нагрузок для разгруженных компенсаторов

Для разгруженных компенсаторов гидравлический распор Fp воспринимается внутренними связями — тягами или шарнирами.

Результирующая нагрузка на опорные конструкции Fbal_sup определяется упругим сопротивлением узла перемещениям и силами трения:

Fbal_sup = Fупр + Ffr

где Fупр — усилие, возникающее за счёт жёсткости сильфона при его сдвиге или повороте.

Распорная сила на анкерные опоры при этом принимается равной нулю:

Fp = 0

Практический пример расчёта для тепловой сети DN500

Рассмотрим расчёт усилий на опоры для прямолинейного участка тепловой сети с неразгруженным компенсатором.

Исходные данные

• Условный проход: DN500.
• Наружный диаметр трубы Dn = 530 мм.
• Рабочее давление PN = 1,6 МПа, или 16 кгс/см².
• Эффективный диаметр сильфона Deff = 550 мм = 0,55 м.
• Осевая жёсткость сильфона Cλ = 2200 Н/мм.
• Расчётный ход компенсатора ΔL = 140 мм, сжатие.
• Погонная масса трубы с водой и изоляцией: 310 кг/м ≈ 3041 Н/м.
• Расстояние до ближайшей направляющей опоры Lsup = 12 м.
• Коэффициент трения μ = 0,2, сталь по фторопласту.

Расчёт эффективной площади сильфона

Aeff = π × Deff² / 4

Aeff = 3,1416 × 0,55² / 4 = 0,2376 м²

Расчёт гидравлического распорного усилия

Fp = Pcalc × Aeff

Fp = 1,6 × 10⁶ Па × 0,2376 м² = 380160 Н

Fp = 380,16 кН

Расчёт упругой реакции сильфона

Fλ = Cλ × ΔL

Fλ = 2200 Н/мм × 140 мм = 308000 Н

Fλ = 308 кН

Расчёт силы трения в опорных узлах

Ffr = μ × qpipe × Lsup

Ffr = 0,2 × 3041 Н/м × 12 м = 7298,4 Н

Ffr ≈ 7,3 кН

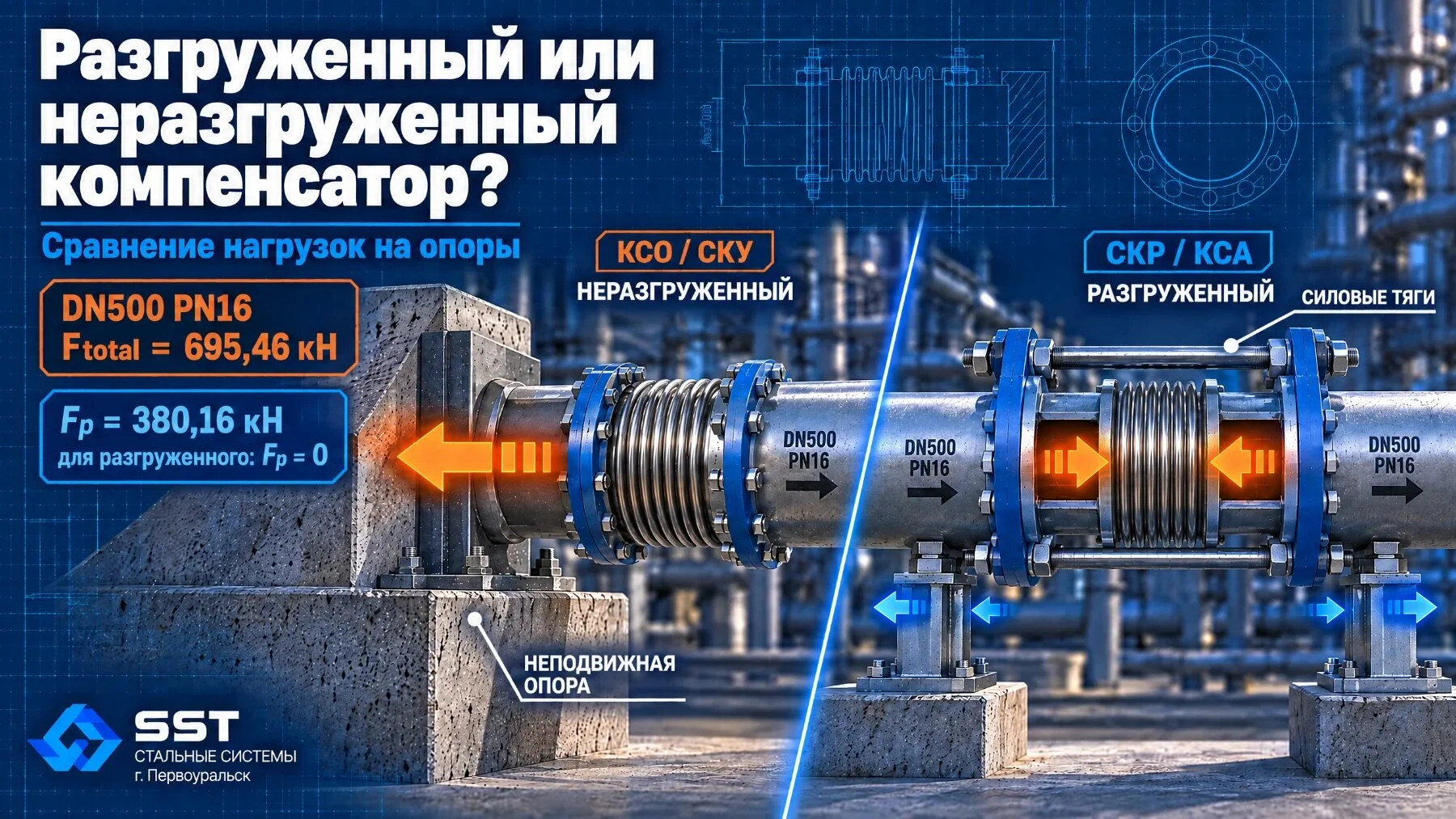

Расчёт суммарной нагрузки на неподвижную опору

Ftotal = Fp + Fλ + Ffr

Ftotal = 380,16 + 308 + 7,3 = 695,46 кН

Инженерный вывод

Неподвижная опора для данного неразгруженного узла должна быть рассчитана на продольное усилие почти 70 тонн силы.

При замене неразгруженного компенсатора на разгруженный с внешними тягами составляющая Fp, равная 380,16 кН, исключается из расчёта опор.

Это снижает нагрузку на фундамент более чем в два раза.

Типичные ошибки при проектировании креплений и опор

Игнорирование гидравлического распора неразгруженного компенсатора

Ошибка: проектировщик учитывает только температурное удлинение трубы, полагая, что давление уравновешено внутри потока.

Последствия:

• Разрушение анкерных опор.
• Смещение трассы.
• Аварийный разрыв стыков.

Устранение: всегда включать расчёт гидравлического усилия Fp = P × Aeff при проектировании неподвижных опор для неразгруженных изделий.

Установка разгруженных компенсаторов без фиксации шарниров и тяг

Ошибка: монтаж сдвигового или углового компенсатора с ослабленными либо демонтированными транспортными стяжками и тягами.

Последствия: потеря способности узла к саморазгрузке и превращение его в неконтролируемый элемент с последующим выходом из строя.

Устранение: до начала гидравлических испытаний убедиться в жёсткой фиксации силовых тяг и шарниров проектными штифтами и гайками.

Нарушение правил расстановки направляющих опор

Ошибка: увеличение расстояния от компенсатора до первой направляющей опоры свыше 4 × DN.

Последствия: потеря продольной устойчивости трубопровода и выпучивание трубы под действием давления, вызывающие изгиб сильфона, или squirming.

Устранение: строго выдерживать нормативные расстояния:

• Первая направляющая опора — на расстоянии не более 4 × DN.
• Вторая направляющая опора — на расстоянии не более 14 × DN.

Применение неразгруженных компенсаторов на угловых поворотах трассы

Ошибка: установка осевого компенсатора на угловом отводе без обустройства жёстких угловых упоров.

Последствия:

• Возникновение нерасчётного поперечного сдвига.
• Заклинивание гофров.
• Разрушение тонкостенной оболочки.

Устранение: на поворотах применять угловые или сдвиговые разгруженные компенсаторы.

Практические рекомендации для инженеров

• Используйте точные паспортные данные. При расчёте реакций опор запрашивайте у завода-изготовителя актуальные значения эффективной площади Aeff и жёсткости Cλ, поскольку они зависят от геометрии гофров.
• Проектируйте опоры с учётом опрессовочного давления. Расчёт усилий Fp выполняйте не только по рабочему, но и по пробному давлению испытаний: Pпр = 1,25 × PN.
• Применяйте многослойные сильфоны. Многослойная конструкция из сталей 08Х18Н10Т и 12Х18Н10Т снижает упругую жёсткость Cλ и уменьшает нагрузку на строительные конструкции.
• Контролируйте соосность монтажа. Отклонения по углам и смещениям осей патрубков при сварке не должны превышать допуски по ГОСТ 32935.
• Защищайте узлы шарниров. На разгруженных компенсаторах регулярно проверяйте состояние шарнирных пальцев и смазки, чтобы предотвратить заклинивание.
• Соблюдайте порядок демонтажа фиксаторов. Транспортировочные шпильки демонтируются после окончания сварки трубопровода и фиксации всех анкерных опор.
• Учитывайте коэффициент трения. Используйте современные фторопластовые или катковые прокладки для скользящих опор, чтобы минимизировать составляющую Ffr.

Краткие выводы

Выбор между разгруженными и неразгруженными компенсаторами определяется конфигурацией трассы и несущей способностью строительных конструкций.

Неразгруженные узлы передают полный гидравлический распор на массивные анкерные опоры, тогда как разгруженные компенсаторы замыкают его внутри собственной системы тяг и шарниров.

Точный расчёт креплений и опор с учётом требований СП 124.13330 и ГОСТ 32935 гарантирует надёжность и безопасную эксплуатацию тепловых сетей.

Вопросы и ответы

Почему неразгруженный компенсатор создаёт такую большую нагрузку на опоры?

Внутри работающего трубопровода находится среда под высоким давлением, которая давит на торцевые стенки.

В месте установки неразгруженного компенсатора сплошность трубы прерывается, и гидравлическое распорное усилие Fp = P × Aeff начинает передаваться на строительные конструкции — неподвижные опоры.

Поэтому для неразгруженных узлов требуются массивные фундаменты и точный расчёт анкерных конструкций.

В чём главное преимущество сдвигового разгруженного компенсатора перед осевым?

Сдвиговый разгруженный компенсатор оснащён системой силовых тяг, которые воспринимают гидравлический распор.

Благодаря этому опорные конструкции и строительные эстакады не испытывают продольных нагрузок от давления среды. Это позволяет проектировать более лёгкие и экономичные несущие конструкции.

Как влияет давление при гидроиспытаниях на расчёт опор?

При гидравлических испытаниях давление в системе повышается до 1,25 × PN.

Соответственно, гидравлическое распорное усилие Fp возрастает на 25 %. Это необходимо учитывать при расчёте прочности анкерных неподвижных опор, чтобы избежать их смещения.

ООО «Стальные Системы» в г. Первоуральске производит разгруженные и неразгруженные сильфонные компенсаторы различных типов и диаметров, а также оказывает техническую поддержку инженерам при расчёте нагрузок и подборе оборудования.

Список литературы

• СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
• ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
• ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
• РД 10-400-01. Нормы расчёта на прочность трубопроводов тепловых сетей. — М.: ГУП «ПИО ОБТ», 2001. — 64 с.
• Свиридов А. П. Проектирование и расчёт элементов трубопроводных систем: учебное пособие. — СПб.: Издательство Политехнического университета, 2011. — 214 с.
