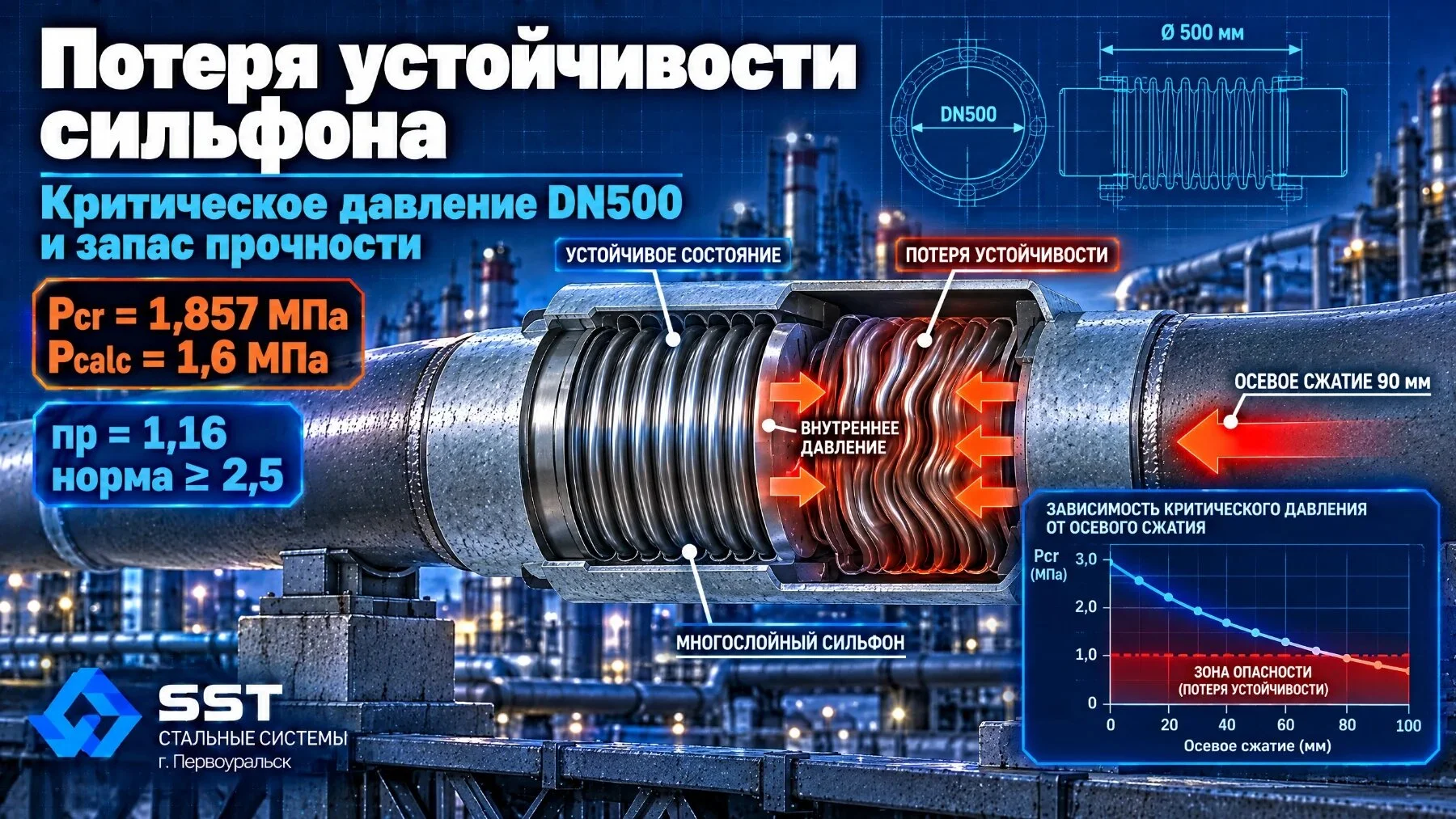

Физическая сущность потери устойчивости сильфона
Тонкостенная многослойная оболочка компенсатора, получаемая методом современной гидроформовки, обладает высокой гибкостью, но при превышении определённых параметров внутреннего давления или осевого сжатия подвержена потере упругой устойчивости.
Потеря устойчивости опасна тем, что может произойти до исчерпания расчётного циклического ресурса и привести к необратимой деформации гофров, разгерметизации и аварийному выходу компенсатора из строя.
Осевая потеря устойчивости
Осевая потеря устойчивости, или столбчатый эффект, column squirm, происходит при продольном изгибе всего сильфона как единого стержня.
Явление возникает под действием внутреннего давления и осевой силы, если длина сильфона и степень его сжатия превышают допустимые для конструкции значения.
Плоскостная потеря устойчивости витков
Плоскостная потеря устойчивости, или in-plane squirm, представляет собой локальное выворачивание или перекос отдельных гофров под действием избыточного давления.
В результате происходит разрушение стенки и потеря герметичности независимо от того, насколько точно были рассчитаны циклы срабатывания.
Нормативная база, параметры и формулы расчёта устойчивости
Оценка запаса устойчивости сильфонных компенсаторов базируется на требованиях следующих нормативных документов:
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
Расчёт критического давления
Критическое давление Pcr, при котором возникает потеря устойчивости гофров, определяется по расчётной зависимости теории упругих оболочек:
Pcr = Pbase × (1 − ΔL / ΔLmax) × ([t] / tnom)ᵏ
где:
- Pbase — базовое критическое давление для несжатого сильфона по паспорту изготовителя, МПа.
- ΔL — фактическое расчётное осевое перемещение, сжатие сильфона, мм.
- ΔLmax — максимальное допустимое осевое перемещение компенсатора по техническим условиям, мм.
- [t] — фактическая или расчётная толщина стенки слоя металла, мм.
- tnom — номинальная толщина стенки слоя по спецификации, мм.
- k — эмпирический показатель степени. Для многослойных сильфонов принимается в диапазоне 1,5–2,0.
Если фактическая толщина стенки соответствует номинальной, отношение [t] / tnom принимается равным единице.
Коэффициент запаса устойчивости
Коэффициент запаса устойчивости np должен удовлетворять нормативным требованиям надёжности:
np = Pcr / Pcalc ≥ [np]
где:
- Pcalc — максимальное расчётное рабочее давление в трубопроводе, МПа.
- [np] — нормативный коэффициент запаса.
Для стальных сильфонов в рассматриваемом расчётном подходе принимается нормативный запас не менее 2,5–3,0.
Факторы, снижающие устойчивость
На критическое давление сильфона влияют:
- степень осевого сжатия;
- внутреннее рабочее и испытательное давление;
- длина и диаметр сильфона;
- фактическая толщина стенок слоёв;
- температура и снижение модуля упругости материала;
- коррозионный и эрозионный износ;
- перекос и несоосность при монтаже;
- гидравлические удары и пульсации давления;
- неправильная расстановка направляющих опор.
Практический пример расчёта для компенсатора DN500
Выполним инженерную проверку критического давления и запаса устойчивости для осевого сильфонного компенсатора крупной тепловой сети.
Исходные данные
- Условный проход — DN500.
- Наружный диаметр трубы Dn — 530 мм.
- Максимальное рабочее давление Pcalc — 1,6 МПа, или 16 кгс/см².
- Базовое критическое давление несжатого сильфона по паспорту Pbase — 5,2 МПа.
- Максимальный допустимый осевой ход ΔLmax — 140 мм, сжатие.
- Фактическое проектное перемещение ΔL — 90 мм, сжатие.
- Нормативный коэффициент запаса [np] — 2,5.
- Для расчёта принимается [t] / tnom = 1, так как фактическая толщина соответствует номинальной.
Расчёт критического давления с учётом сжатия
Pcr = 5,2 × (1 − 90 / 140)
Pcr = 5,2 × (1 − 0,6428)
Pcr = 5,2 × 0,3572 = 1,857 МПа
Расчёт фактического коэффициента запаса устойчивости
np,fact = Pcr / Pcalc
np,fact = 1,857 МПа / 1,6 МПа = 1,16
Анализ результата
Фактический запас устойчивости составил 1,16.
Это значительно ниже нормативного требования [np] = 2,5.
При таких параметрах сжатия и давления сильфон находится в зоне высокого риска плоскостной потери устойчивости, то есть выворачивания гофров.
Инженерный вывод
Эксплуатация выбранного типоразмера компенсатора при сжатии 90 мм под давлением 1,6 МПа недопустима.
Возможные варианты корректировки:
- снизить величину предварительного сжатия;
- применить предварительное растяжение при монтаже;
- выбрать модификацию компенсатора с большим количеством слоёв;
- применить конструкцию с повышенной устойчивостью стенок;
- уменьшить рабочее давление или перераспределить ход между несколькими компенсаторами, если это допускается проектом.
После изменения конструкции или монтажной схемы расчёт Pcr и np необходимо выполнить повторно по паспорту конкретного изделия.
Типичные ошибки при оценке устойчивости сильфонов
Игнорирование снижения критического давления при осевом сжатии
Ошибка: проектировщик проверяет устойчивость только по паспортному значению Pbase для несжатого сильфона.
Последствия: разрушение гофров при подаче давления на уже сжатый компенсатор в процессе пуска сети.
Устранение: всегда выполнять расчёт критического давления с учётом текущего положения упругого элемента.
Неверная оценка совместного действия давления и температуры
Ошибка: не учитывается изменение механических свойств стали, например 08Х18Н10Т, при повышенных температурах теплоносителя выше +200 °C.
Последствия: снижение модуля упругости материала и преждевременная потеря устойчивости.
Устранение: использовать поправочные коэффициенты температурной редукции в соответствии с ГОСТ 32388.
Отсутствие контроля соосности монтажа
Ошибка: монтаж компенсатора с угловым перекосом создаёт неравномерное распределение напряжений по периметру гофров.
Последствия: локальное снижение порога критического давления в зоне максимального сжатия витка.
Устранение: строго соблюдать монтажные допуски и использовать направляющие опоры согласно СП 124.13330.
Отказ от учёта динамических пульсаций давления
Ошибка: расчёт ведётся исключительно на статическое давление PN без учёта гидравлических ударов и скачков давления.
Последствия: мгновенное превышение порога Pcr и разрушение оболочки.
Устранение: закладывать в расчёт максимальное пиковое давление с учётом переходных процессов.
Превышение допустимого хода
Ошибка: фактическое сжатие или растяжение приближается к предельному значению ΔLmax без проверки запаса устойчивости.
Последствия: резкое снижение критического давления и переход гофров в неустойчивое состояние.
Устранение: ограничивать ход, применять холодный натяг и распределять перемещения между несколькими компенсаторами.
Практические рекомендации для инженеров
- Запрашивайте у производителя паспортные номограммы устойчивости. Заводские данные должны содержать точные зависимости критического давления от хода и температуры.
- Соблюдайте нормативный запас прочности. Коэффициент запаса устойчивости np должен быть не менее 2,5–3,0 во всех расчётных режимах эксплуатации.
- Применяйте предварительное растяжение, или холодный натяг. Монтаж с начальным растяжением позволяет уменьшить степень сжатия в рабочем состоянии и повысить критическое давление.
- Контролируйте качество материала и коррозионную стойкость. Коррозионные повреждения снижают эффективную толщину металла и критически уменьшают порог устойчивости.
- Обеспечивайте жёсткую фиксацию направляющих опор. Правильная расстановка опор исключает изгибающие усилия, способные вызвать столбчатую потерю устойчивости.
- Используйте многослойные гидроформованные сильфоны. Такая технология позволяет достичь оптимального баланса гибкости и устойчивости к внутреннему давлению.
- Проводите гидравлические испытания после проверки расчётов. Опрессовку системы пробным давлением Pпр = 1,25 × PN выполняйте только после подтверждения, что испытательное давление не превышает критическое давление для текущего положения компенсатора.
- Проверяйте компенсатор после монтажа. Необходимо убедиться в отсутствии перекоса, заклинивания, повреждений гофров и нарушения положения направляющих опор.
Краткие выводы
Точный расчёт критического давления сильфона и запаса устойчивости является гарантией безаварийной работы трубопроводных сетей.
Игнорирование снижения порога устойчивости при осевом сжатии может привести к мгновенному разрушению упругой оболочки под действием рабочего давления.
В рассмотренном примере для компенсатора DN500 при сжатии 90 мм критическое давление составило 1,857 МПа, а фактический коэффициент запаса — 1,16. Это ниже нормативного требования 2,5 и означает недопустимый режим эксплуатации.
Соблюдение требований ГОСТ 32935 и СП 124.13330 позволяет корректно подбирать оборудование и обеспечивать требуемый уровень безопасности.
Вопросы и ответы
Что такое потеря устойчивости сильфона, или буклирование?
Это критическое явление, при котором под действием внутреннего давления или осевого сжатия геометрия гофров необратимо деформируется.
Происходит выворачивание витков или продольный изгиб оболочки, что приводит к разгерметизации и потере работоспособности компенсатора.
Как величина осевого сжатия влияет на критическое давление?
С увеличением степени сжатия сильфона его способность сопротивляться внутреннему давлению падает.
Критическое давление Pcr снижается пропорционально оставшемуся допустимому ходу по принятой расчётной зависимости.
Какой минимальный запас устойчивости требуется?
В рассматриваемом проектном подходе коэффициент запаса устойчивости должен составлять не менее 2,5–3,0 относительно расчётного рабочего давления.
Точное значение следует подтверждать по действующим нормативным документам, техническим условиям и паспорту конкретного изделия.
Допустима ли опрессовка сжатого компенсатора?
Опрессовка допустима только после проверки, что испытательное давление с учётом текущего положения компенсатора не превышает критическое давление и не нарушает требования изготовителя.
ООО «Стальные Системы» в г. Первоуральске производит сильфонные компенсаторы с проверенными характеристиками устойчивости и оказывает инженерную поддержку проектировщикам при расчёте и подборе оборудования.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- Биргер И. А., Шорр Б. Ф., Иосилевич Г. Б. Расчёт на прочность деталей машин. — М.: Машиностроение, 1993. — 640 с.
