Физическая сущность работы сильфона под вакуумом и испытательным давлением
Многослойные сильфоны, изготовленные методом современной гидроформовки, рассчитаны на восприятие штатных осевых, сдвиговых и угловых перемещений под рабочим давлением.
Однако нештатные и переходные режимы требуют отдельного анализа. К ним относятся глубокий вакуум и гидравлическая опрессовка повышенным пробным давлением.
Режим вакуума
При падении внутреннего давления ниже атмосферного, вплоть до полного вакуума −0,1 МПа, внешнее давление окружающей среды начинает сжимать тонкостенную оболочку вовнутрь.
Это создаёт риск плоскостной или осевой потери устойчивости, которая может привести к смыканию, буклированию и разрушению гофров.
Для работы в режиме вакуума компенсатор должен иметь подтверждённую устойчивость к внешнему давлению. При необходимости применяются межгофровые стабилизирующие кольца и другие конструктивные элементы, повышающие жёсткость оболочки.
Гидравлические испытания и опрессовка
Перед пуском трубопроводы подвергаются опрессовке пробным давлением Pпр, которое значительно превышает номинальное рабочее давление PN.
Как правило:
Pпр = 1,25 × PN
Во время опрессовки стенки сильфона испытывают максимальные меридиональные и кольцевые напряжения.
Пробное давление должно соответствовать паспорту компенсатора и проектной программе испытаний. Нельзя автоматически считать, что любое изделие PN выдержит опрессовку без отдельной проверки.
Нормативная база, параметры и формулы расчёта
Оценка прочности и устойчивости при вакууме и опрессовке регламентируется следующими нормативными документами:
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия».
- ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию».
Расчёт критического внешнего давления при вакууме
Допустимое внешнее давление Pext, при котором обеспечивается устойчивость сильфона без риска схлопывания, рассчитывается по зависимости:
Pext ≤ Pcr,v / nv
где:
- Pcr,v — расчётное критическое внешнее давление потери устойчивости сильфона при вакууме, МПа.
- nv — нормативный коэффициент запаса по устойчивости при вакууме. Принимается не менее 3,0.
Фактический коэффициент запаса по вакууму определяется так:
nv,fact = Pcr,v / |Pvacuum|
Для безопасной работы необходимо выполнение условия:
nv,fact ≥ [nv]
Контроль напряжений при опрессовке
Эквивалентные напряжения σeq в стенке сильфона под действием пробного гидравлического давления не должны превышать допустимый предел текучести материала с учётом коэффициента условий работы:
σeq = Pпр × Deff / (2 × n × tnom) ≤ 0,9 × Re
где:
- Pпр — пробное давление гидравлических испытаний, МПа.
- Deff — эффективный диаметр сильфона, мм.
- n — количество слоёв металла в стенке сильфона.
- tnom — номинальная толщина одного слоя металла, мм.
- Re — минимальный предел текучести материала при температуре испытаний, МПа.
При окончательном проектировании также необходимо учитывать локальные напряжения в гофрах, геометрию изделия, температуру, циклическое воздействие и ограничения изготовителя.

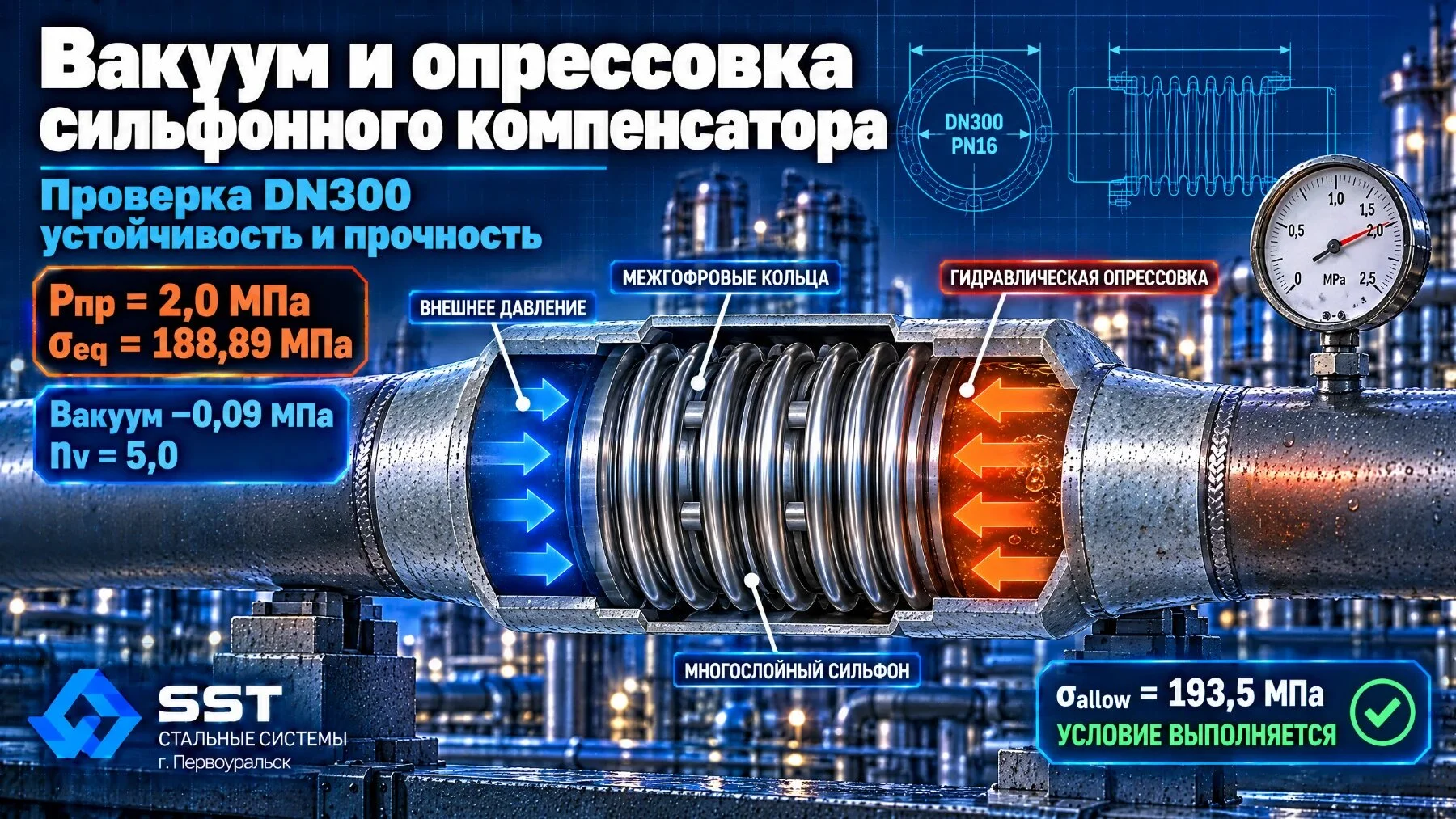

Практический пример расчёта для технологического трубопровода DN300
Выполним проверочный расчёт сильфонного компенсатора, работающего в условиях периодического вакуума и проходящего гидравлические испытания.
Исходные данные
- Условный проход — DN300.
- Наружный диаметр трубы Dn — 325 мм.
- Номинальное рабочее давление PN — 1,6 МПа, или 16 кгс/см².
- Рабочая температура — +150 °C.
- Глубина вакуума — −0,09 МПа.
- Пробное давление опрессовки Pпр = 1,25 × PN = 2,0 МПа.
- Эффективный диаметр сильфона Deff — 340 мм = 0,34 м.
- Количество слоёв n — 3.
- Толщина одного слоя tnom — 0,6 мм.
- Критическое внешнее давление по паспорту Pcr,v — 0,45 МПа.
- Материал сильфона — сталь 08Х18Н10Т.
- Предел текучести материала при комнатной температуре Re ≈ 215 МПа.
Расчёт вакуумной устойчивости
Фактический коэффициент запаса по вакууму:
nv,fact = Pcr,v / |Pvacuum|
nv,fact = 0,45 МПа / 0,09 МПа = 5,0
Анализ вакуумного режима
Фактический запас устойчивости равен 5,0.
Это превышает нормативное требование 3,0:
5,0 ≥ 3,0
Следовательно, выбранный трёхслойный сильфон стабилен при заданной глубине вакуума −0,09 МПа при условии соответствия фактических параметров паспорту изделия.
Расчёт напряжений при опрессовке
Эквивалентные напряжения в стенке гофра при Pпр = 2,0 МПа:
σeq = (2,0 МПа × 340 мм) / (2 × 3 × 0,6 мм)
σeq = 680 / 3,6 = 188,89 МПа
Допустимое значение с учётом коэффициента 0,9:
σallow = 0,9 × Re
σallow = 0,9 × 215 = 193,5 МПа
Сравнение:
188,89 МПа ≤ 193,5 МПа
Условие прочности при опрессовке выполняется.
Инженерный вывод
Выбранный трёхслойный компенсатор выдерживает заданный вакуум и гидравлические испытания пробным давлением 2,0 МПа по приведённой проверочной модели.
Однако пренебрежение опрессовочным давлением привело бы к недопустимой оценке прочности, если бы расчёт выполнялся только на номинальное PN.
Фактическое изделие необходимо проверять по паспорту, заводским ограничениям и полной расчётной методике для конкретной геометрии сильфона.
Типичные ошибки при учёте вакуума и опрессовки
Игнорирование вакуумных нагрузок при заказе оборудования
Ошибка: закупка стандартных компенсаторов общего назначения для систем с возможным глубоким разрежением.
Последствия: мгновенное схлопывание, или буклирование, гофров внутрь трубы.
Устранение: всегда указывать в опросном листе наличие режимов вакуума и требовать подтверждение устойчивости, а при необходимости — установки ограничительных колец жёсткости.
Превышение допустимого давления опрессовки
Ошибка: проведение гидравлических испытаний сети повышенным давлением без проверки паспортных ограничений упругого элемента.
Последствия: необратимое растяжение гофров, потеря гибкости и снижение ресурса по циклам срабатывания.
Устранение: контролировать, чтобы давление опрессовки не превышало заводские лимиты. Временные жёсткие распорки или транспортные стяжки допускается применять только если это прямо предусмотрено проектом и инструкцией изготовителя.
Отсутствие учёта температурного фактора
Ошибка: проведение испытаний холодным теплоносителем без проверки допускаемых напряжений при фактической температуре металла.
Последствия: неправильная оценка прочности материала в изменившихся условиях.
Устранение: руководствоваться нормами ГОСТ 32388 при расчёте нагрузок и допускаемых напряжений.
Неправильная фиксация концевых участков
Ошибка: подача давления в трубопровод, не закреплённый по проектной схеме.
Последствия: возникновение неконтролируемых реакций опор и разрушение анкеров.
Устранение: выполнять опрессовку только после монтажа всех постоянных неподвижных и направляющих опор.
Отсутствие контроля за состоянием колец жёсткости
Ошибка: применение стабилизирующих колец с повреждениями, перекосом или несоответствующим зазором.
Последствия: неравномерная передача нагрузки на гофры и снижение вакуумной устойчивости.
Устранение: осматривать кольца, зазоры и положение элементов перед испытаниями.
Практические рекомендации для инженеров
- Заявляйте режимы вакуума на этапе проектирования. В техническом задании фиксируйте параметры отрицательного давления для корректного подбора толщины слоёв и конструкции сильфона.
- Используйте кольца жёсткости. При глубоком вакууме межгофровые стабилизирующие кольца предотвращают продольное и радиальное смещение витков.
- Проверяйте паспортные лимиты опрессовки. Убедитесь, что заводское испытательное давление компенсатора соответствует программе пусконаладочных работ.
- Контролируйте монтаж и соосность. Отклонения от оси увеличивают локальные напряжения в стенках гофров при вакууме и опрессовке.
- Применяйте многослойные конструкции. Гидроформованные многослойные оболочки обеспечивают повышенную устойчивость к внешнему давлению без потери гибкости.
- Учитывайте коррозионную стойкость. Снижение толщины стенки из-за коррозии критически уменьшает вакуумную устойчивость.
- Согласовывайте программу испытаний со строительным регламентом. Опрессовка должна проводиться под техническим надзором с фиксацией показаний манометров.
- Проверяйте состояние компенсатора после испытаний. Осмотрите гофры, кожух, кольца жёсткости, сварные соединения и отсутствие остаточной деформации.
- Не оставляйте компенсатор под вакуумом без подтверждённого расчёта. Даже кратковременный режим разрежения может вызвать потерю устойчивости, если изделие не рассчитано на внешнее давление.
Краткие выводы
Корректный учёт режимов вакуума и параметров гидравлической опрессовки является обязательным условием надёжности трубопроводных трасс.
В рассмотренном примере фактический запас по вакууму составил 5,0 при нормативном требовании 3,0. Напряжения при опрессовке составили 188,89 МПа при допустимом значении 193,5 МПа.
Пренебрежение внешним давлением и испытательными нагрузками может привести к схлопыванию гофров, пластической деформации и аварийному разрушению упругого элемента.
Использование специализированных расчётов по ГОСТ 32935, ГОСТ 32388 и СП 124.13330 гарантирует безопасную эксплуатацию оборудования при подтверждении параметров конкретного изделия изготовителем.
Вопросы и ответы
Что происходит с сильфонным компенсатором при вакууме?
Под действием внешнего атмосферного давления на тонкостенную оболочку возникает риск потери устойчивости, схлопывания или буклирования гофров.
Если конструкция не рассчитана на отрицательное давление, сильфон может необратимо деформироваться и потерять герметичность.
Можно ли опрессовывать систему давлением выше номинального PN?
Да, гидравлические испытания обычно проводятся пробным давлением 1,25 × PN.
Однако это значение не должно превышать предельно допустимые конструктивные параметры компенсатора, указанные в паспорте изготовителя и проектной программе испытаний.
Зачем нужны межгофровые кольца жёсткости?
Эти элементы устанавливаются в компенсаторах, работающих под вакуумом, для предотвращения радиального сжатия и деформации гофров под воздействием внешнего давления.
Нужно ли учитывать опрессовку отдельно от рабочего давления?
Да. Пробное давление выше номинального рабочего давления и может создать более высокие напряжения в стенке сильфона.
Поэтому необходимо отдельно проверять прочность, устойчивость, состояние опор и соответствие испытательного режима паспорту изделия.
ООО «Стальные Системы» в г. Первоуральске производит сильфонные компенсаторы с учётом требований по вакууму и опрессовке и оказывает инженерную помощь в подборе оборудования через официальный сайт.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- ГОСТ 32388-2013. Трубопроводы технологические. Нормы и методы расчёта на прочность и вибрацию. — М.: Стандартинформ, 2014. — 118 с.
- Серенсен С. В. Несущая способность и расчёты деталей машин на прочность. — М.: Машиностроение, 1975. — 488 с.
