Зачем компенсатору камера
Сильфонный компенсатор в процессе работы постоянно меняет свою длину: при нагреве трубопровод удлиняется и компенсатор сжимается, при охлаждении — растягивается. Чтобы этот ход происходил свободно, без заклинивания и перекосов, узел размещают в подземном сооружении — камере (или нише). Камера решает три задачи: защищает сильфон и арматуру от грунта и грунтовых вод, через систему опор задаёт правильную траекторию перемещений и обеспечивает доступ персонала для осмотра и обслуживания.
Ошибка в выборе габаритов или размещения компенсатора оборачивается тем, что сильфон упирается в стенку, направляющие опоры не выполняют свою функцию, а дефект невозможно вовремя заметить. Далее разобраны требования к пространству камеры, расстановке опор и организации обслуживания узла.
Нормативные требования
Основные требования к камерам тепловых сетей и размещению в них компенсаторов устанавливают:
- СП 124.13330.2012 «Тепловые сети» — габариты камер, проходы, люки, размещение арматуры и компенсаторов.
- ГОСТ 32935-2014 «Компенсаторы сильфонные для тепловых сетей. Общие технические условия» — требования к компенсаторам, их установке и эксплуатации.
- СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» — изоляция труб и узлов в камерах.
- Правила технической эксплуатации тепловых энергоустановок (ПТЭ ТЭ) — периодичность и объём осмотров тепловых сетей.
Проектные габариты камеры проверяют по типовым решениям (альбомам камер и ниш) и уточняют расчётом под конкретный компенсатор и диаметр трубопровода.
Требования к пространству камеры
Габариты и проходы

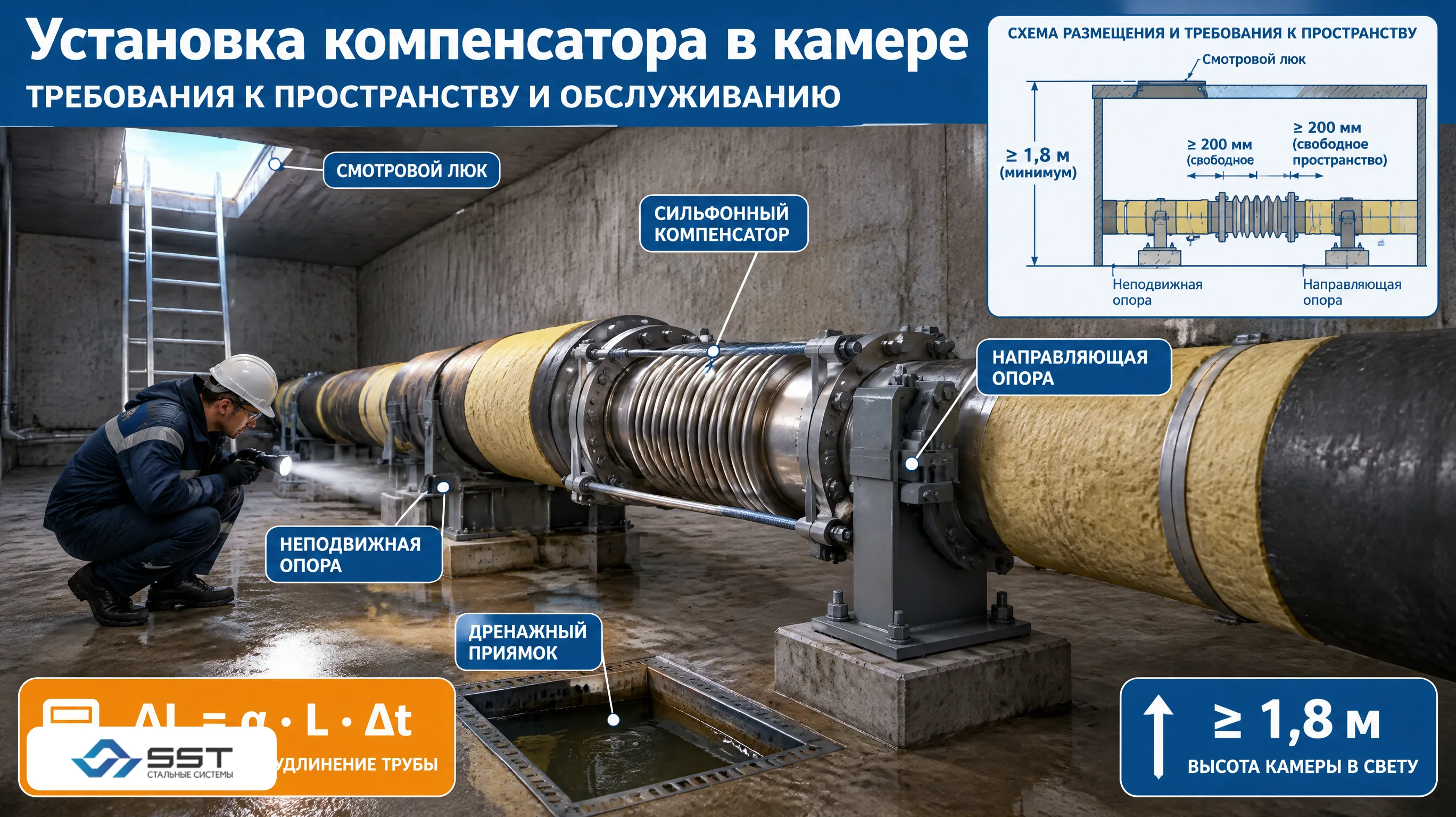

Камеру проектируют так, чтобы персонал мог свободно перемещаться и обслуживать узел. Высоту камеры в свету от пола до низа выступающих конструкций принимают не менее 1,8 м, ширину прохода вдоль трубопроводов — не менее 0,6 м. Для камер площадью более 6 м² предусматривают не менее двух люков, расположенных над свободными проходами.
Вокруг компенсатора оставляют свободное пространство на всю величину его рабочего хода плюс запас на осмотр. Если сильфон расположен вплотную к стенке, при срабатывании он упрётся в конструкцию, и компенсация прекратится — нагрузка перейдёт на сварные швы и опоры.
Размещение компенсатора, опор и направляющих
Компенсатор работает правильно только в связке с системой опор:
- Неподвижная опора фиксирует трубопровод и делит трассу на участки, каждый из которых компенсируется своим устройством.
- Направляющие опоры задают осевое перемещение и не дают трубе изгибаться в стороны.
- Скользящие опоры несут вес трубы и допускают её продольное перемещение.
Первую направляющую опору устанавливают на расстоянии не более 4·DN от компенсатора (для диаметров до 400 мм обычно не далее 1,5–2 м), чтобы исключить потерю устойчивости оси. Неподвижная опора и компенсатор должны лежать на одной оси с трубопроводом: перекос осей приводит к изгибу сильфона и преждевременному износу гофров.
Дренаж, вентиляция и гидроизоляция
Камера — подземное сооружение, поэтому в ней предусматривают:
- Дренажный приямок в полу для сбора и откачки воды.
- Гидроизоляцию стен и перекрытия, защищающую от грунтовых и поверхностных вод.
- Вентиляцию через люки или отдельные вентиляционные трубы — для удаления влаги и предотвращения конденсата на сильфоне и арматуре.
Застой воды у компенсатора провоцирует коррозию, а при отрицательных температурах — замерзание и повреждение узла.
Установка компенсатора в камере
Почему важен свободный ход
Температурное удлинение участка трубопровода, которое должен поглотить компенсатор, рассчитывают по формуле:
ΔL = α · L · Δt,
где:
- ΔL — расчётное удлинение участка, мм;
- α — коэффициент линейного расширения стали, 1,2·10⁻⁵ 1/°C;
- L — длина компенсируемого участка, м;
- Δt — разность между рабочей температурой теплоносителя и температурой монтажа, °C.
Пример: участок длиной 50 м, теплоноситель 130 °C, температура монтажа +10 °C. Тогда Δt = 120 °C, и
ΔL = 1,2·10⁻⁵ · 50 · 120 = 0,072 м = 72 мм.
Именно этот ход компенсатор должен пройти свободно, поэтому с обеих сторон сильфона оставляют запас пространства не менее расчётного хода плюс 20–30 % на монтажные допуски.
Ход компенсатора напрямую связан с его типоразмером. Осевые компенсаторы одной и той же строительной длины выпускаются с разной компенсирующей способностью, поэтому перед выбором камеры важно знать не только DN и давление PN, но и расчётное перемещение ΔL. Если фактическое удлинение превышает паспортную компенсирующую способность, сильфон работает с перегрузкой и быстро исчерпывает ресурс.
Минимальные расстояния в камере
| Параметр | Ориентировочное значение | | --- | --- | | Высота камеры в свету | не менее 1,8 м | | Ширина прохода вдоль труб | не менее 0,6 м | | Зазор от сильфона до стенки и конструкций | не менее расчётного хода плюс запас | | Расстояние до первой направляющей опоры | не более 4·DN | | Глубина дренажного приямка | 0,3–0,5 м |
Значения уточняются проектом под конкретный компенсатор и диаметр трубопровода.
Обслуживание компенсатора в камере
Периодичность осмотров
Осмотры тепловых сетей и камер проводят по графику предприятия в соответствии с ПТЭ ТЭ. Как правило, в отопительный период обход выполняют не реже одного раза в неделю, в межотопительный — не реже одного раза в месяц. Внеочередные осмотры проводят после аварий, гидравлических ударов и резких изменений режима.
Что проверять при осмотре
При осмотре компенсатора в камере контролируют:
- положение сильфона относительно опор и стенок, отсутствие защемления;
- состояние гофров — трещины, вмятины, коррозию, следы контакта гофров между собой;
- герметичность сварных швов и фланцевых соединений — следы подтёков и конденсата;
- состояние неподвижной и направляющих опор — крепёж, отсутствие смещений;
- наличие и отвод воды из дренажного приямка;
- целостность тепловой изоляции и антикоррозионного покрытия.
Результаты осмотра заносят в журнал обходов; обнаруженные дефекты устраняют в плановом порядке, а при риске аварии — немедленно.
Сезонные работы
Перед началом отопительного сезона камеры и компенсаторы осматривают в рамках подготовки к зиме: проверяют целостность изоляции, работу дренажа, герметичность люков и отсутствие воды. После окончания отопительного периода выполняют ревизию — фиксируют фактическое положение сильфона, состояние гофров и опор, намечают объём ремонта. Такая сезонность позволяет выявлять дефекты, накопленные за период работы, и устранять их до наступления нагрузок.
Типичные ошибки при установке в камере
Недостаточный зазор до стенки
Ошибка: компенсатор установлен вплотную к стенке или перегородке без учёта рабочего хода.
Последствия: при нагреве сильфон упирается в конструкцию, перестаёт компенсировать удлинение, нагрузка переходит на швы и опоры.
Устранение: проверять расчётный ход и оставлять зазор с запасом; при проектировании сверять габариты камеры с ходом компенсатора.
Отсутствие или неверная установка направляющих опор
Ошибка: направляющие опоры не установлены или поставлены слишком далеко от компенсатора.
Последствия: ось трубопровода теряет устойчивость, сильфон изгибается, гофры изнашиваются неравномерно.
Устранение: устанавливать первую направляющую опору на нормируемом расстоянии (не более 4·DN) и выдерживать соосность.
Затопление камеры
Ошибка: не работает дренаж, приямок переполнен, вода стоит у компенсатора.
Последствия: коррозия сильфона и арматуры, зимой — замерзание и повреждение узла.
Устранение: регулярно откачивать воду, следить за гидроизоляцией и вентиляцией.
Компенсатор недоступен для осмотра
Ошибка: камера спроектирована без свободных проходов, люки расположены не над проходами, узел закрыт конструкциями.
Последствия: осмотр невозможен, дефекты выявляются только после аварии.
Устранение: предусматривать проходы не менее 0,6 м и доступ ко всем элементам узла.
Практические рекомендации
- Перед установкой сверьте габариты камеры с расчётным ходом компенсатора и оставьте запас на монтажные допуски.
- Выдерживайте высоту камеры не менее 1,8 м и ширину проходов не менее 0,6 м.
- Устанавливайте первую направляющую опору не далее 4·DN от компенсатора и следите за соосностью.
- Обеспечьте свободный ход сильфона — зазор до стенок и конструкций должен быть не меньше расчётного удлинения плюс запас.
- Организуйте дренажный приямок и следите за его состоянием, не допускайте застоя воды у узла.
- Проводите осмотры по графику ПТЭ ТЭ и заносите результаты в журнал.
- Контролируйте состояние гофров, сварных швов и опор при каждом осмотре.
- Храните проектную документацию и паспорт компенсатора в доступе для обслуживающего персонала.
Краткие выводы
Камера — это не просто укрытие для компенсатора, а рабочий узел, в котором сильфон, опоры и свободное пространство образуют единую систему. Правильные габариты и расстановка опор обеспечивают свободный ход компенсатора, а доступность узла позволяет вовремя выявлять дефекты. Недостаточный зазор, отсутствие направляющих опор и затопление камеры — главные причины преждевременного выхода компенсаторов из строя. Регулярный осмотр по графику и устранение дефектов на ранней стадии продлевают срок службы узла.
Вопросы по теме
Какая минимальная высота камеры для компенсатора?
Высоту камеры в свету от пола до низа выступающих конструкций принимают не менее 1,8 м. Точное значение определяет проект с учётом диаметра трубопровода, количества ниток и размещения арматуры.
На каком расстоянии от компенсатора ставить направляющую опору?
Первую направляющую опору устанавливают на расстоянии не более 4·DN от компенсатора, обычно в пределах 1,5–2 м для диаметров до 400 мм. Это исключает потерю устойчивости оси трубопровода и изгиб сильфона.
Как часто осматривать компенсатор в камере?
Осмотры проводят по графику предприятия в соответствии с ПТЭ ТЭ: в отопительный период, как правило, не реже одного раза в неделю, в межотопительный — не реже одного раза в месяц. Внеочередные осмотры выполняют после аварий и гидравлических ударов.
Компания «Стальные Системы» производит сильфонные компенсаторы и помогает с подбором узлов и расчётом их размещения в камерах тепловых сетей.
Список литературы
- СП 124.13330.2012. Тепловые сети. Актуализированная редакция СНиП 41-02-2003. — М.: Минрегион России, 2012. — 78 с.
- ГОСТ 32935-2014. Компенсаторы сильфонные для тепловых сетей. Общие технические условия. — М.: Стандартинформ, 2015. — 32 с.
- СП 61.13330.2012. Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003. — М.: Минрегион России, 2012. — 52 с.
- Правила технической эксплуатации тепловых энергоустановок. — М.: Изд-во НЦ ЭНАС, 2004. — 168 с.
- Соколов Е. Я. Теплофикация и тепловые сети: учебник для вузов. — М.: Издательство МЭИ, 2001. — 472 с.
- Манюк В. И., Каплинский Я. И., Хиж Э. Б. и др. Наладка и эксплуатация водяных тепловых сетей: справочник. — М.: Стройиздат, 1988. — 432 с.
