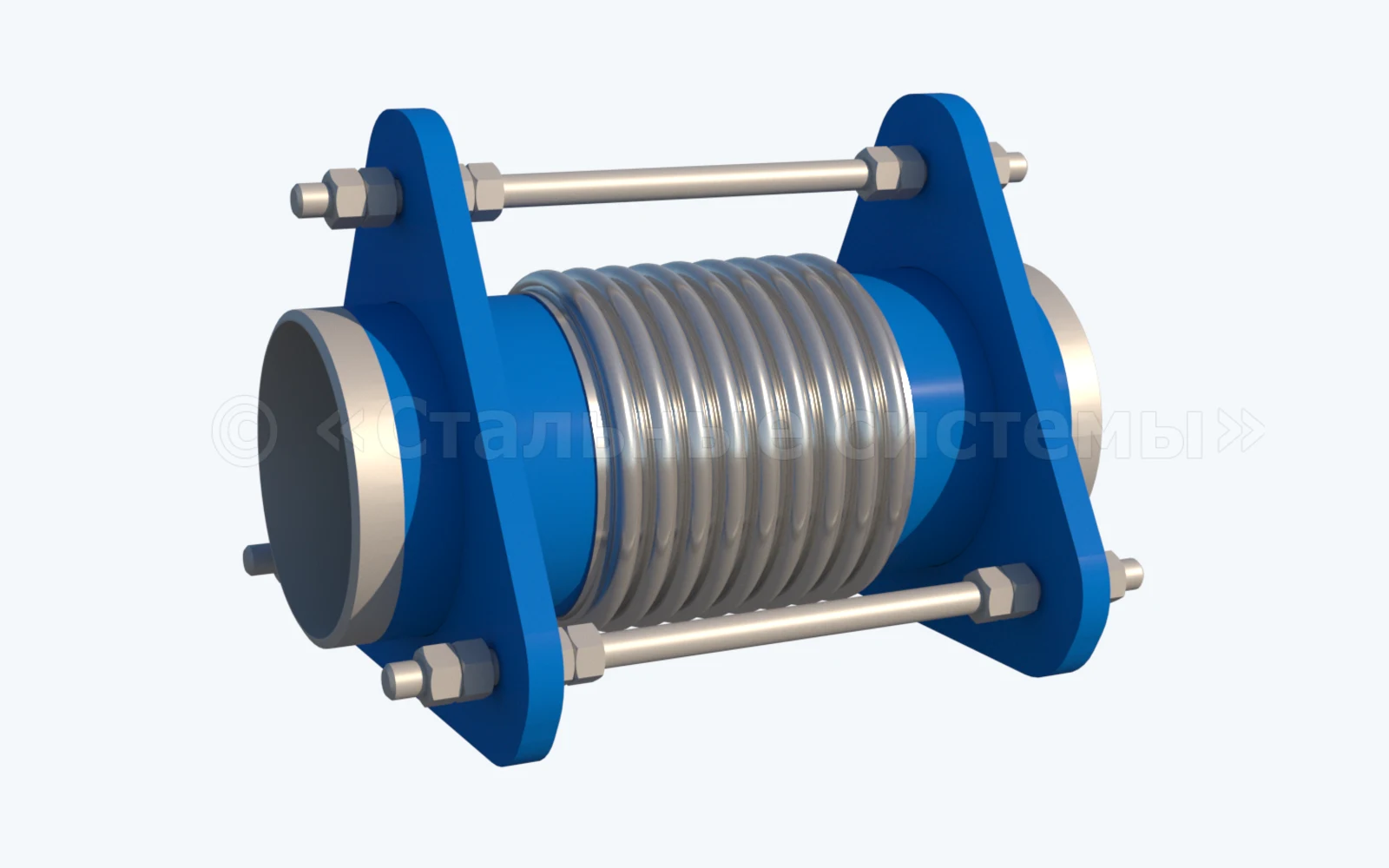

Компенсатор сильфонный антивибрационный КСА

АНТИВИБРАЦИОННЫЙ

Компенсатор сильфонный антивибрационный КСА

КСА — компенсатор сильфонный антивибрационный, предназначен для гашения вибраций и пульсаций в трубопроводных системах. Устанавливается на выходе насосов, компрессоров и другого вибрирующего оборудования.

DN, мм: 15–1200PN, кгс/см²: 6–40Виброгашение: до 95% амплитудыРабочая температура, °С: от −60 до +400

Запросить цену Вернуться в каталог

Нормативные документы: ГОСТ 27036-86, ТУ 28.14.20-002-05838251-2020

Назначение и преимущества

КСА — компенсатор сильфонный антивибрационный, предназначен для гашения вибраций и пульсаций в трубопроводных системах. Устанавливается на выходе насосов, компрессоров и другого вибрирующего оборудования.

Эффективное гашение вибраций до 95%
Снижение шума в трубопроводной системе
Защита оборудования от вибрационных нагрузок
Компактные размеры

Сферы применения

Компенсаторы КСА применяются в следующих отраслях:

Насосные станцииКомпрессорныеХолодильные установкиСудовые системы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры КСА

Параметр	Значение
DN, мм	15–1200
PN, кгс/см²	6–40
Виброгашение	до 95% амплитуды
Рабочая температура, °С	от −60 до +400
Рабочая среда	Вода, масло, газ, хладагенты
Материал сильфона	08Х18Н10Т
Частотный диапазон	5–500 Гц

ТАБЛИЦА ТИПОРАЗМЕРОВ

Типоразмерный ряд КСА

Техническая таблица для подготовки запроса на подбор под конкретный проект.

Наименование	DN	PN	Ход, мм	D×S, мм
Компенсатор сильфонный антивибрационный КСА 100-16-60	100	16	60	108×4
Компенсатор сильфонный антивибрационный КСА 125-16-100	125	16	100	133×4
Компенсатор сильфонный антивибрационный КСА 150-16-100	150	16	100	159×5
Компенсатор сильфонный антивибрационный КСА 200-16-100	200	16	100	219×6
Компенсатор сильфонный антивибрационный КСА 250-16-100	250	16	100	273×7
Компенсатор сильфонный антивибрационный КСА 300-16-100	300	16	100	325×7
Компенсатор сильфонный антивибрационный КСА 350-16-100	350	16	100	377×7
Компенсатор сильфонный антивибрационный КСА 400-16-100	400	16	100	426×8
Компенсатор сильфонный антивибрационный КСА 50-16-60	50	16	60	57×4
Компенсатор сильфонный антивибрационный КСА 500-16-160	500	16	160	530×8
Компенсатор сильфонный антивибрационный КСА 600-16-180	600	16	180	630×8
Компенсатор сильфонный антивибрационный КСА 65-16-60	65	16	60	76×4
Компенсатор сильфонный антивибрационный КСА 700-16-180	700	16	180	720×8
Компенсатор сильфонный антивибрационный КСА 80-16-60	80	16	60	89×4
Компенсатор сильфонный антивибрационный КСА 800-16-180	800	16	180	820×9

ДОКУМЕНТЫ

Технические материалы и сертификаты

Паспорт изделияPDF / DOCФайл пока не добавлен

Сертификат ГОСТДокумент соответствияСмотреть сертификаты →ТР ТСДекларация соответствияСмотреть ТР ТС →Опросный листДля точного инженерного подбораЗаполнить опросный лист →

СЛЕДУЮЩИЙ ШАГ

Нужен подбор именно под ваши параметры?

Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.

Отправить запрос Калькулятор Опросный лист
