ОСЕВОЙ ВЫСОКОГО ДАВЛЕНИЯ

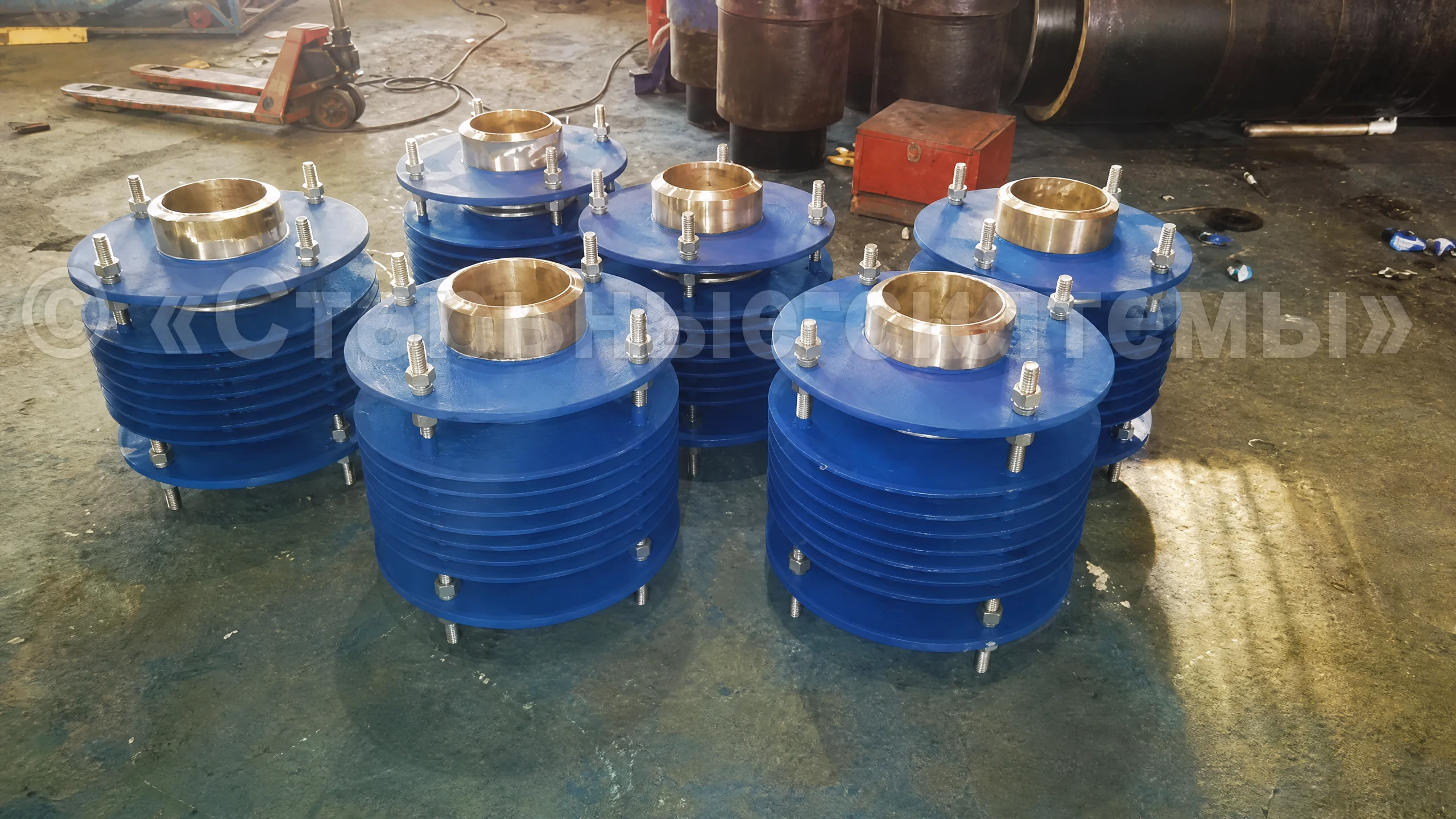

Компенсатор сильфонный осевой высокого давления КСО.ВД

КСО.ВД — компенсатор сильфонный осевой для трубопроводов высокого давления. Многослойный сильфон и усиленная конструкция обеспечивают работу при давлении до 63 кгс/см² и выше.

DN, мм: 15–600PN, кгс/см²: 40–150Осевой ход, мм: 10–100Рабочая температура, °С: от −60 до +550

Запросить цену Вернуться в каталог

Нормативные документы: ГОСТ 27036-86, ГОСТ 32935, ТУ 28.14.20-002-05838251-2020

Назначение и преимущества

Работа при давлении до 150 кгс/см²
Многослойный сильфон повышенной прочности
Гидравлические испытания каждого изделия
Расчёт на прочность по ГОСТ

Сферы применения

Компенсаторы КСО.ВД применяются в следующих отраслях:

НефтехимияЭнергетикаТехнологические трубопроводыНПЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры КСО.ВД

Параметр	Значение
DN, мм	15–600
PN, кгс/см²	40–150
Осевой ход, мм	10–100
Рабочая температура, °С	от −60 до +550
Рабочая среда	Пар, газ, вода, нефтепродукты
Материал сильфона	08Х18Н10Т, 12Х18Н10Т
Количество слоёв	3–5
Испытательное давление	1,5×Pраб

ТАБЛИЦА ТИПОРАЗМЕРОВ

Типоразмерный ряд КСО.ВД

Техническая таблица для подготовки запроса на подбор под конкретный проект.

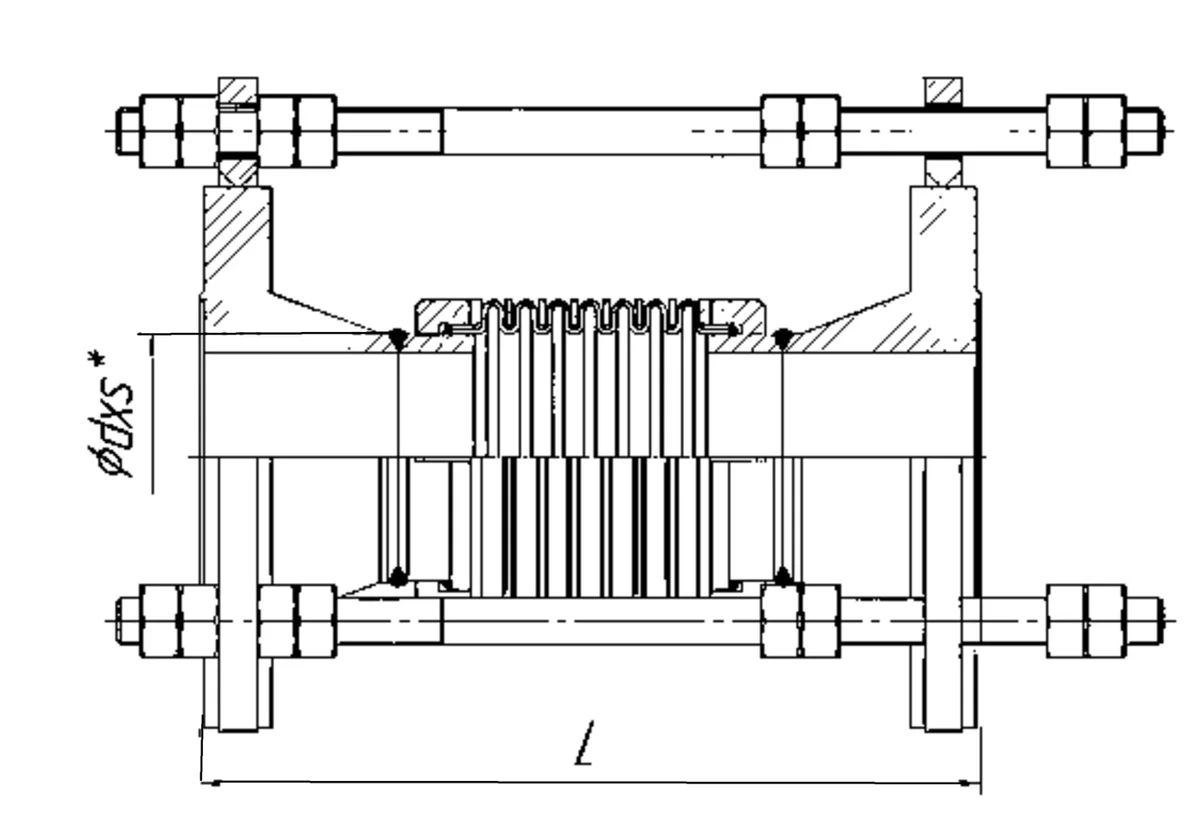

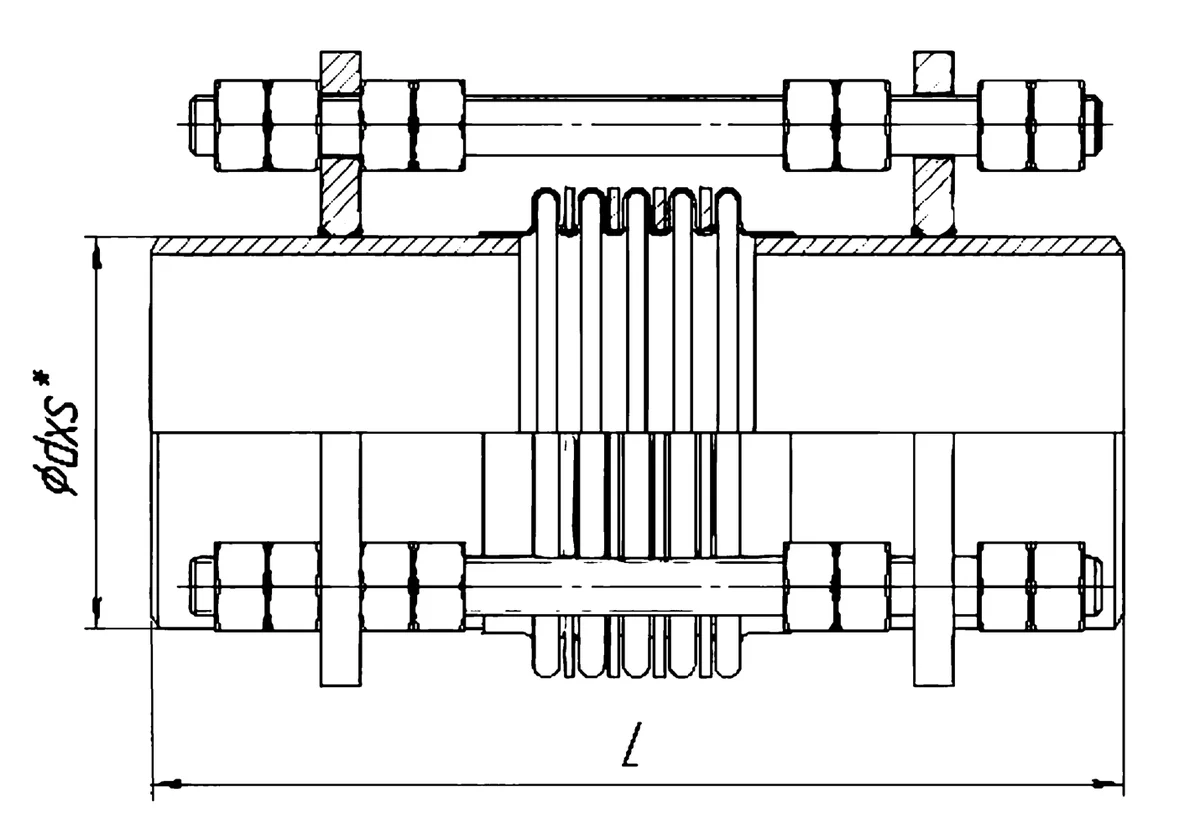

Наименование	DN	PN	Ход, мм	L, мм
Компенсатор сильфонный осевой высокого давления КСО.ВД 100-40-60	100	40	60	510
Компенсатор сильфонный осевой высокого давления КСО.ВД 100-40-90	100	40	90	640
Компенсатор сильфонный осевой высокого давления КСО.ВД 100-63-60	100	63	60	570
Компенсатор сильфонный осевой высокого давления КСО.ВД 100-63-90	100	63	90	695
Компенсатор сильфонный осевой высокого давления КСО.ВД 125-40-60	125	40	60	560
Компенсатор сильфонный осевой высокого давления КСО.ВД 125-40-90	125	40	90	670
Компенсатор сильфонный осевой высокого давления КСО.ВД 125-63-60	125	63	60	590
Компенсатор сильфонный осевой высокого давления КСО.ВД 125-63-90	125	63	90	710
Компенсатор сильфонный осевой высокого давления КСО.ВД 150-40-60	150	40	60	580
Компенсатор сильфонный осевой высокого давления КСО.ВД 150-40-90	150	40	90	690
Компенсатор сильфонный осевой высокого давления КСО.ВД 150-63-60	150	63	60	610
Компенсатор сильфонный осевой высокого давления КСО.ВД 150-63-90	150	63	90	735
Компенсатор сильфонный осевой высокого давления КСО.ВД 200-40-60	200	40	60	620
Компенсатор сильфонный осевой высокого давления КСО.ВД 200-40-90	200	40	90	745
Компенсатор сильфонный осевой высокого давления КСО.ВД 200-63-60	200	63	60	615
Компенсатор сильфонный осевой высокого давления КСО.ВД 200-63-90	200	63	90	740
Компенсатор сильфонный осевой высокого давления КСО.ВД 250-40-60	250	40	60	630
Компенсатор сильфонный осевой высокого давления КСО.ВД 250-40-90	250	40	90	770
Компенсатор сильфонный осевой высокого давления КСО.ВД 250-63-60	250	63	60	620
Компенсатор сильфонный осевой высокого давления КСО.ВД 250-63-90	250	63	90	760
Компенсатор сильфонный осевой высокого давления КСО.ВД 300-40-60	300	40	60	695
Компенсатор сильфонный осевой высокого давления КСО.ВД 300-40-90	300	40	90	790
Компенсатор сильфонный осевой высокого давления КСО.ВД 300-63-60	300	63	60	680
Компенсатор сильфонный осевой высокого давления КСО.ВД 300-63-90	300	63	90	795
Компенсатор сильфонный осевой высокого давления КСО.ВД 350-40-60	350	40	60	715
Компенсатор сильфонный осевой высокого давления КСО.ВД 350-40-90	350	40	90	835
Компенсатор сильфонный осевой высокого давления КСО.ВД 350-63-60	350	63	60	720
Компенсатор сильфонный осевой высокого давления КСО.ВД 350-63-90	350	63	90	820
Компенсатор сильфонный осевой высокого давления КСО.ВД 50-40-60	50	40	60	480
Компенсатор сильфонный осевой высокого давления КСО.ВД 50-40-90	50	40	90	610
Компенсатор сильфонный осевой высокого давления КСО.ВД 50-63-60	50	63	60	490
Компенсатор сильфонный осевой высокого давления КСО.ВД 50-63-90	50	63	90	630
Компенсатор сильфонный осевой высокого давления КСО.ВД 65-40-60	65	40	60	510
Компенсатор сильфонный осевой высокого давления КСО.ВД 65-40-90	65	40	90	635
Компенсатор сильфонный осевой высокого давления КСО.ВД 65-63-60	65	63	60	515
Компенсатор сильфонный осевой высокого давления КСО.ВД 65-63-90	65	63	90	660
Компенсатор сильфонный осевой высокого давления КСО.ВД 80-40-60	80	40	60	520
Компенсатор сильфонный осевой высокого давления КСО.ВД 80-40-90	80	40	90	640
Компенсатор сильфонный осевой высокого давления КСО.ВД 80-63-60	80	63	60	565
Компенсатор сильфонный осевой высокого давления КСО.ВД 80-63-90	80	63	90	695

ДОКУМЕНТЫ

Технические материалы и сертификаты

Паспорт изделияPDF / DOCФайл пока не добавлен

Сертификат ГОСТДокумент соответствияСмотреть сертификаты →ТР ТСДекларация соответствияСмотреть ТР ТС →Опросный листДля точного инженерного подбораЗаполнить опросный лист →

СЛЕДУЮЩИЙ ШАГ

Нужен подбор именно под ваши параметры?

Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
