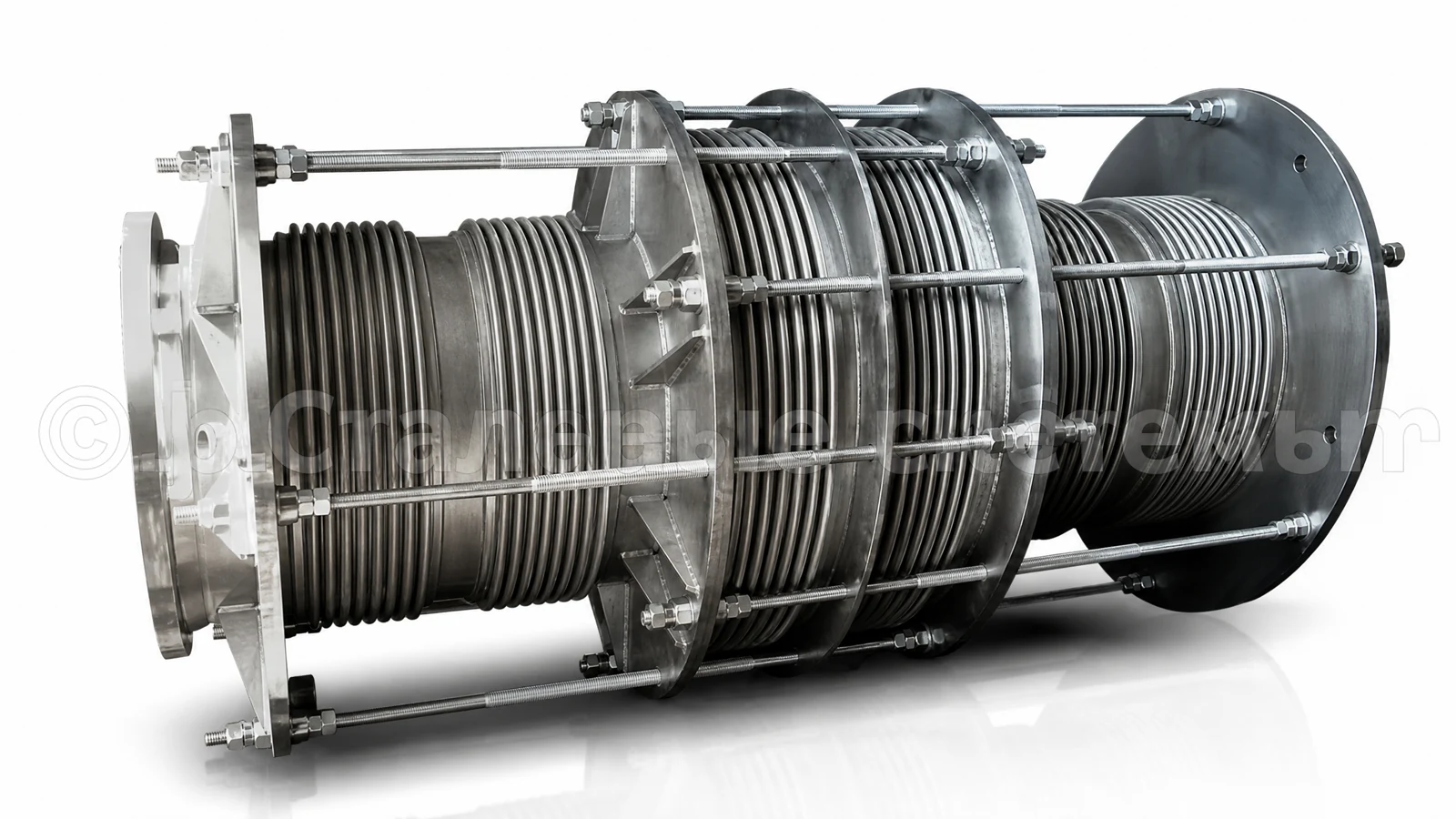

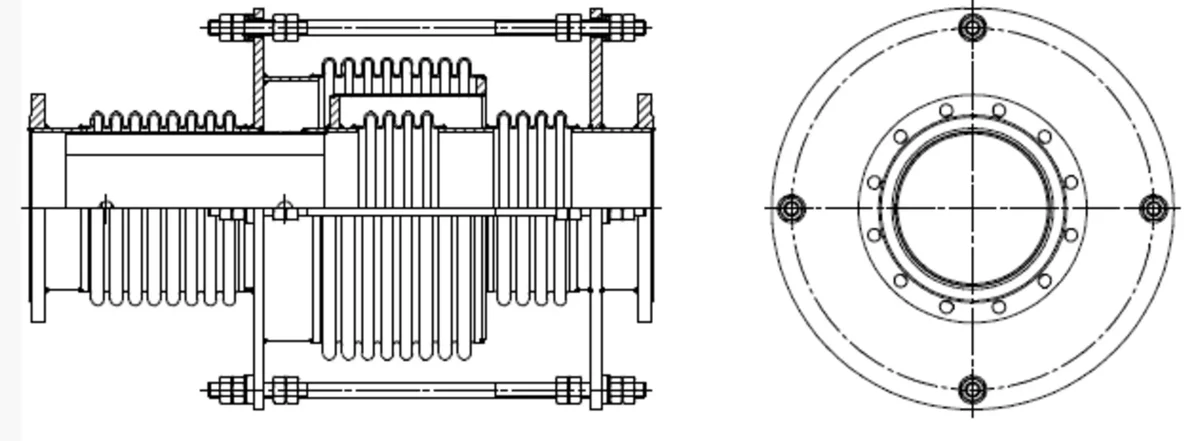

СКР — сильфонный компенсатор разгруженного типа. Конструкция с внутренним ограничителем полностью разгружает неподвижные опоры от распорного усилия внутреннего давления.
Осевой компенсатор с наружным защитным кожухом ОПК предназначен для подземной бесканальной и канальной прокладки. Кожух защищает сильфон от механических повреждений грунтом и обеспечивает дополнительную безопасность при эксплуатации.
Компенсаторы ОПК применяются в следующих отраслях:
| Параметр | Значение |
|---|---|
| DN, мм | 100–1400 |
| PN, кгс/см² | 16–25 |
| Осевой ход, мм | 50–200 |
| Рабочая температура, °С | от −60 до +550 |
| Рабочая среда | Вода, пар |
| Материал сильфона | 08Х18Н10Т |
| Тип | Разгруженный от распорного усилия |
Техническая таблица для подготовки запроса на подбор под конкретный проект.

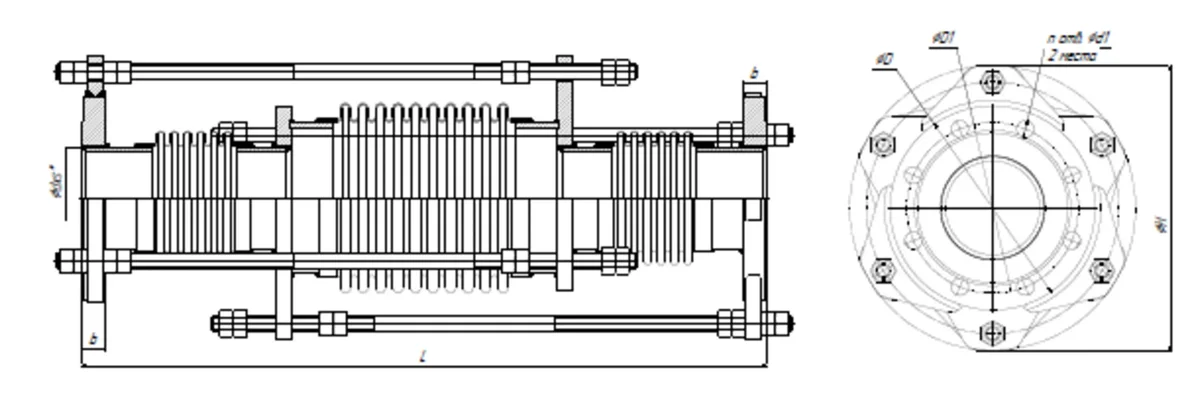

| Наименование | DN | PN | Темп., °С | Осевой ход, мм | L, мм |
|---|---|---|---|---|---|
| СКР 300-25-150 | 300 | 25 | 150 | О (±3) | 952 |
| СКР 400-16-110 | 400 | 16 | 110 | О (-8) | 1470 |
| СКР 500-25-200 | 500 | 25 | 200 | О (±6) | 777 |
| СКР 600-10-70 | 600 | 10 | 70 | О (±2) | 1070 |
| СКР 700-25-200 | 700 | 25 | 200 | О (±10) | 1566 |
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
