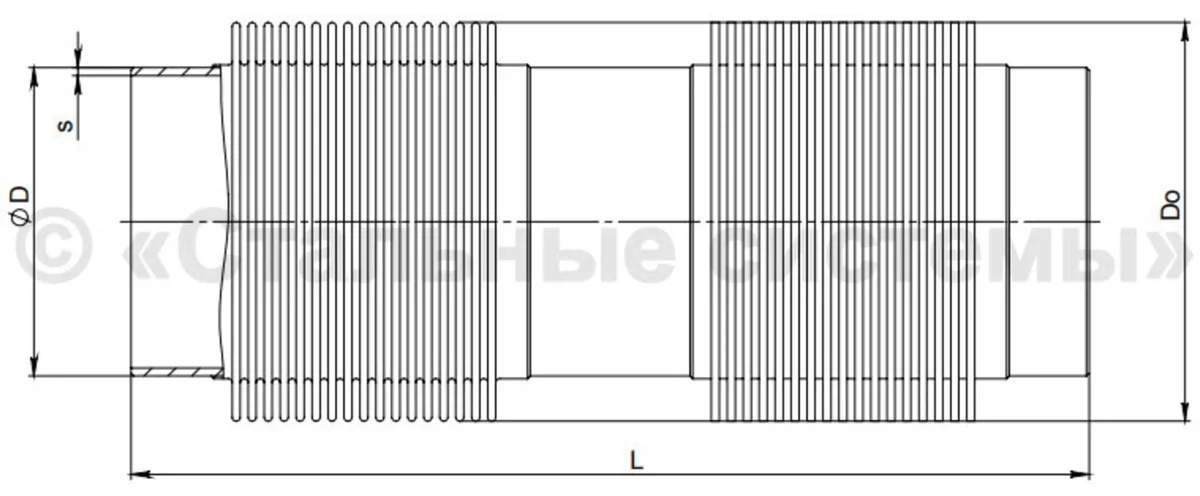

Компенсатор сильфонный универсальный КСУ — дополнительное изображение 1

УНИВЕРСАЛЬНЫЙ

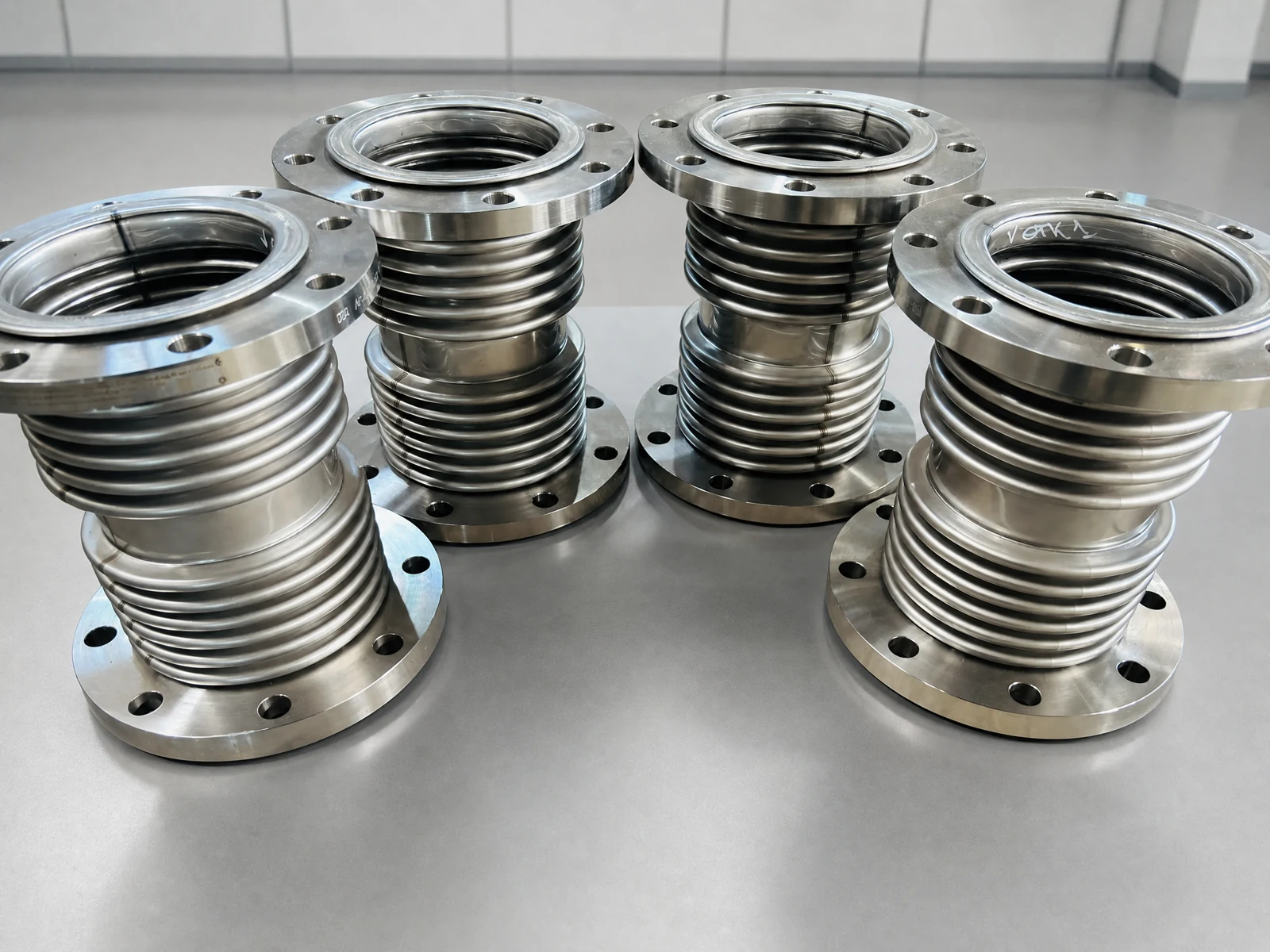

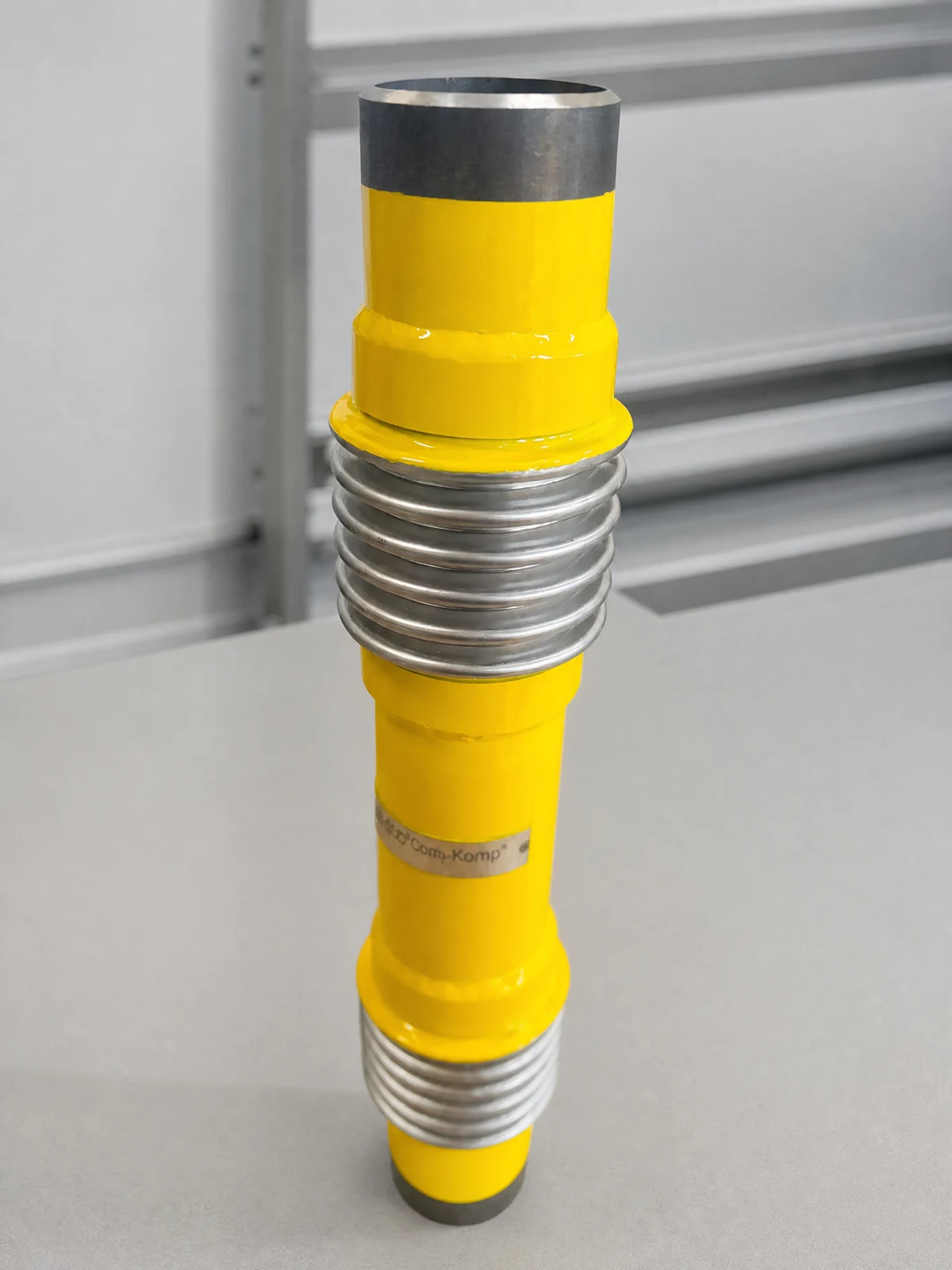

Компенсатор сильфонный универсальный КСУ

Компенсатор сильфонный универсальный КСУ компенсирует перемещения во всех направлениях: осевые, сдвиговые и угловые. Применяется в сложных узлах с комбинированными нагрузками.

DN, мм: 15–5000PN, кгс/см²: вакуум–150Осевой ход, мм: до 500Сдвиг, мм: до 200

Запросить цену Вернуться в каталог

Нормативные документы: ГОСТ 27036-86, ГОСТ 32935, ТУ 28.14.20-002-05838251-2020

Назначение и преимущества

Компенсация всех типов перемещений одновременно
Максимальный диапазон DN до 5000 мм
Индивидуальное проектирование под задачу
Работа в экстремальных условиях

Сферы применения

Компенсаторы КСУ применяются в следующих отраслях:

ЭнергетикаНефтехимияСудостроениеСложные промышленные узлы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры КСУ

Параметр	Значение
DN, мм	15–5000
PN, кгс/см²	вакуум–150
Осевой ход, мм	до 500
Сдвиг, мм	до 200
Угловое перемещение	до ±15°
Рабочая температура, °С	от −250 до +950
Материал сильфона	08Х18Н10Т, Inconel

ТАБЛИЦА ТИПОРАЗМЕРОВ

Типоразмерный ряд КСУ

Техническая таблица для подготовки запроса на подбор под конкретный проект.

Наименование	DN	PN	Осевой ход	Сдвиг	Поворот
Компенсатор сильфонный универсальный КСУ 50-16-40-40-20	50	16	±40	±40	±20
Компенсатор сильфонный универсальный КСУ 65-16-40-40-20	65	16	±40	±40	±20
Компенсатор сильфонный универсальный КСУ 80-16-40-40-20	80	16	±40	±40	±20
Компенсатор сильфонный универсальный КСУ 100-16-50-40-20	100	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ 125-16-50-40-20	125	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ 150-16-50-40-20	150	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ 200-16-50-40-20	200	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ 250-16-60-40-20	250	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ 300-16-60-40-20	300	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ 350-16-60-40-20	350	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ 400-16-60-40-20	400	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ 500-16-80-40-20	500	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ 600-16-80-40-20	600	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ 700-16-80-40-20	700	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ 800-16-80-40-20	800	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ 900-16-80-40-20	900	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ 1000-16-80-40-20	1000	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 50-16-40-40-20	50	16	±40	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 65-16-40-40-20	65	16	±40	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 80-16-40-40-20	80	16	±40	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 100-16-50-40-20	100	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 125-16-50-40-20	125	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 150-16-50-40-20	150	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 200-16-50-40-20	200	16	±50	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 250-16-60-40-20	250	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 300-16-60-40-20	300	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 350-16-60-40-20	350	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 400-16-60-40-20	400	16	±60	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 500-16-80-40-20	500	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 600-16-80-40-20	600	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 700-16-80-40-20	700	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 800-16-80-40-20	800	16	±80	±40	±20
Компенсатор сильфонный универсальный КСУ.Ф 1000-16-80-40-20	1000	16	±80	±40	±20

ДОКУМЕНТЫ

Технические материалы и сертификаты

Паспорт изделияPDF / DOCФайл пока не добавлен

Сертификат ГОСТДокумент соответствияСмотреть сертификаты →ТР ТСДекларация соответствияСмотреть ТР ТС →Опросный листДля точного инженерного подбораЗаполнить опросный лист →

СЛЕДУЮЩИЙ ШАГ

Нужен подбор именно под ваши параметры?

Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
