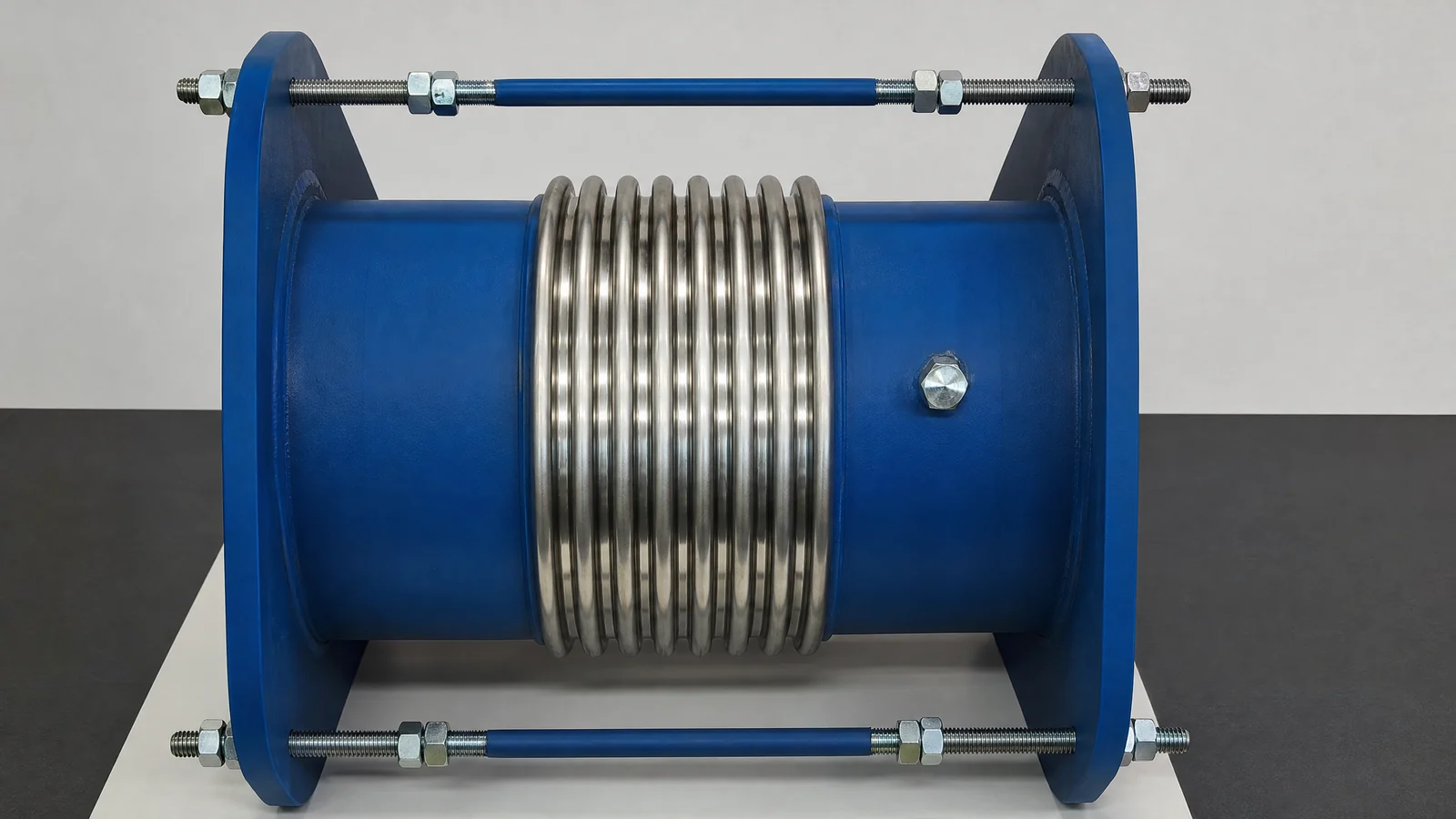

КСА — компенсатор сильфонный антивибрационный, предназначен для гашения вибраций и пульсаций в трубопроводных системах. Устанавливается на выходе насосов, компрессоров и другого вибрирующего оборудования.
КСА — компенсатор сильфонный антивибрационный, предназначен для гашения вибраций и пульсаций в трубопроводных системах. Устанавливается на выходе насосов, компрессоров и другого вибрирующего оборудования.
Компенсаторы КСА применяются в следующих отраслях:
| Параметр | Значение |
|---|---|
| DN, мм | 15–1200 |
| PN, кгс/см² | 6–40 |
| Виброгашение | до 95% амплитуды |
| Рабочая температура, °С | от −60 до +400 |
| Рабочая среда | Вода, масло, газ, хладагенты |
| Материал сильфона | 08Х18Н10Т |
| Частотный диапазон | 5–500 Гц |
Техническая таблица для подготовки запроса на подбор под конкретный проект.
| DN | PN | Ход, мм | D×S, мм | L, мм |
|---|---|---|---|---|
| 25 | 16 | — | 32×3 | 120 |
| 50 | 16 | — | 57×3,5 | 150 |
| 80 | 16 | — | 89×4 | 180 |
| 100 | 16 | — | 108×4 | 200 |
| 150 | 16 | — | 159×6 | 240 |
| 200 | 16 | — | 219×6 | 280 |
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
