КОМПЕНСАТОР СИЛЬФОННЫЙ ФЛАНЦЕВЫЙ
Компенсатор сильфонный осевой фланцевый КСО.Ф 100-16-60
Осевой сильфонный компенсатор фланцевый КСО.Ф 100-16-60 предназначен для компенсации температурных удлинений, снятия вибрационных нагрузок и предотвращения разрушения трубопроводных систем. Данный тип компенсаторов широко применяется в тепловых сетях, системах горячего и холодного водоснабжения, а также в технологических трубопроводах промышленных предприятий.
Условный диаметр (Ду), мм: 100Условное давление (Ру), МПа (кгс/см²): 1.6 (16)Компенсирующая способность, мм: ±60Количество волн сильфона: 12
ХАРАКТЕРИСТИКИ
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный диаметр (Ду), мм | 100 |
| Условное давление (Ру), МПа (кгс/см²) | 1.6 (16) |
| Компенсирующая способность, мм | ±60 |
| Количество волн сильфона | 12 |
| Строительная длина, мм | 350 |
| Наружный диаметр патрубка, мм | 108 |
| Масса, кг | 14.5 |
| Тип присоединения | Фланцевое (ГОСТ 33259-2015) |

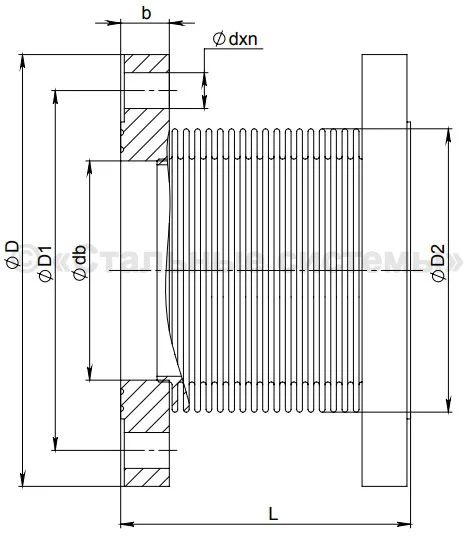

| Присоединительные размеры | По ГОСТ 33259-2015, исп. B |
ТАБЛИЦА ТИПОРАЗМЕРОВ
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая среда | Вода, пар, газ, нефтепродукты |
| Температура рабочей среды, °C | От -40 до +400 |
| Климатическое исполнение | У1, ХЛ1 по ГОСТ 15150-69 |
| Сейсмостойкость | До 9 баллов по шкале MSK-64 |
| Назначенный срок службы, лет | Не менее 30 |
ДОКУМЕНТЫ
Технические материалы и сертификаты
СЛЕДУЮЩИЙ ШАГ
Нужен подбор именно под ваши параметры?
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
