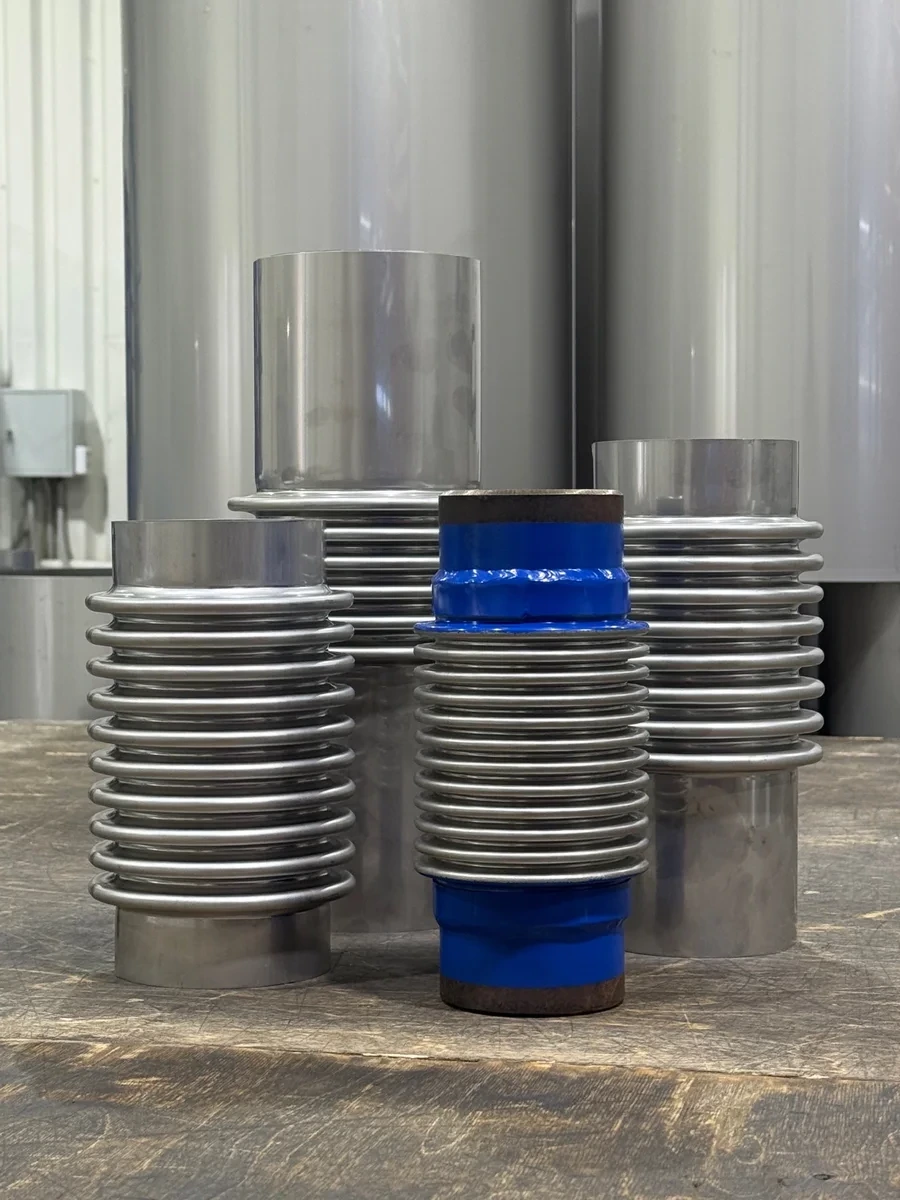

Компенсатор сильфонный осевой КСО — дополнительное изображение 2

ОСЕВОЙ КОМПЕНСАТОР

Компенсатор сильфонный осевой КСО

Компенсатор сильфонный осевой КСО — это герметичное устройство, в котором рабочие перемещения воспринимает металлический гофрированный сильфон. Предназначен для компенсации температурных деформаций трубопроводов. Наиболее распространённый тип компенсатора для тепловых сетей и промышленных трубопроводов.

DN, мм: 15–3000PN, кгс/см²: вакуум–150Осевой ход, мм: 25–500Рабочая температура, °С: от −250 до +950

Запросить цену Вернуться в каталог

Нормативные документы: ГОСТ 27036-86, ГОСТ 32935, ТУ 28.14.20-002-05838251-2020

Назначение и преимущества

Компенсатор сильфонный осевой КСО — это герметичное устройство, в котором рабочие перемещения воспринимает металлический гофрированный сильфон. Предназначен для компенсации температурных деформаций трубопроводов. Наиболее распространённый тип компенсатора для тепловых сетей и промышленных трубопроводов.

Полная герметичность — отсутствие утечек рабочей среды
Не требует обслуживания в течение всего срока эксплуатации
Компенсация осевых температурных перемещений
Широкий диапазон DN от 15 до 3000 мм
Комплект документации: паспорт, сертификат, протокол испытаний

Сферы применения

Компенсаторы КСО применяются в следующих отраслях:

Тепловые сетиЭнергетикаНефтехимияПромышленные объектыКотельные

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры КСО

Параметр	Значение
DN, мм	15–3000
PN, кгс/см²	вакуум–150
Осевой ход, мм	25–500
Рабочая температура, °С	от −250 до +950
Рабочая среда	Пар, газ, вода, нефть, трансформаторное масло, криогенная среда
Материал сильфона	08Х18Н10Т (AISI 321)
Материал патрубков	Ст20, 09Г2С
Срок службы	до 30 лет

ТАБЛИЦА ТИПОРАЗМЕРОВ

Типоразмерный ряд КСО

Техническая таблица для подготовки запроса на подбор под конкретный проект.

DN	PN	Ход, мм	D×S, мм	L, мм
32	16	50	38×3	150
40	16	50	45×3	160
50	16	60	57×3,5	180
50	25	60	57×3,5	180
65	16	70	76×3,5	190
80	16	80	89×4	200
100	16	100	108×4	220
125	16	100	133×4	240
150	16	100	159×6	260
200	16	100	219×6	290
250	16	100	273×6	320
300	16	100	325×7	350
350	16	100	377×8	380
400	16	100	426×8	410
500	16	100	530×8	460
600	16	100	630×8	510
700	16	100	720×9	560
800	16	100	820×9	610
1000	16	100	1020×10	710

ДОКУМЕНТЫ

Технические материалы и сертификаты

Паспорт изделияPDF / DOCФайл пока не добавлен

Сертификат ГОСТДокумент соответствияСмотреть сертификаты →ТР ТСДекларация соответствияСмотреть ТР ТС →Опросный листДля точного инженерного подбораЗаполнить опросный лист →
