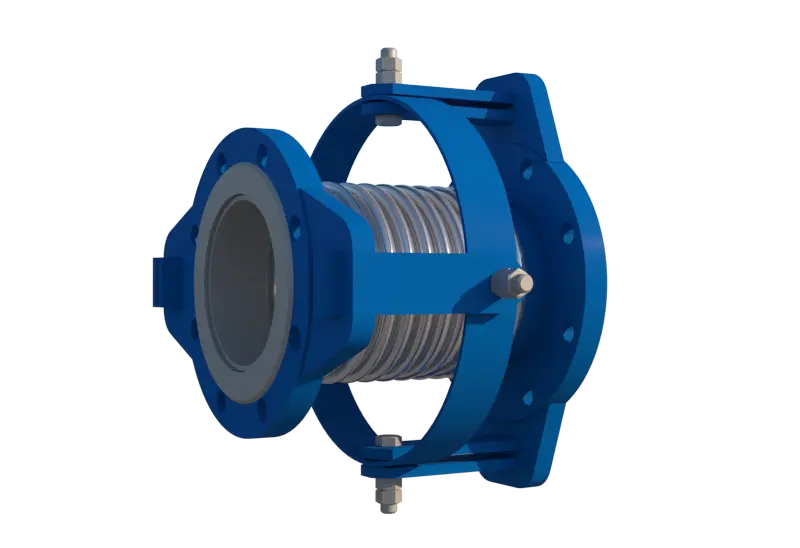

КСП.К — компенсатор сильфонный поворотный карданного типа. Воспринимает угловые перемещения в двух плоскостях одновременно благодаря карданному шарниру.
КСП.К — компенсатор сильфонный поворотный карданного типа. Воспринимает угловые перемещения в двух плоскостях одновременно благодаря карданному шарниру.
Компенсаторы КСП.К применяются в следующих отраслях:
| Параметр | Значение |
|---|---|
| DN, мм | 50–1200 |
| PN, кгс/см² | 16–25 |
| Угловое перемещение | до ±15° в двух плоскостях |
| Рабочая температура, °С | от −60 до +550 |
| Рабочая среда | Пар, газ, вода |
| Материал сильфона | 08Х18Н10Т |
| Карданный шарнир | Сталь 09Г2С |
Техническая таблица для подготовки запроса на подбор под конкретный проект.

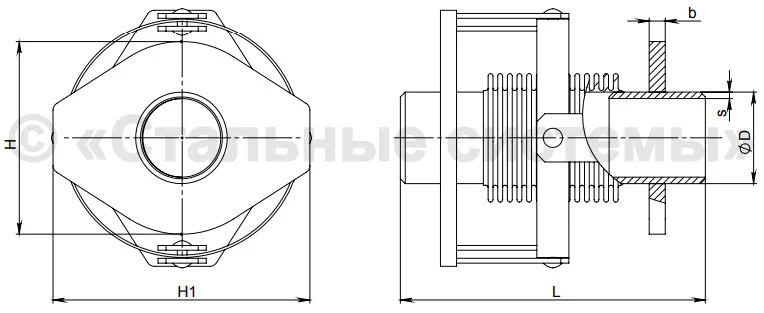

| DN | PN | Ход, мм | D×S, мм | L, мм |
|---|---|---|---|---|
| 50 | 16 | ±10° | 57×3,5 | 220 |
| 100 | 16 | ±12° | 108×4 | 280 |
| 200 | 16 | ±12° | 219×6 | 400 |
| 300 | 16 | ±15° | 325×7 | 500 |
| 400 | 16 | ±15° | 426×8 | 580 |
| 500 | 16 | ±15° | 530×8 | 660 |
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
