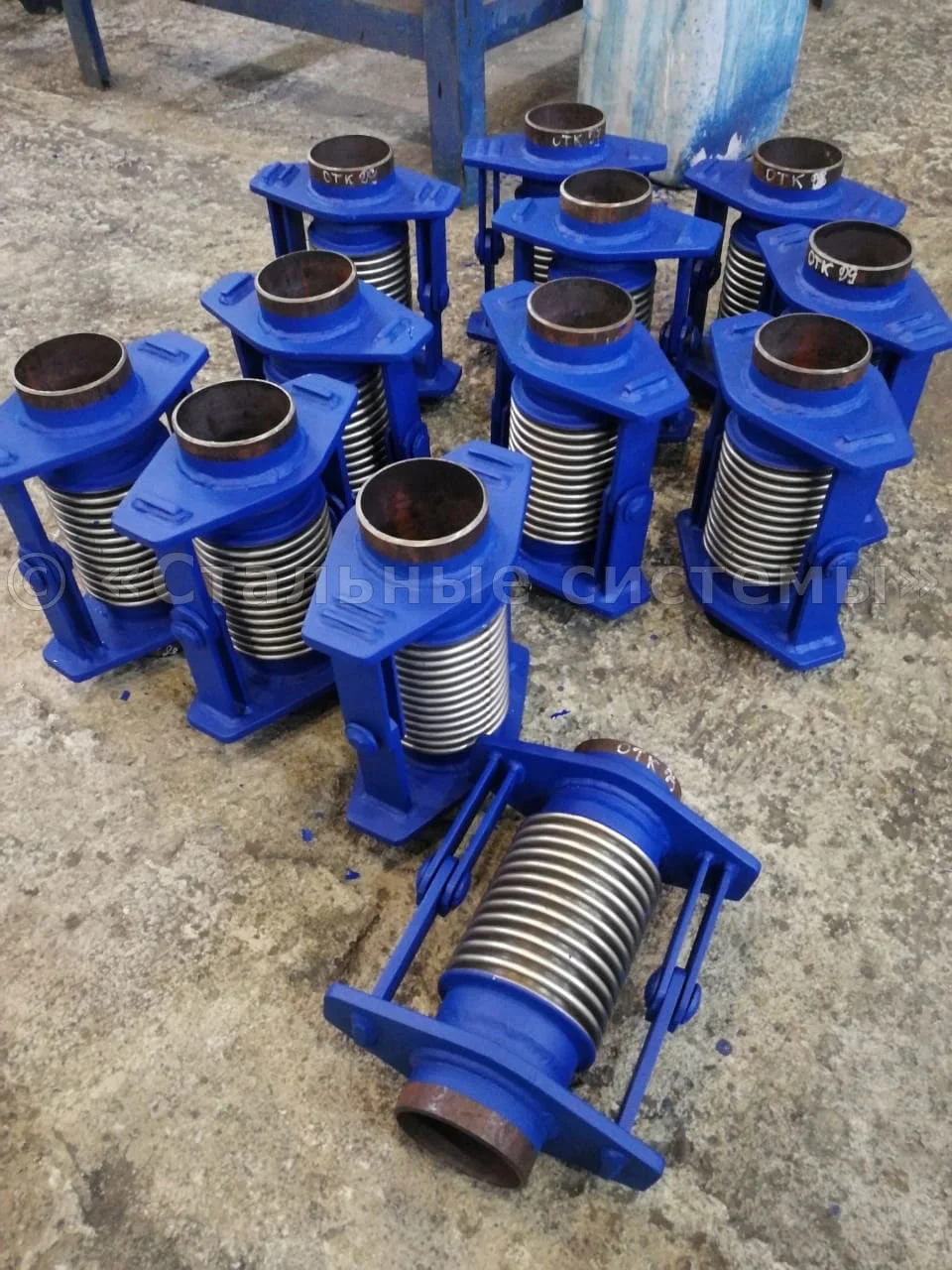

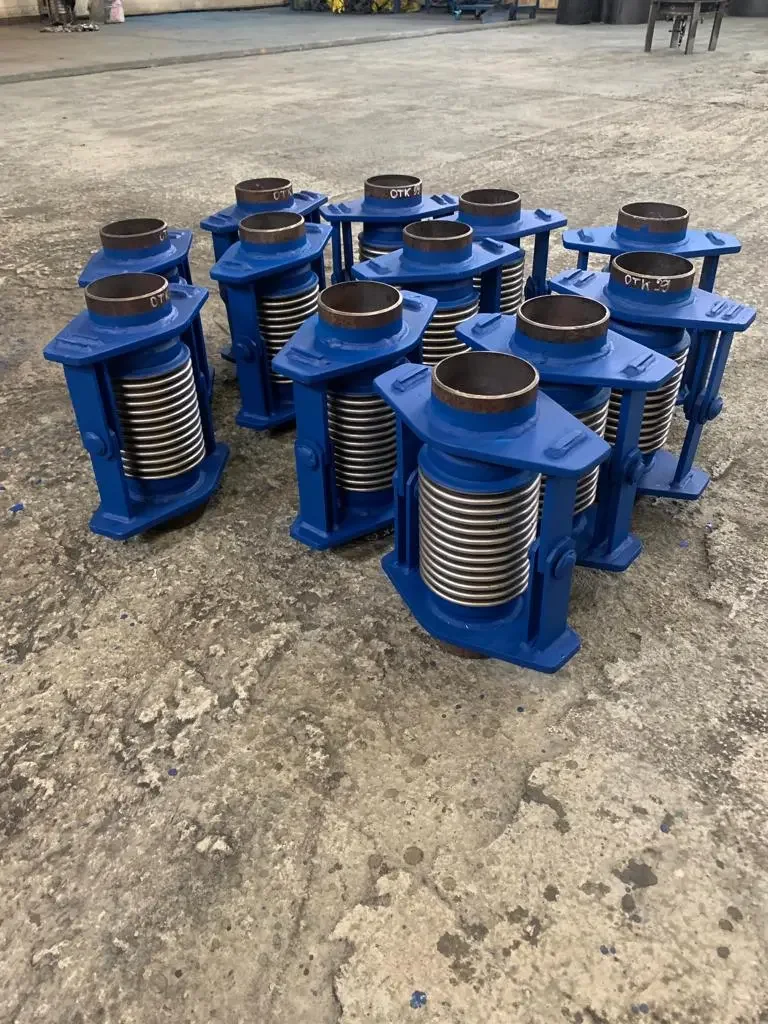

Компенсатор сильфонный поворотный КСП предназначен для компенсации угловых деформаций трубопровода. Воспринимает угловые перемещения в одной плоскости. Применяется в системах с поворотами и ответвлениями.
Компенсатор сильфонный поворотный КСП предназначен для компенсации угловых деформаций трубопровода. Воспринимает угловые перемещения в одной плоскости. Применяется в системах с поворотами и ответвлениями.
Компенсаторы КСП применяются в следующих отраслях:
| Параметр | Значение |
|---|---|
| DN, мм | 50–1600 |
| PN, кгс/см² | 16–40 |
| Угловое перемещение | до ±15° |
| Рабочая температура, °С | от −60 до +550 |
| Рабочая среда | Пар, газ, вода |
| Материал сильфона | 08Х18Н10Т |
| Шарнирные тяги | Сталь 09Г2С |
| Тип перемещения | Угловое в одной плоскости |
Техническая таблица для подготовки запроса на подбор под конкретный проект.

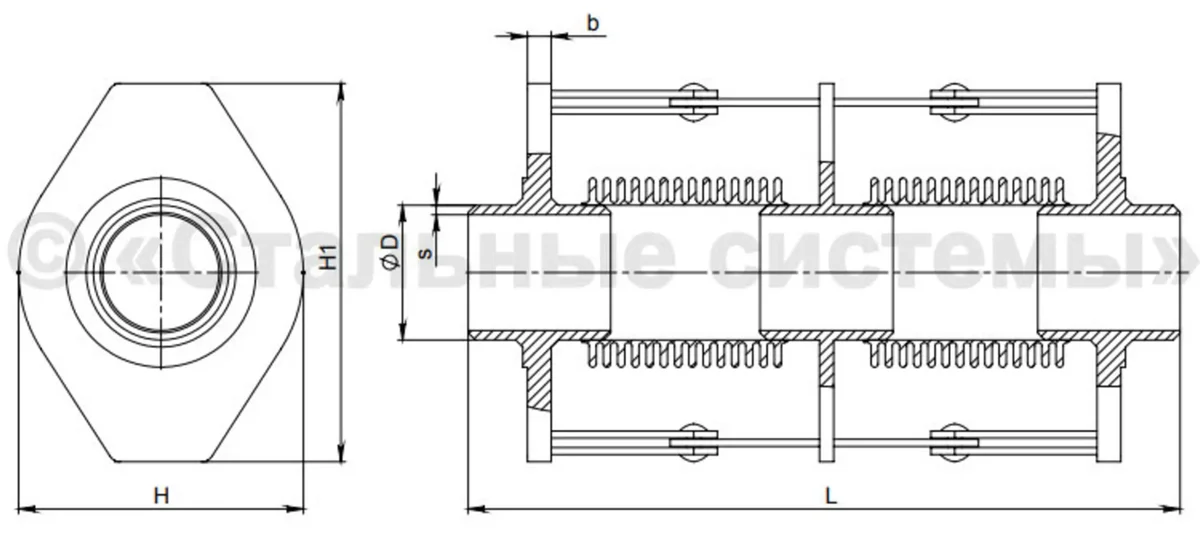

| DN | PN | Ход, мм | D×S, мм | L, мм |
|---|---|---|---|---|
| 50 | 16 | ±5° | 57×3,5 | 200 |
| 100 | 16 | ±7° | 108×4 | 260 |
| 150 | 16 | ±10° | 159×6 | 320 |
| 200 | 16 | ±10° | 219×6 | 380 |
| 300 | 16 | ±12° | 325×7 | 460 |
| 400 | 16 | ±12° | 426×8 | 540 |
| 500 | 16 | ±15° | 530×8 | 630 |
| 600 | 16 | ±15° | 630×8 | 720 |
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
