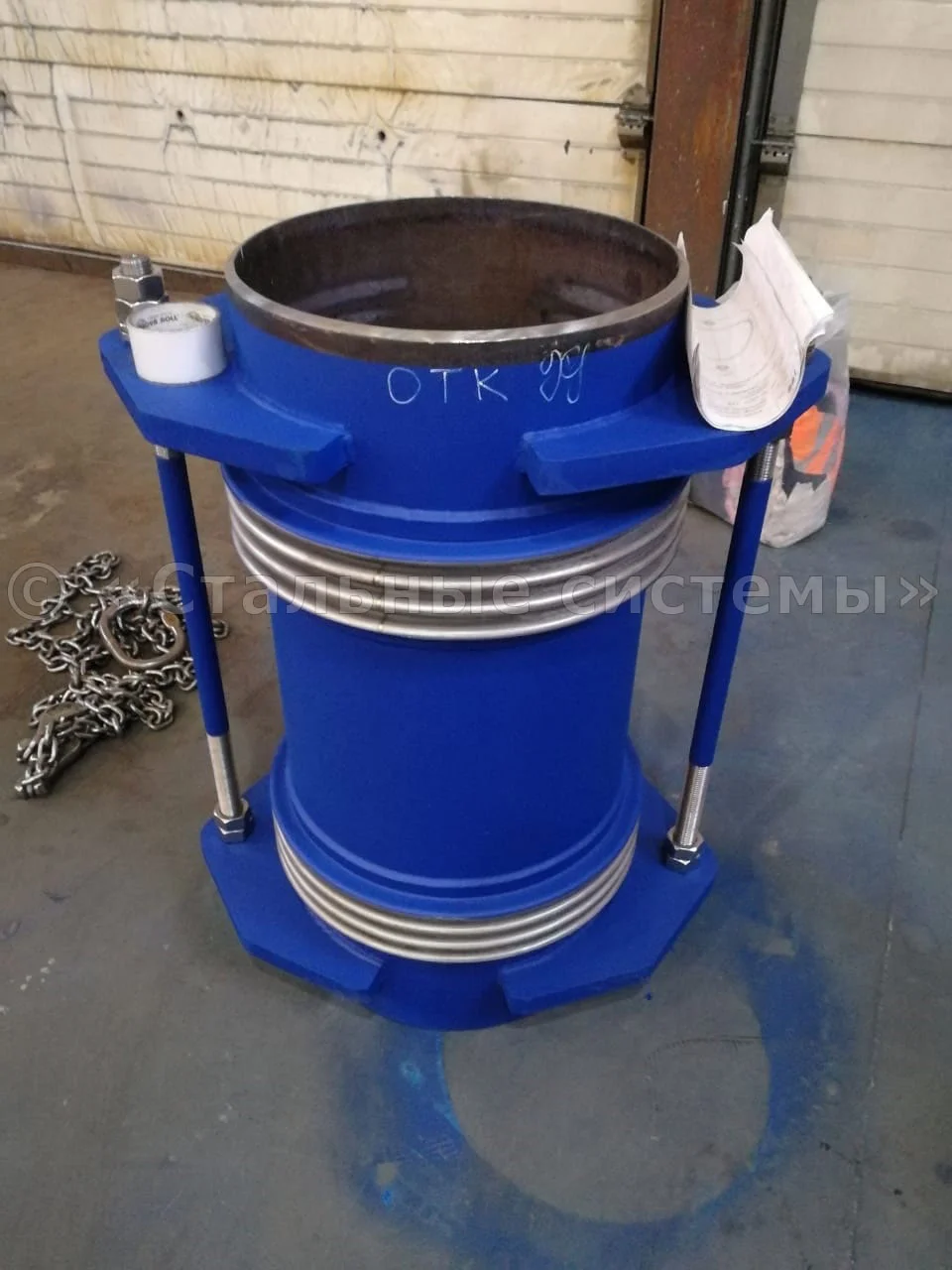

Компенсатор сильфонный сдвиговый КСС предназначен для компенсации поперечных (латеральных) смещений трубопровода. Оснащён направляющими тягами, которые ограничивают осевое перемещение и воспринимают распорное усилие.
Компенсатор сильфонный сдвиговый КСС предназначен для компенсации поперечных (латеральных) смещений трубопровода. Оснащён направляющими тягами, которые ограничивают осевое перемещение и воспринимают распорное усилие.
Компенсаторы КСС применяются в следующих отраслях:
| Параметр | Значение |
|---|---|
| DN, мм | 50–2000 |
| PN, кгс/см² | 16–40 |
| Сдвиг, мм | 20–200 |
| Рабочая температура, °С | от −60 до +550 |
| Рабочая среда | Пар, газ, вода, нефтепродукты |
| Материал сильфона | 08Х18Н10Т |
| Направляющие тяги | Сталь 09Г2С |
| Тип перемещения | Поперечное (латеральное) |
Техническая таблица для подготовки запроса на подбор под конкретный проект.

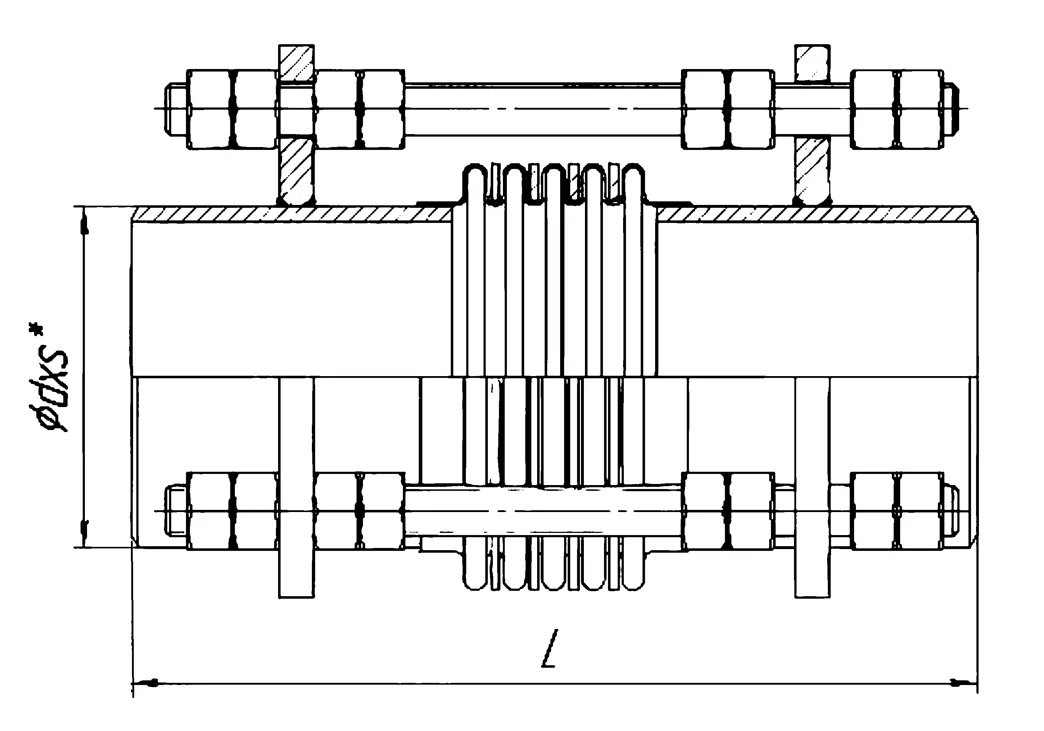

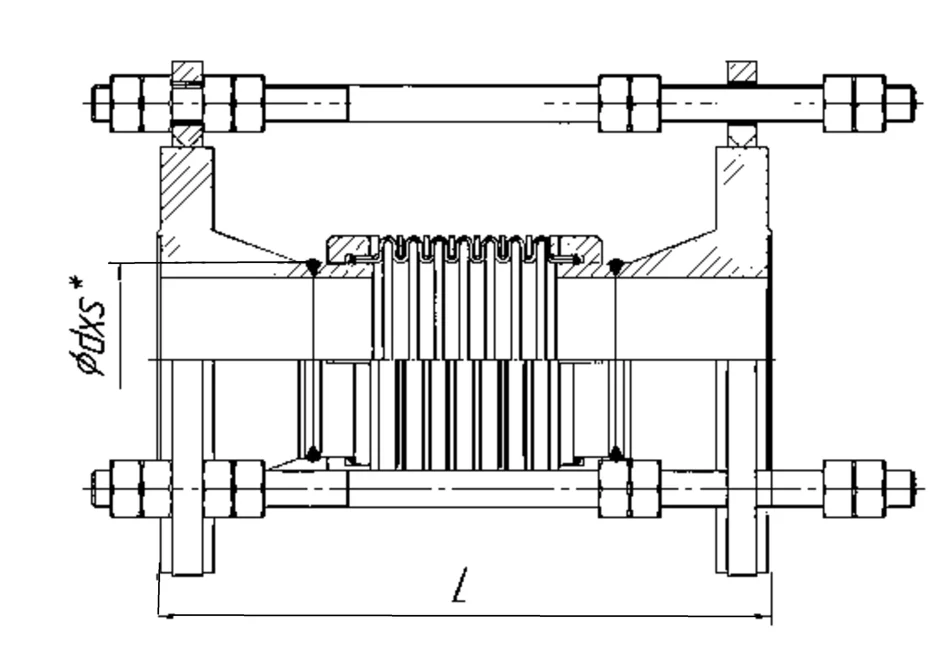

| DN | PN | Ход, мм | D×S, мм | L, мм |
|---|---|---|---|---|
| 50 | 16 | 20 | 57×3,5 | 250 |
| 80 | 16 | 30 | 89×4 | 280 |
| 100 | 16 | 40 | 108×4 | 310 |
| 150 | 16 | 50 | 159×6 | 370 |
| 200 | 16 | 60 | 219×6 | 420 |
| 250 | 16 | 80 | 273×6 | 480 |
| 300 | 16 | 80 | 325×7 | 530 |
| 400 | 16 | 100 | 426×8 | 620 |
| 500 | 16 | 100 | 530×8 | 710 |
| 600 | 16 | 100 | 630×8 | 800 |
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
