Осевой компенсатор с наружным защитным кожухом ОПК предназначен для подземной бесканальной и канальной прокладки. Кожух защищает сильфон от механических повреждений грунтом и обеспечивает дополнительную безопасность при эксплуатации.
Осевой компенсатор с наружным защитным кожухом ОПК предназначен для подземной бесканальной и канальной прокладки. Кожух защищает сильфон от механических повреждений грунтом и обеспечивает дополнительную безопасность при эксплуатации.
Компенсаторы ОПК применяются в следующих отраслях:
| Параметр | Значение |
|---|---|
| DN, мм | 50–1400 |
| PN, кгс/см² | 16–25 |
| Осевой ход, мм | 30–200 |
| Рабочая температура, °С | от −60 до +550 |
| Рабочая среда | Вода, пар, конденсат |
| Материал сильфона | 08Х18Н10Т |
| Защитный кожух | Сталь с антикоррозионным покрытием |
| Прокладка | Подземная бесканальная и канальная |
Техническая таблица для подготовки запроса на подбор под конкретный проект.

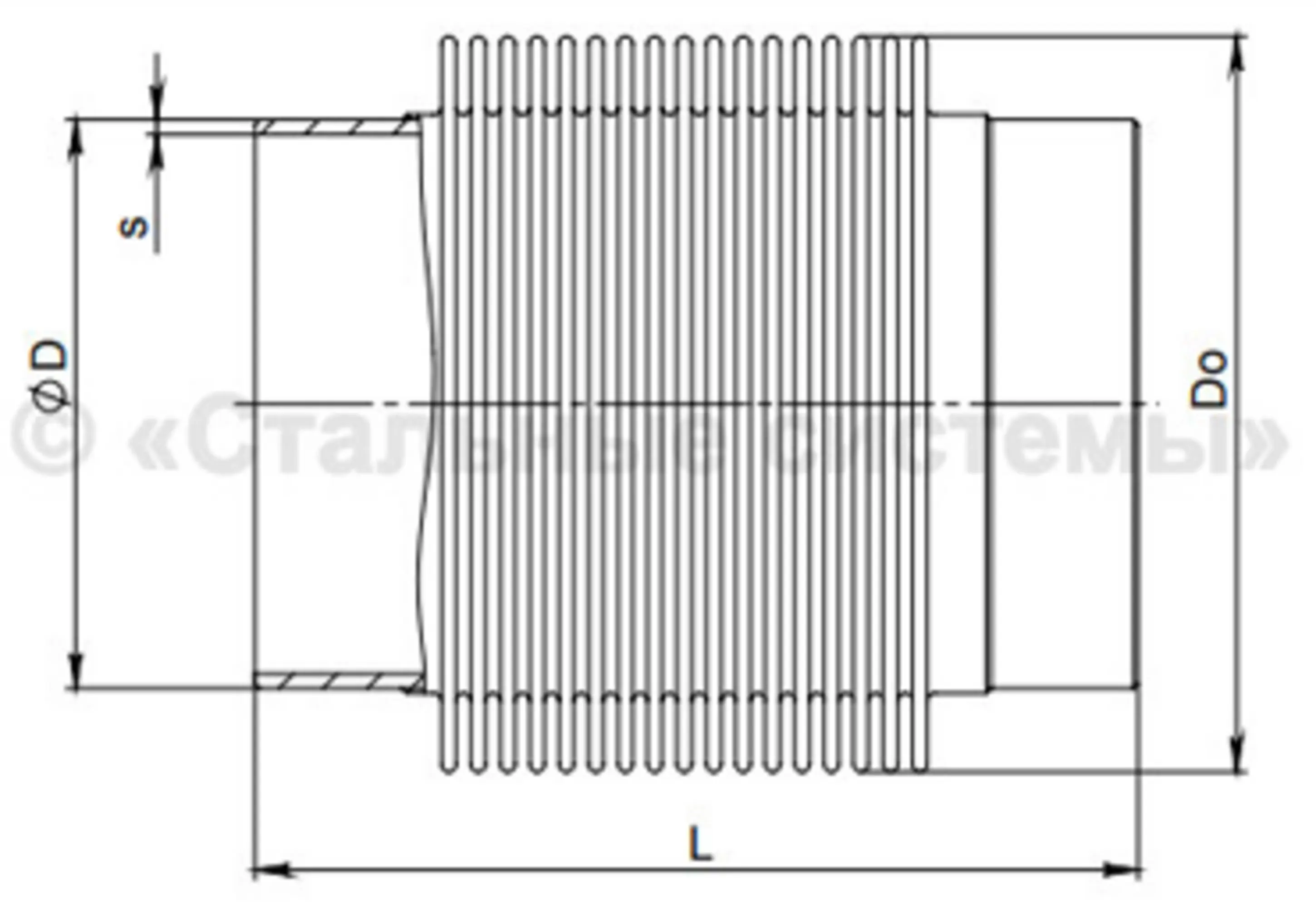

| DN | PN | Ход, мм | D×S, мм | L, мм |
|---|---|---|---|---|
| 50 | 16 | 30 | 57×3,5 | 250 |
| 80 | 16 | 40 | 89×4 | 280 |
| 100 | 16 | 50 | 108×4 | 310 |
| 150 | 16 | 60 | 159×6 | 370 |
| 200 | 16 | 80 | 219×6 | 420 |
| 250 | 16 | 80 | 273×6 | 470 |
| 300 | 16 | 100 | 325×7 | 520 |
| 400 | 16 | 100 | 426×8 | 600 |
| 500 | 16 | 100 | 530×8 | 680 |
| 600 | 16 | 100 | 630×8 | 760 |
| 700 | 16 | 100 | 720×9 | 840 |
| 800 | 16 | 100 | 820×9 | 920 |
| 1000 | 16 | 100 | 1020×10 | 1100 |
| 1200 | 16 | 100 | 1220×11 | 1280 |
| 1400 | 16 | 100 | 1420×12 | 1460 |
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
