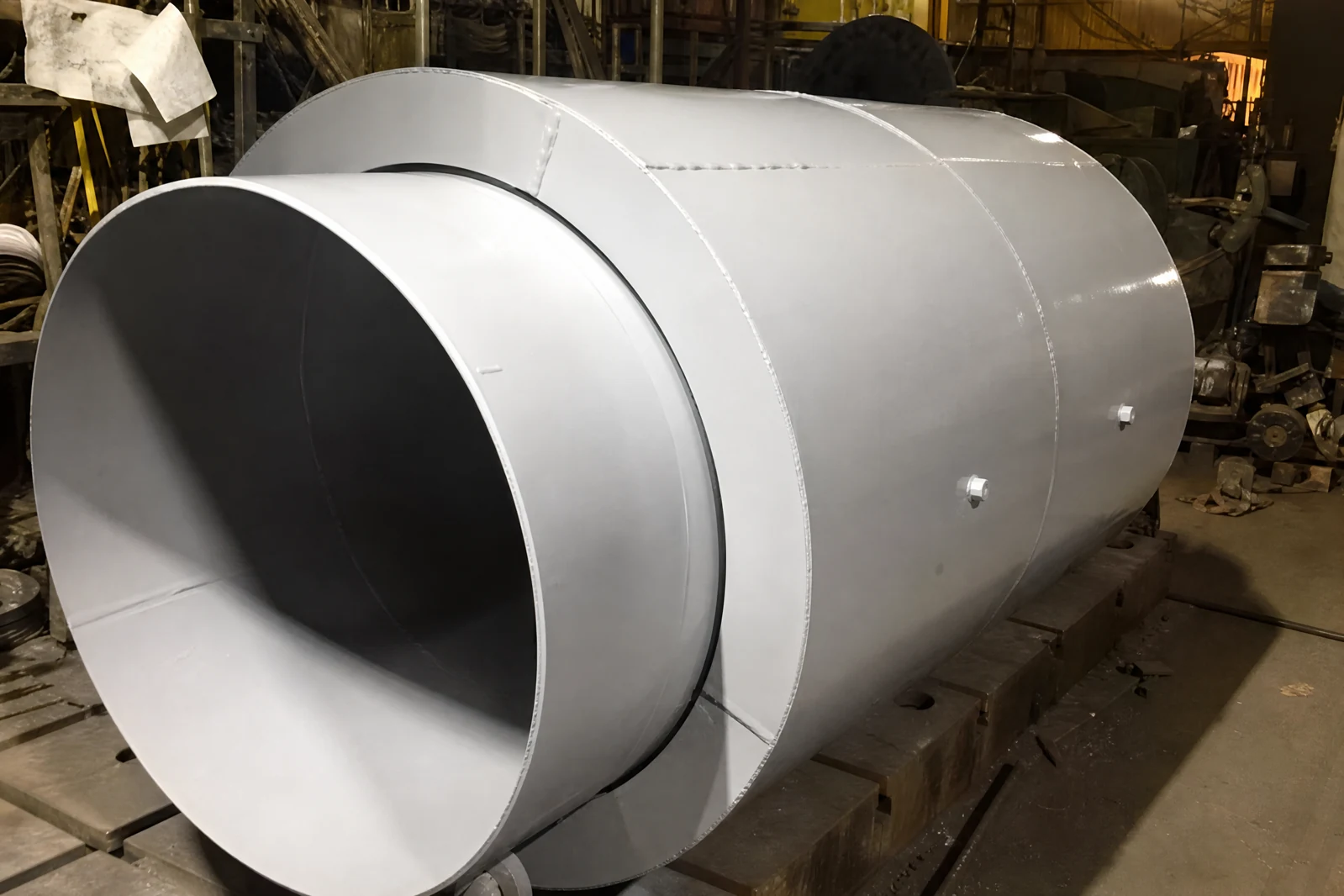

СКУ.М — многосекционный сильфонный компенсатор для компенсации больших перемещений. Несколько сильфонных секций соединены промежуточными патрубками.
СКУ.М — многосекционный сильфонный компенсатор для компенсации больших перемещений. Несколько сильфонных секций соединены промежуточными патрубками.
Компенсаторы СКУ.М применяются в следующих отраслях:
| Параметр | Значение |
|---|---|
| DN, мм | 100–1400 |
| PN, кгс/см² | 16–25 |
| Суммарный ход, мм | до 1000 |
| Количество секций | 2–6 |
| Рабочая температура, °С | от −60 до +550 |
| Материал сильфона | 08Х18Н10Т |
Техническая таблица для подготовки запроса на подбор под конкретный проект.

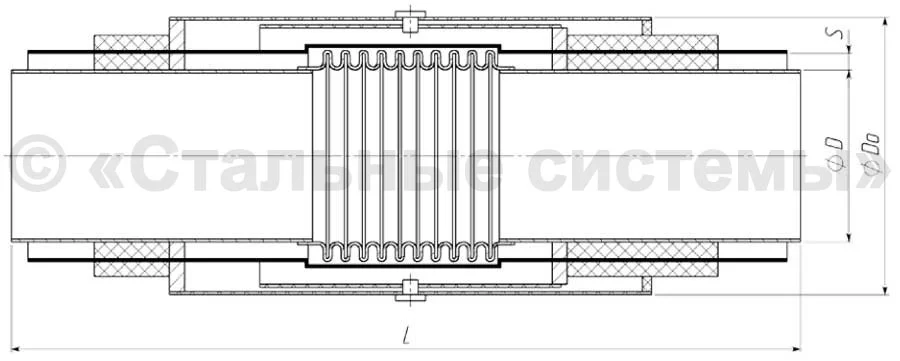

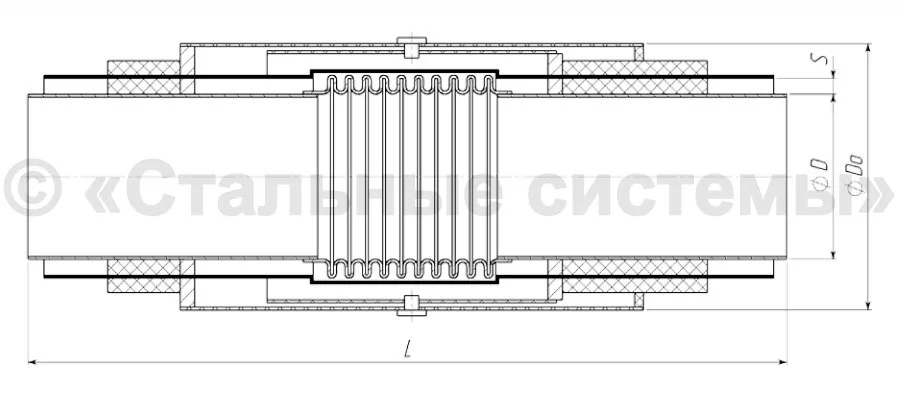

| DN | PN | Ход, мм | D×S, мм | L, мм |
|---|---|---|---|---|
| 100 | 16 | 200 | 108×4 | 600 |
| 200 | 16 | 400 | 219×6 | 900 |
| 300 | 16 | 600 | 325×7 | 1200 |
| 400 | 16 | 800 | 426×8 | 1500 |
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
