СИЛЬФОННОЕ КОМПЕНСИРУЮЩЕЕ УСТРОЙСТВО

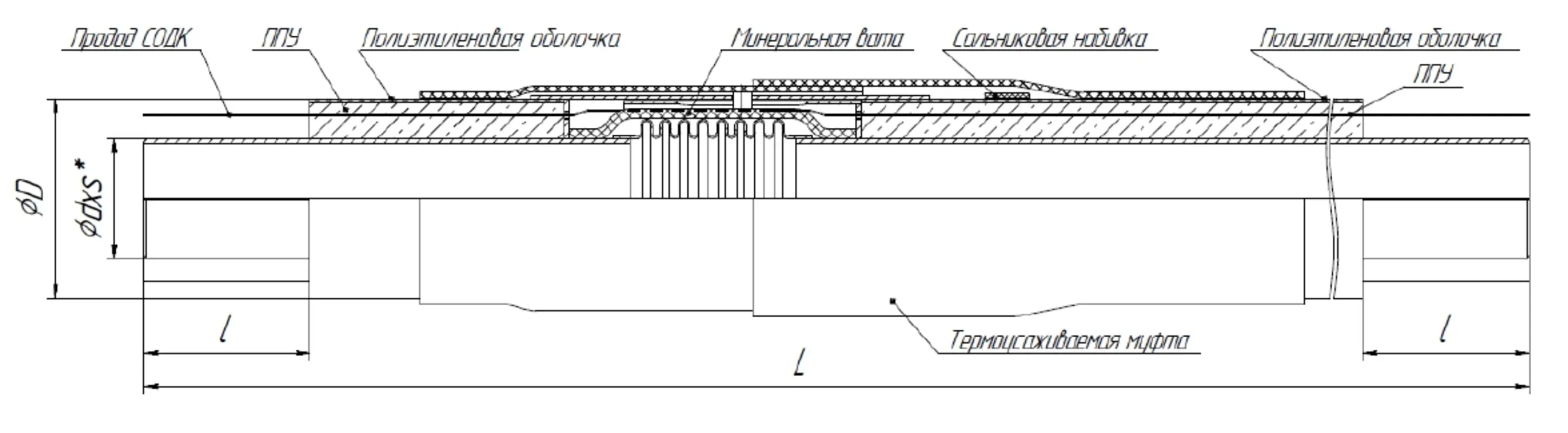

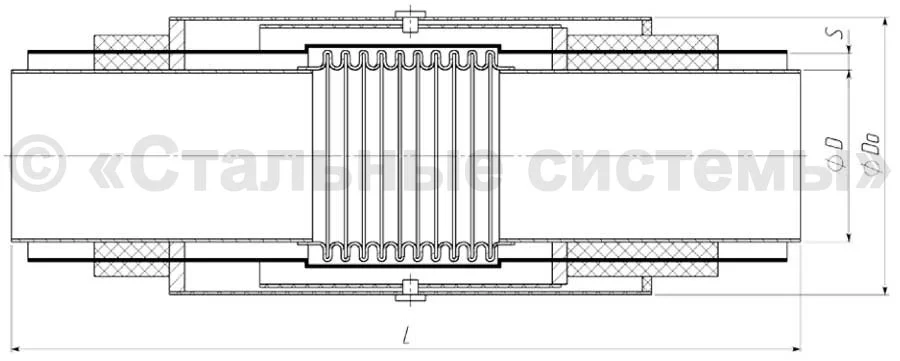

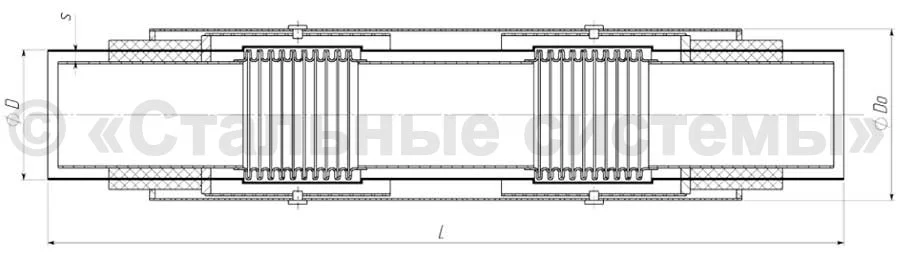

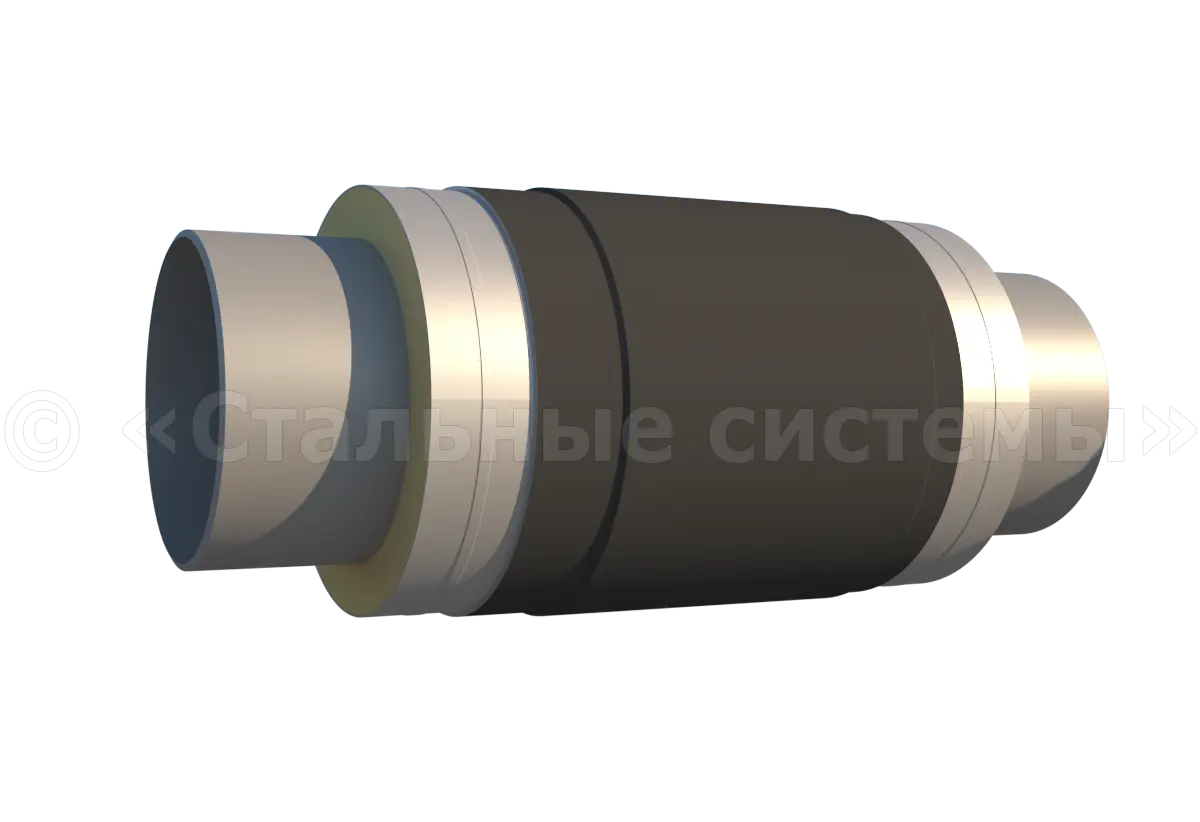

Сильфонное компенсирующее устройство СКУ 150-16-80 в ППУ-изоляции
Сильфонное компенсирующее устройство СКУ 150-16-80 предназначено для компенсации температурных деформаций, возникающих в процессе эксплуатации трубопроводных систем. Данный тип устройств специально разработан для применения в бесканальных тепловых сетях, где используются трубы с предварительной пенополиуретановой (ППУ) изоляцией и защитной гидроизоляционной оболочкой.
Условный диаметр (Ду): 150 ммУсловное давление (Ру): 16 кгс/см² (1.6 МПа)Компенсирующая способность: ±80 ммКоличество волн сильфона: 16
ХАРАКТЕРИСТИКИ
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный диаметр (Ду) | 150 мм |
| Условное давление (Ру) | 16 кгс/см² (1.6 МПа) |
| Компенсирующая способность | ±80 мм |
| Количество волн сильфона | 16 |
| Строительная длина | 1150 мм |
| Наружный диаметр патрубка | 159 мм |
| Масса | 42.5 кг |
| Тип присоединения | Под приварку |
| Присоединительные размеры | 159х4.5 мм |
ТАБЛИЦА ТИПОРАЗМЕРОВ
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая среда | Вода, пар, неагрессивные жидкости |
| Температура рабочей среды | до +150 °C |
| Климатическое исполнение | У1, ХЛ1 по ГОСТ 15150-69 |
| Сейсмостойкость | до 9 баллов по шкале MSK-64 |
| Срок службы | Не менее 30 лет |
ДОКУМЕНТЫ
Технические материалы и сертификаты
СЛЕДУЮЩИЙ ШАГ
Нужен подбор именно под ваши параметры?
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
