Назначение и преимущества
СКУ.ТГИ — сильфонный компенсатор в тонкостенной гидроизоляции. Для канальной и бесканальной прокладки при температуре теплоносителя до 200°С.
- Работа при температуре до 200°С
- Гидроизоляция
- Канальная и бесканальная прокладка
В ТГИ-ИЗОЛЯЦИИ

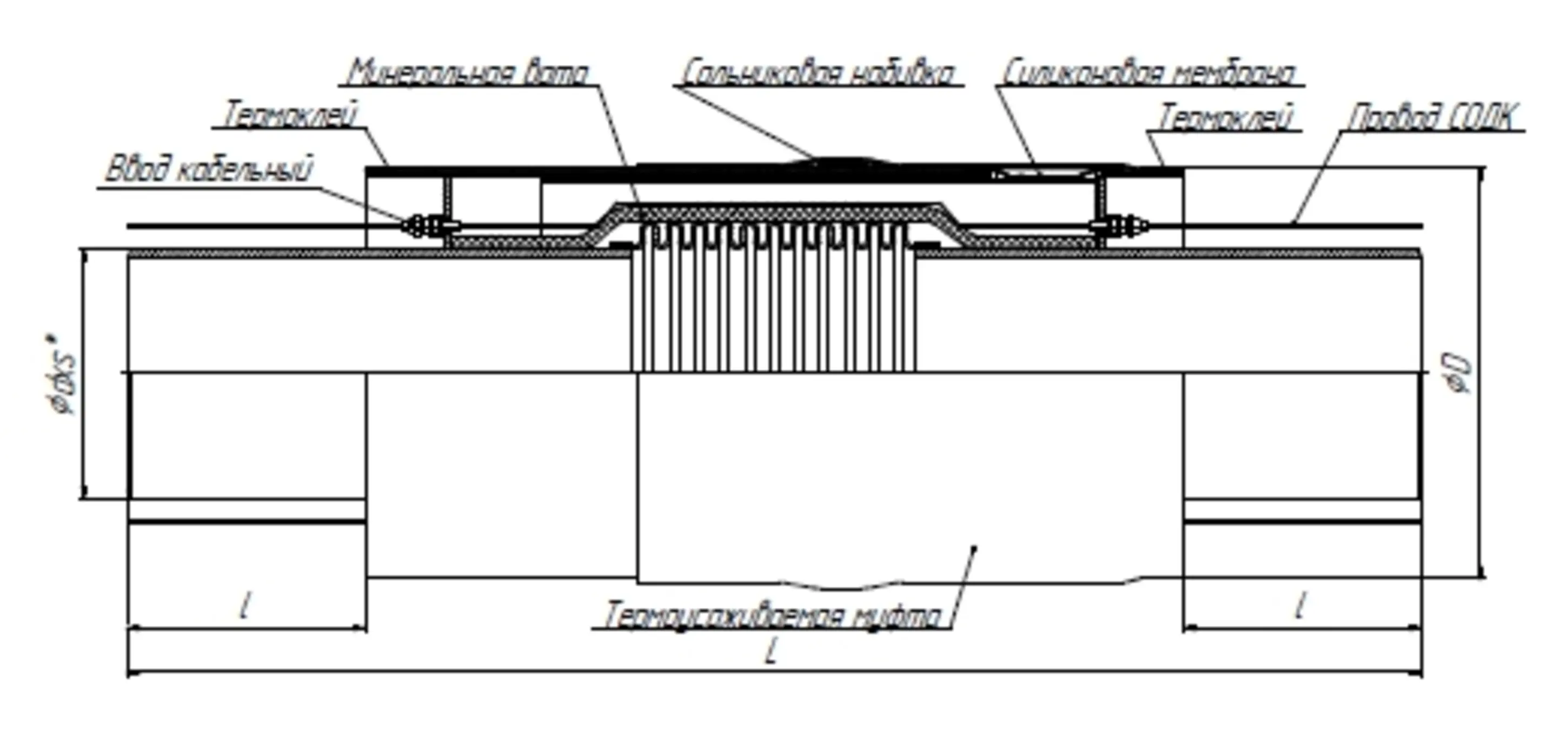

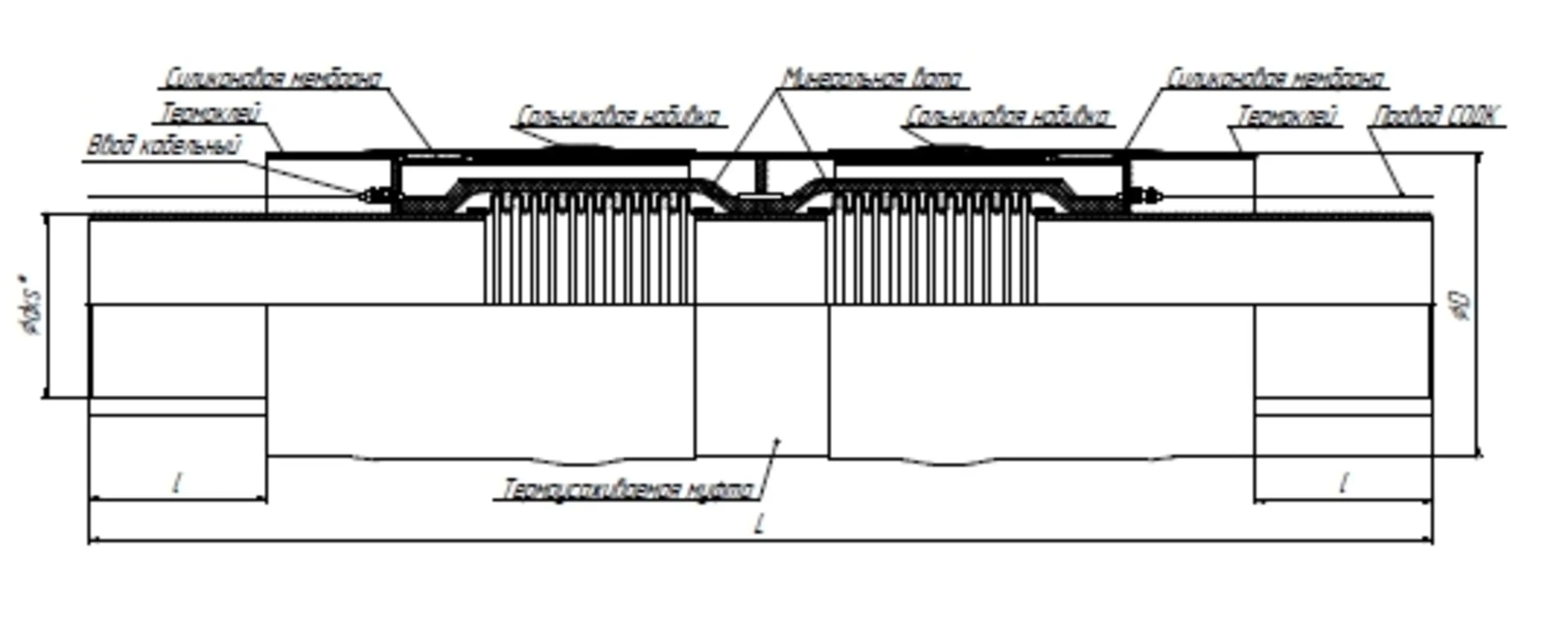

Сильфонный компенсатор в ТГИ-изоляции СКУ.ТГИ
СКУ.ТГИ — сильфонный компенсатор в тонкостенной гидроизоляции. Для канальной и бесканальной прокладки при температуре теплоносителя до 200°С.
DN, мм: 50–800PN, кгс/см²: 16–25Осевой ход, мм: 30–150Рабочая температура, °С: до +200
Нормативные документы: ГОСТ 32935
Сферы применения
Компенсаторы СКУ.ТГИ применяются в следующих отраслях:
Канальная прокладкаТепловые сети до 200°СРеконструкция
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры СКУ.ТГИ
| Параметр | Значение |
|---|---|
| DN, мм | 50–800 |
| PN, кгс/см² | 16–25 |
| Осевой ход, мм | 30–150 |
| Рабочая температура, °С | до +200 |
| Изоляция | ТГИ (тонкостенная гидроизоляция) |
| Оболочка | Оцинкованная сталь |
ТАБЛИЦА ТИПОРАЗМЕРОВ
Типоразмерный ряд СКУ.ТГИ
Техническая таблица для подготовки запроса на подбор под конкретный проект.
| DN | PN | Ход, мм | D×S, мм | L, мм |
|---|---|---|---|---|
| 100 | 16 | 50 | 108×4 | 480 |
| 200 | 16 | 80 | 219×6 | 600 |
| 300 | 16 | 100 | 325×7 | 720 |
| 400 | 16 | 100 | 426×8 | 840 |
ДОКУМЕНТЫ
Технические материалы и сертификаты
СЛЕДУЮЩИЙ ШАГ
Нужен подбор именно под ваши параметры?
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
