СТАРТОВЫЙ СИЛЬФОННЫЙ КОМПЕНСАТОР

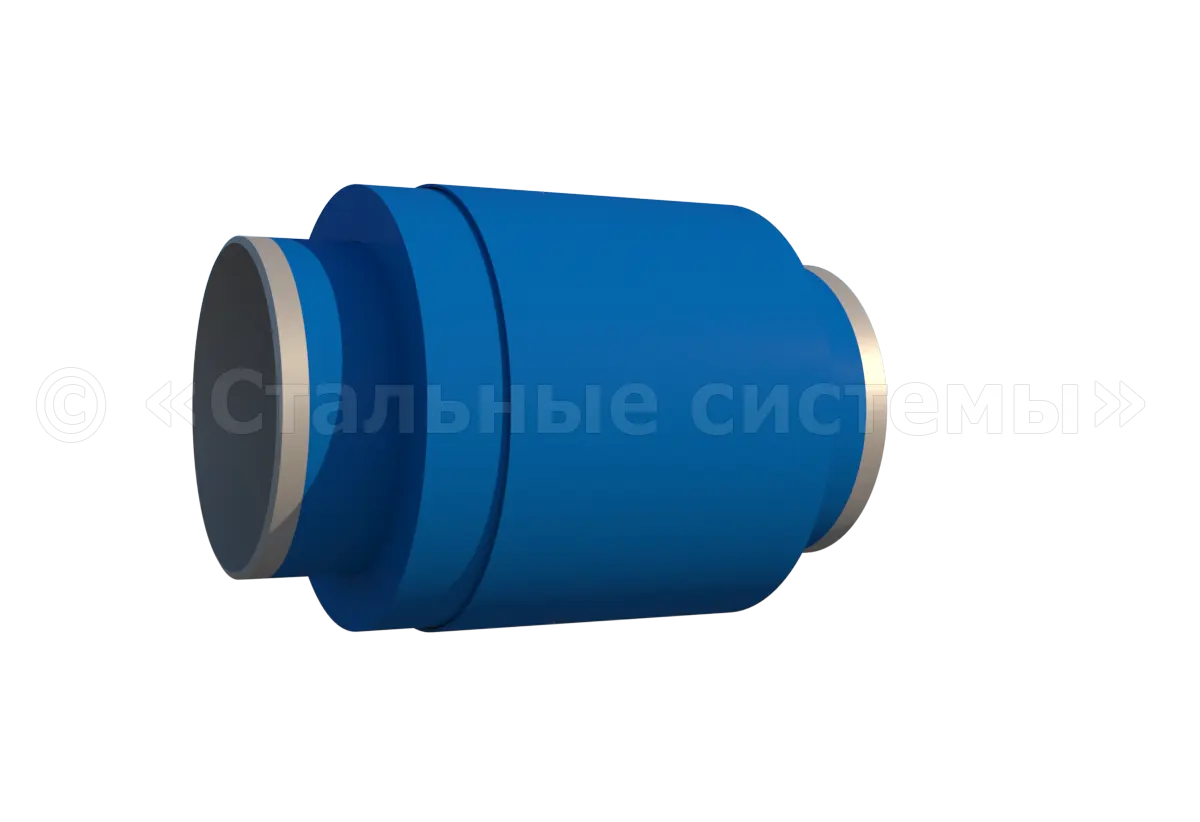

Стартовый сильфонный компенсатор ССК 200-16
Стартовый сильфонный компенсатор ССК 200-16 предназначен для компенсации осевых температурных деформаций трубопроводов тепловых сетей при их первоначальном пуске и прогреве. Данный тип компенсаторов относится к устройствам одноразового действия и устанавливается на прямых участках трубопроводов бесканальной прокладки, а также в проходных и непроходных каналах.
Условный диаметр (Ду): 200 ммУсловное давление (Ру): 16 кгс/см² (1.6 МПа)Компенсирующая способность: 100 ммКоличество волн сильфона: 16
ХАРАКТЕРИСТИКИ
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный диаметр (Ду) | 200 мм |
| Условное давление (Ру) | 16 кгс/см² (1.6 МПа) |
| Компенсирующая способность | 100 мм |
| Количество волн сильфона | 16 |
| Строительная длина | 450 мм |
| Наружный диаметр патрубка | 219 мм |
| Масса | 28.5 кг |
| Тип присоединения | Под приварку |
| Присоединительные размеры | 219х6.0 мм |
ТАБЛИЦА ТИПОРАЗМЕРОВ
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая среда | Вода, пар |
| Температура рабочей среды | до +150 °C (кратковременно до +200 °C) |
| Климатическое исполнение | У, ХЛ, УХЛ по ГОСТ 15150-69 |
| Сейсмостойкость | до 9 баллов по шкале MSK-64 |
| Срок службы | Не менее 30 лет |
ДОКУМЕНТЫ
Технические материалы и сертификаты
СЛЕДУЮЩИЙ ШАГ
Нужен подбор именно под ваши параметры?
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
