КОМПЕНСАТОР СИЛЬФОННЫЙ ОСЕВОЙ

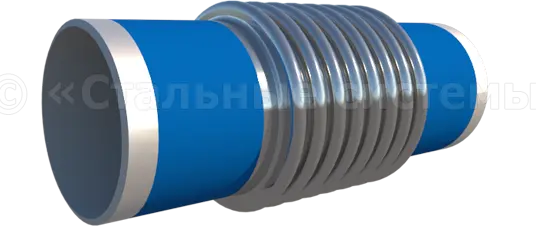

Компенсатор сильфонный осевой КСО 65-16-50
Осевой сильфонный компенсатор КСО 65-16-50 предназначен для компенсации температурных удлинений и деформаций трубопроводных систем, возникающих в процессе их эксплуатации. Устройство эффективно поглощает осевые смещения, предотвращая разрушение труб, деформацию опорных конструкций и разгерметизацию сварных швов. Данный тип компенсаторов является неотъемлемым элементом при проектировании и монтаже современных инженерных сетей.
Условный диаметр (Ду), мм: 65Условное давление (Ру), МПа (кгс/см²): 1.6 (16)Компенсирующая способность, мм: ±50 (100)Количество волн сильфона: 16
ХАРАКТЕРИСТИКИ
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный диаметр (Ду), мм | 65 |
| Условное давление (Ру), МПа (кгс/см²) | 1.6 (16) |
| Компенсирующая способность, мм | ±50 (100) |
| Количество волн сильфона | 16 |
| Строительная длина, мм | 360 |
| Наружный диаметр патрубка, мм | 76 |
| Масса, кг, не более | 3.5 |
| Тип присоединения | Под приварку |
| Толщина стенки патрубка, мм | 3.5 |
ТАБЛИЦА ТИПОРАЗМЕРОВ
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая среда | Вода, пар, газ, нефтепродукты, неагрессивные среды |
| Температура рабочей среды, °C | от -40 до +150 (до +250 по спецзаказу) |
| Климатическое исполнение по ГОСТ 15150-69 | У1, УХЛ1 |
| Сейсмостойкость, баллов по шкале MSK-64 | до 9 |
| Назначенный срок службы, лет | не менее 30 |
ДОКУМЕНТЫ
Технические материалы и сертификаты
СЛЕДУЮЩИЙ ШАГ
Нужен подбор именно под ваши параметры?
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
