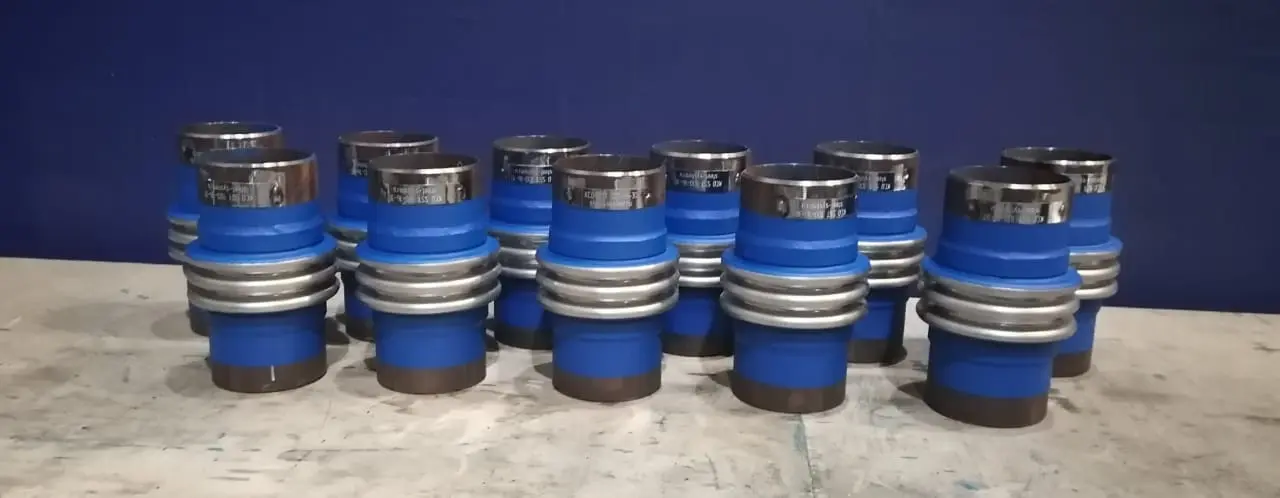

ОПК 200-16-50 — поворотный (угловой) сильфонный компенсатор
Поворотный (угловой) сильфонный компенсатор ОПК 200-16-50 предназначен для компенсации угловых перемещений трубопроводных систем, возникающих в результате температурных расширений или механических воздействий. Данный тип компенсаторов устанавливается в местах поворотов, изгибов и ответвлений тепловых сетей, обеспечивая надежную защиту трубопровода от деформаций и разрушений.
Условный диаметр (Ду): 200 ммУсловное давление (Ру): 16 кгс/см² (1.6 МПа)Компенсирующая способность (угол поворота): до 50°Количество волн сильфона: 10
ХАРАКТЕРИСТИКИ
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный диаметр (Ду) | 200 мм |
| Условное давление (Ру) | 16 кгс/см² (1.6 МПа) |
| Компенсирующая способность (угол поворота) | до 50° |
| Количество волн сильфона | 10 |
| Строительная длина | 450 мм |
| Наружный диаметр патрубка | 219 мм |
| Масса | 35.5 кг |
| Тип присоединения | Под приварку / Фланцевое |
| Присоединительные размеры | По ГОСТ 12815-80 (для фланцевого) |
ТАБЛИЦА ТИПОРАЗМЕРОВ
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая среда | Вода, пар, газ, нефтепродукты, неагрессивные среды |
| Температура рабочей среды | от -40 °C до +427 °C |
| Климатическое исполнение | У, ХЛ, УХЛ по ГОСТ 15150-69 |
| Сейсмостойкость | до 9 баллов по шкале MSK-64 |
| Срок службы | Не менее 30 лет |
ДОКУМЕНТЫ
Технические материалы и сертификаты
СЛЕДУЮЩИЙ ШАГ
Нужен подбор именно под ваши параметры?
Уточним давление, температуру, перемещения и предложим оптимальное исполнение компенсатора напрямую от производителя.
